Описание
Адаптер для установки прицелов iRay Saim (Rico*) на основания кронштейнов MAK, L (длинный) арт. WHT-IRAY-L
Универсальный адаптер значительно расширяет возможности эргономичной установки компактных тепловизионных прицелов iRay серий Saim и Rico с применением единых оснований MAK и Apel на оружие различных моделей и марок.
Данный адаптер решает так же проблему установки данных кронштейнов на карабины Blaser R93/R8, делая эту установку максимально низкой, надёжной, удобной и эстетичной.
А так же исключает так называемый "бутерброд", когда установку на эту модель карабина пытаются осуществить с помощью основания Picatinny и штатного кронштейна.

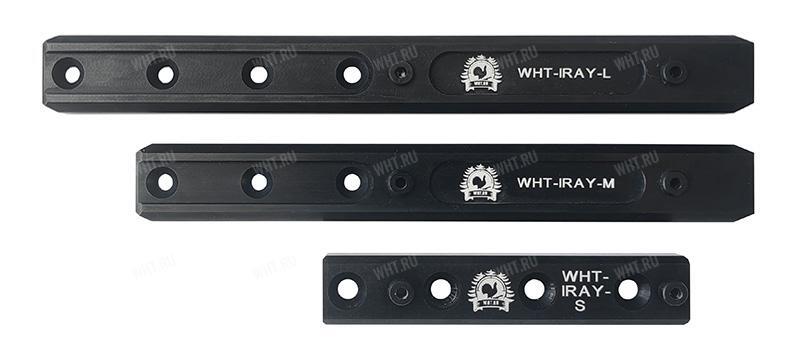

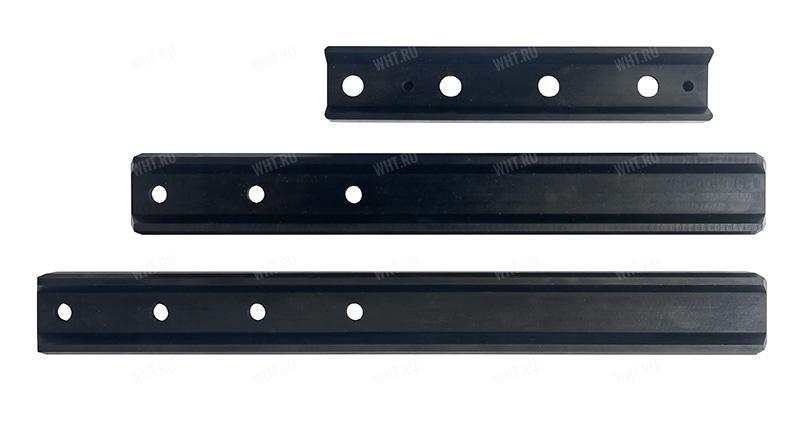

Сравнительные размеры всей линейки адаптеров – короткого, среднего и длинного:
Адаптер крепится к корпусу тепловизионного прицела винтами, и его посадка уже на этом этапе может влиять на сдвиг прицела к стрелку или от стрелка.

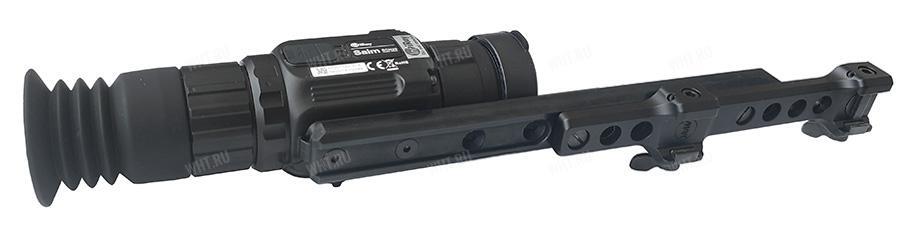

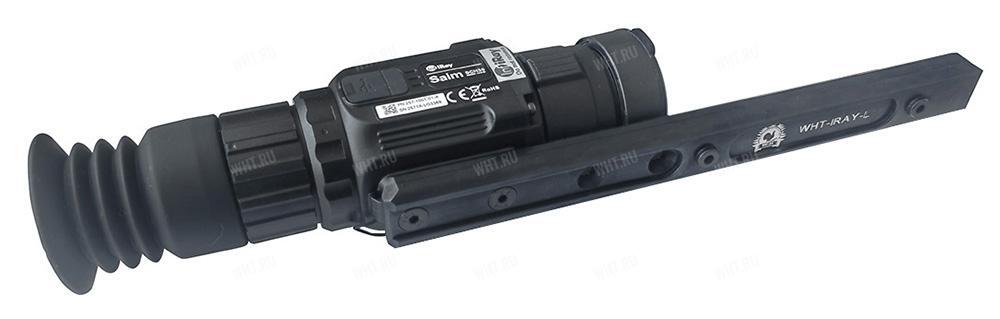

В случае с моделями Saim, за счет укороченной монтажной площадки на корпусе прицела, величина запаса на сдвиг составляет 2 шага между отверстиями, который составляет 30 мм.

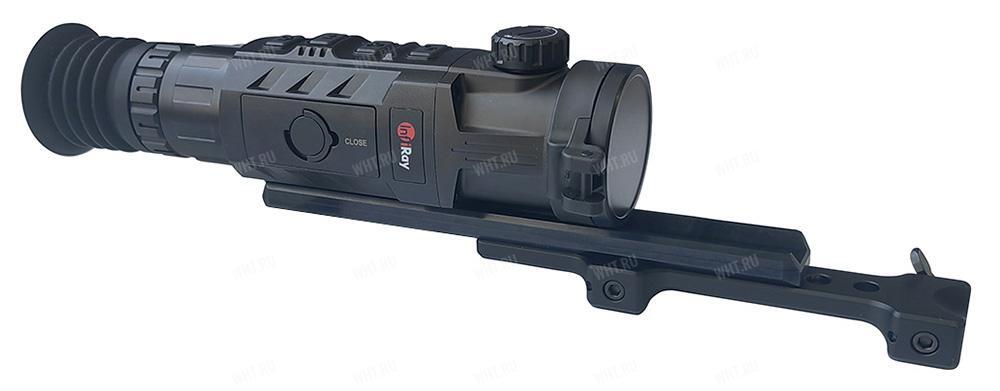

В случае с моделями Rico сдвиг адаптера относительно корпуса прицела также возможен с запасом в 2 шага между отверстиями, но при этом в креплении будут задействованы только 2 винта, и потребуется подклейка адаптера к корпусу прицела для обеспечения надлежащей надежности соединения ввиду массивности прицела.

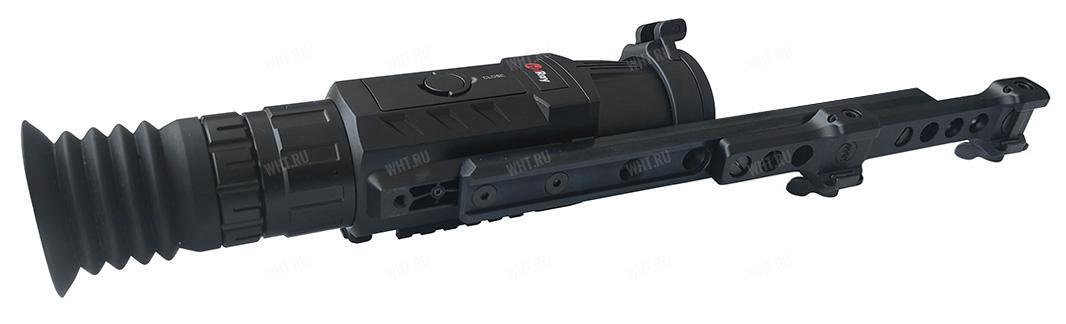

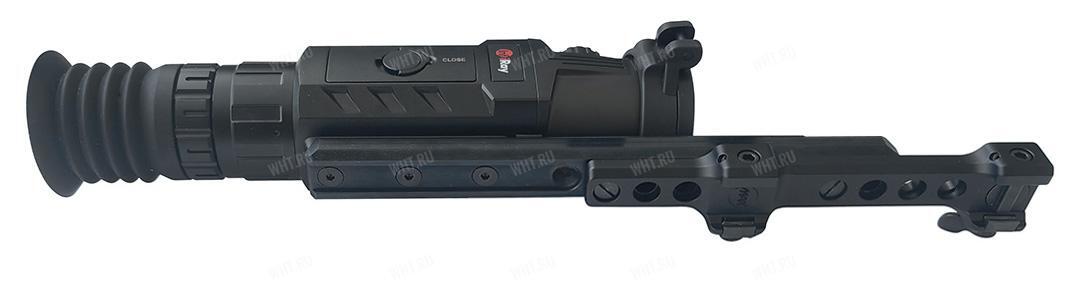

Расположение прицела с адаптером на едином основании может варьироваться в зависимости от необходимости сдвинуть прицел к глазу стрелку или наоборот в соответствии с конфигурацией используемого основания.
Высота адаптера подразумевает установку моделей прицелов, оснащенных объективом с фокусным расстоянием объектива до F50мм.
Адаптер выполнен методом фрезерования из цельной заготовки алюминиево-титанового сплава 7075-T7351 с высочайшей точностью и имеет анодированное покрытие чёрного цвета.
Точность изготовления заходных элементов адаптера значительно выше, чем у адаптеров компании PULSAR.
У адаптера полностью отсутствуют какие-либо присоединительные люфты и погрешности, связанные с альтернативным методом изготовления с помощью литья.
Вес адаптера: 115 грамм
Общая длина: 225 мм
Высота монтажа от поверхности кронштейна: 6,9 мм
Максимальный вынос адаптера от торца (среза) стандартного (не удлиненного) кронштейна: 105 мм
Минимальный вынос адаптера от торца (среза) стандартного (не удлиненного) кронштейна: 75 мм
Производство: ООО "Импакт" (Санкт-Петербург)
Универсальный адаптер значительно расширяет возможности эргономичной установки компактных тепловизионных прицелов iRay серий Saim и Rico с применением единых оснований MAK и Apel на оружие различных моделей и марок.
Данный адаптер решает так же проблему установки данных кронштейнов на карабины Blaser R93/R8, делая эту установку максимально низкой, надёжной, удобной и эстетичной.
А так же исключает так называемый "бутерброд", когда установку на эту модель карабина пытаются осуществить с помощью основания Picatinny и штатного кронштейна.
Сравнительные размеры всей линейки адаптеров – короткого, среднего и длинного:
Адаптер крепится к корпусу тепловизионного прицела винтами, и его посадка уже на этом этапе может влиять на сдвиг прицела к стрелку или от стрелка.
В случае с моделями Saim, за счет укороченной монтажной площадки на корпусе прицела, величина запаса на сдвиг составляет 2 шага между отверстиями, который составляет 30 мм.
В случае с моделями Rico сдвиг адаптера относительно корпуса прицела также возможен с запасом в 2 шага между отверстиями, но при этом в креплении будут задействованы только 2 винта, и потребуется подклейка адаптера к корпусу прицела для обеспечения надлежащей надежности соединения ввиду массивности прицела.
Расположение прицела с адаптером на едином основании может варьироваться в зависимости от необходимости сдвинуть прицел к глазу стрелку или наоборот в соответствии с конфигурацией используемого основания.
Высота адаптера подразумевает установку моделей прицелов, оснащенных объективом с фокусным расстоянием объектива до F50мм.
Адаптер выполнен методом фрезерования из цельной заготовки алюминиево-титанового сплава 7075-T7351 с высочайшей точностью и имеет анодированное покрытие чёрного цвета.
Точность изготовления заходных элементов адаптера значительно выше, чем у адаптеров компании PULSAR.
У адаптера полностью отсутствуют какие-либо присоединительные люфты и погрешности, связанные с альтернативным методом изготовления с помощью литья.
Вес адаптера: 115 грамм
Общая длина: 225 мм
Высота монтажа от поверхности кронштейна: 6,9 мм
Максимальный вынос адаптера от торца (среза) стандартного (не удлиненного) кронштейна: 105 мм
Минимальный вынос адаптера от торца (среза) стандартного (не удлиненного) кронштейна: 75 мм
Производство: ООО "Импакт" (Санкт-Петербург)
Характеристики
Производитель
MAK
Страна
Германия
Страна-изготовитель
Германия
Материал
Алюминиевый сплав
Быстросъемные
Нет
Поворотные
Нет
Совместимость
iRay
