Кронштейн над ствольной коробкой Б-13П на ПКМ, ПКП Печенег, Зенит

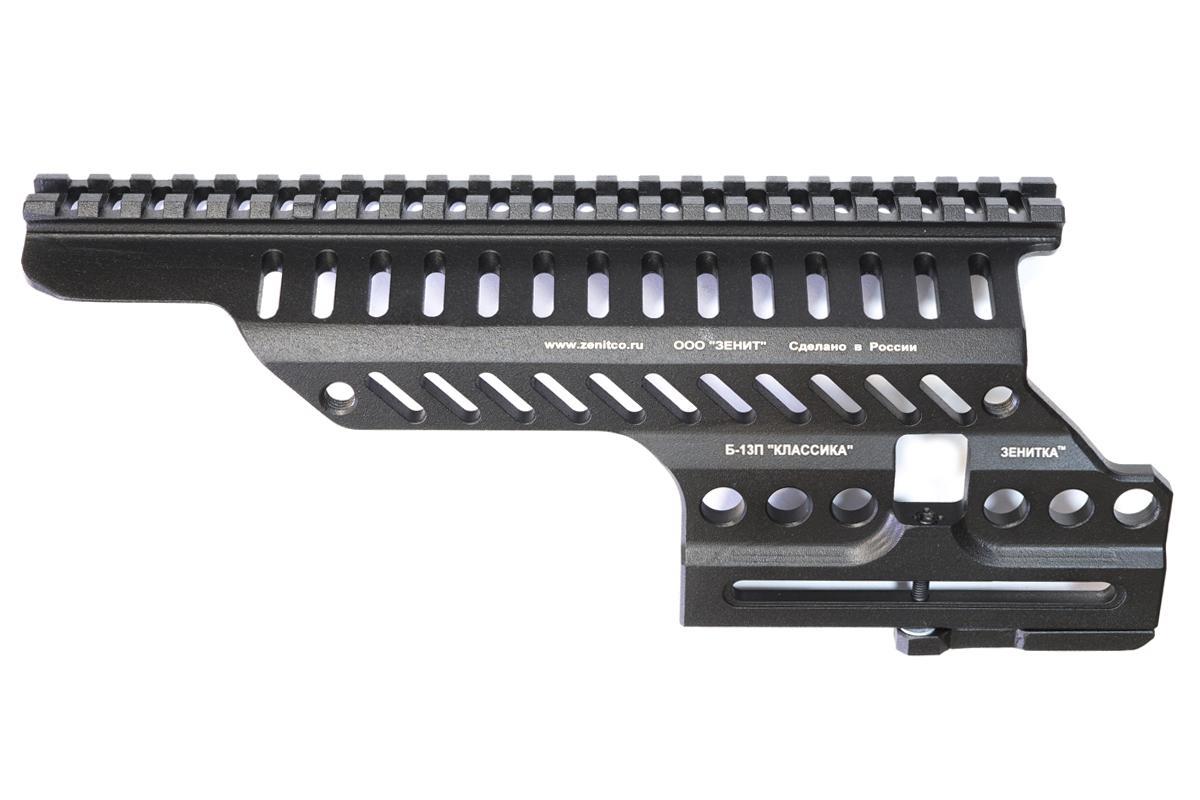

Кронштейн над ствольной коробкой Б-13П является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.

Кронштейн над ствольной коробкой Б-13П устанавливается на штатную базу "Ласточник хвост", расположенную на ствольной коробке пулемета, и обеспечивает установку на оружие прицельных приборов.

Формирует планку Пикатинни над ствольной коробкой оружия.

Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.

Ключевые преимущества

• небольшой вес и прочность
• возможность быстрой установки на оружие и снятия с оружия
• возможность двойной фиксации на штатной базе "Ласточкин хвост"
• при установке на оружие не закрывает штатное прицельное приспособление оружия

Особенности

• Гарантийный срок хранения и эксплуатации: 60 мес

Установка и использование

Для установки на оружие необходимо:

1. Установить рычаг-фиксатор кронштейна в положение "открыто"

2. Надеть Б-13П на боковую планку ствольной коробки оружия, сдвигая Б-13П от приклада к стволу

3. Повернуть рычаг-фиксатор кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки

4. Если после поворота рычага-фиксатора кронштейна в положение "закрыто" Б-13П не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия:

перевести рычаг в положение "открыто"

шестигранным ключом ослабить стопорный винт, расположенный на рычаге

винтом внутри рычага с помощью другого ключа добиться момента начала фиксации Б-13П на боковой планке ствольной коробки и закрутить ключом стопорный винт

повернуть рычаг-фиксатор в положение "закрыто"

Как установить кронштейны Б-13, Б-13П, Б-13Н, Б-13К?

Комплектация

• Кронштейн над ствольной коробкой Б-13П — 1 шт
• Шестигранный ключ — 2 шт
• Руководство по эксплуатации — 1 шт
