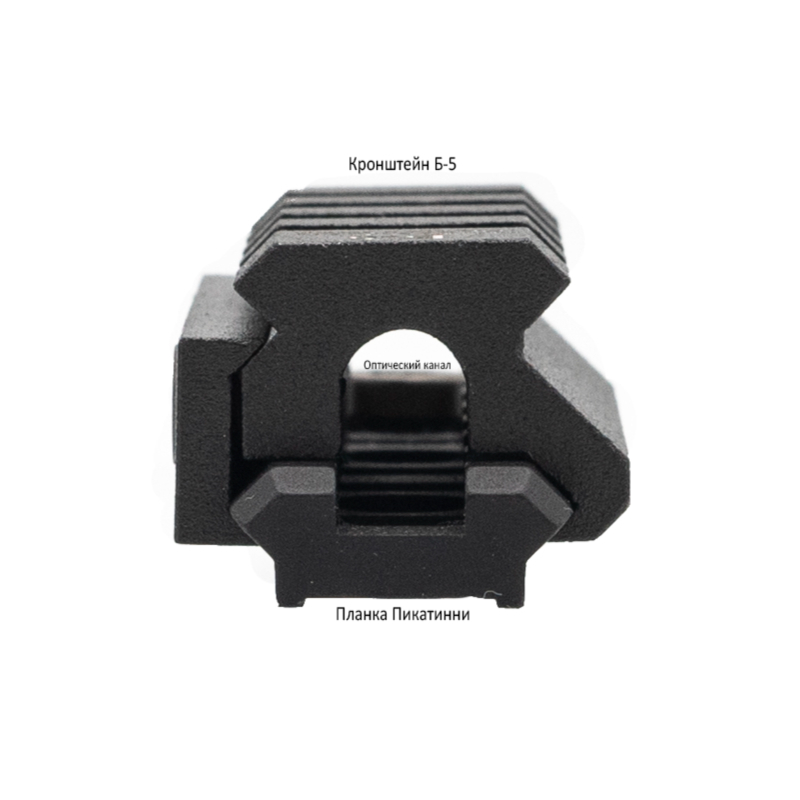

Кронштейн Б-5 является переходником с планки Пикатинни на планку Пикатинни с образованием оптического канала между ними и дает возможность обзора прицельных механических приспособлений.
Используется при необходимости установки дополнительных устройств на планку Пикатинни, не перекрывая линию механического прицела.
На данный момент существует две модификации данного кронштейна: без быстросъема и с быстросъемом.
Характеристики:
- Гарантийный срок хранения и эксплуатации: 60 мес.
- Рабочий диапазон температур окружающего воздуха: от - 50°С до +50°С

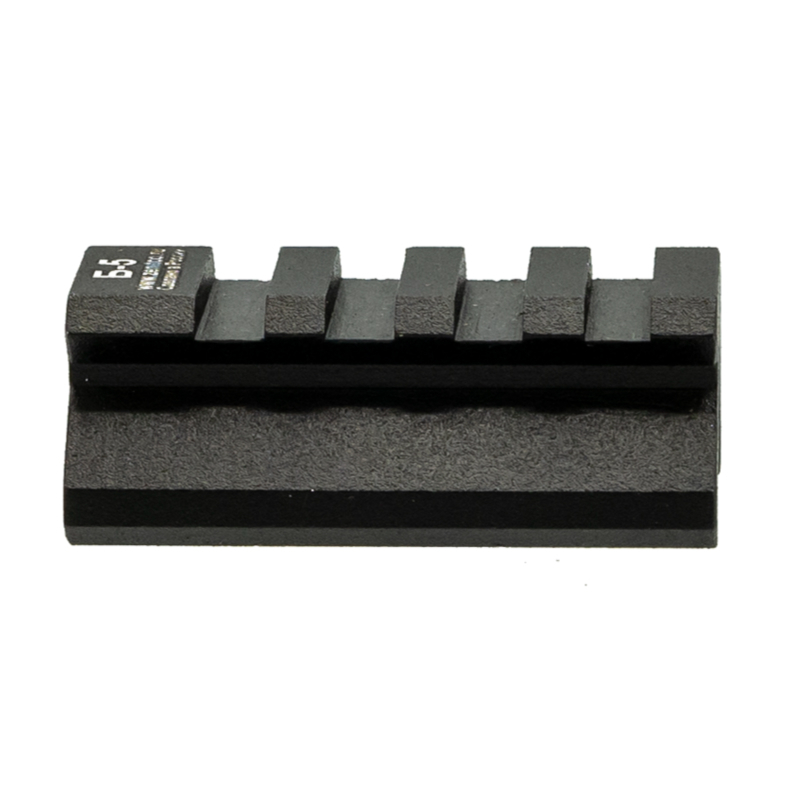

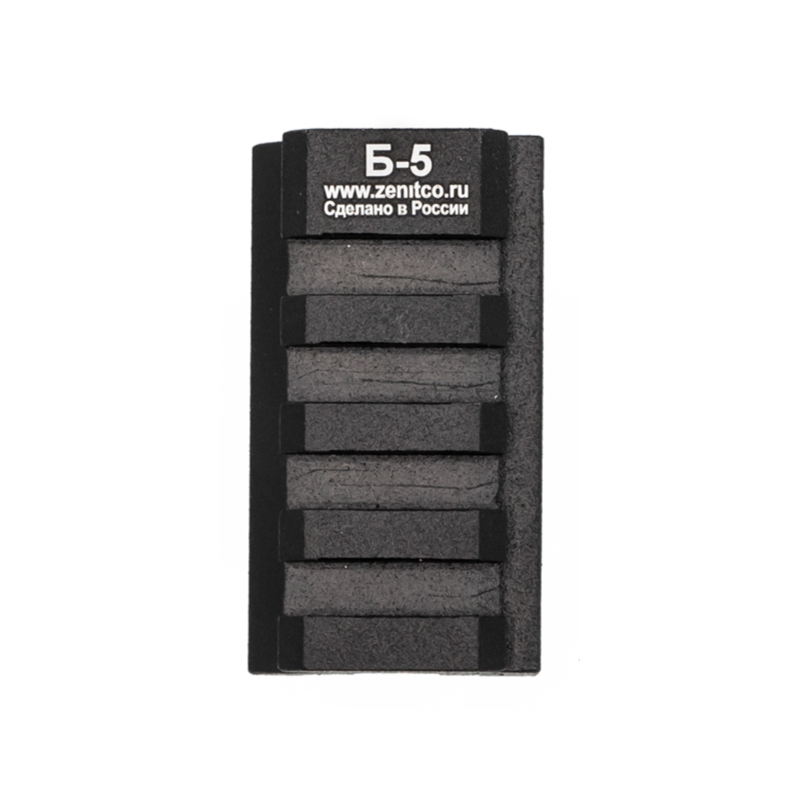

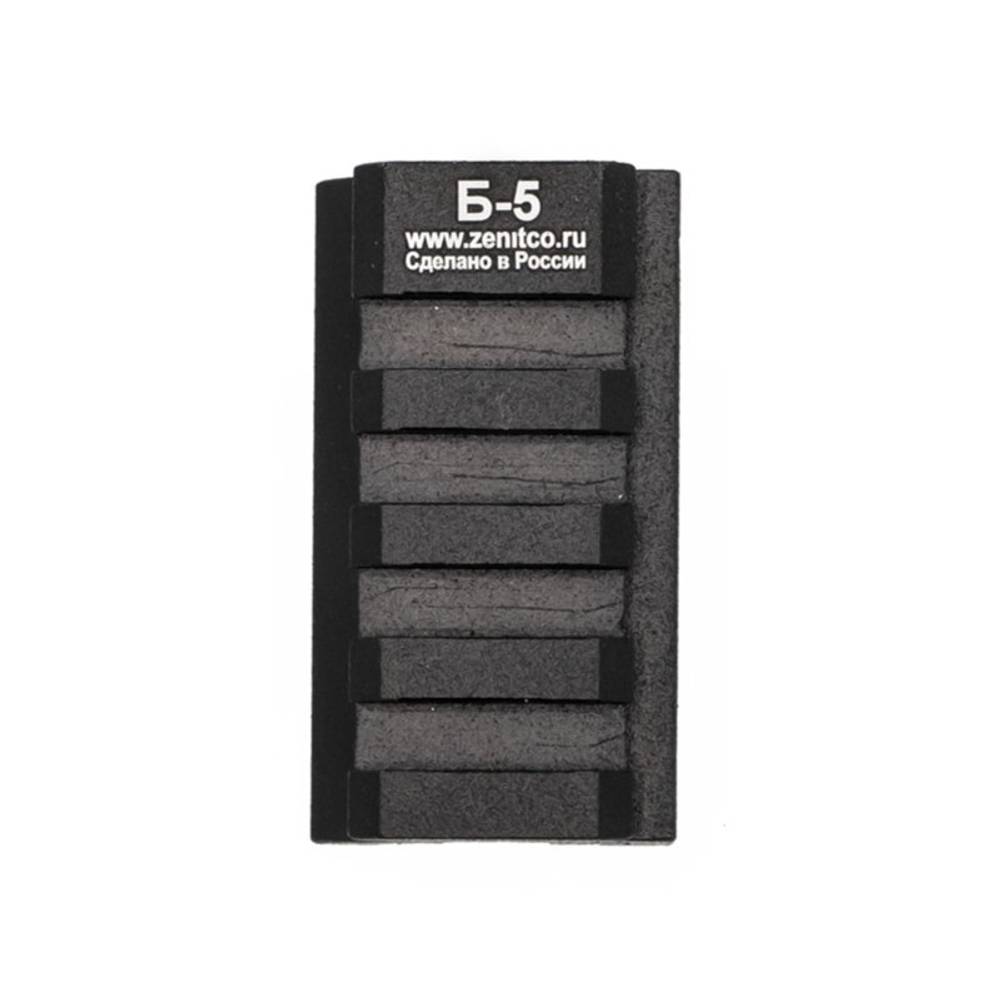

Комплектация Б-5 без быстросъёма:
- Масса: 35 + 2 г
- Габаритные размеры: (50х28х20) + 2 мм
Комплектность поставки:
| Кронштейн Б-5 | 1 шт |
| Руководство по эксплуатации | 1 шт |
Для установки кронштейна Б-5 на планку Пикатинни необходимо:
- Выкрутить установочные винты на максимальную длину.
- Установить крепление в любое удобное место на планку Пикатинни.
- Затянуть установочные винты с помощью шестигранного ключа.

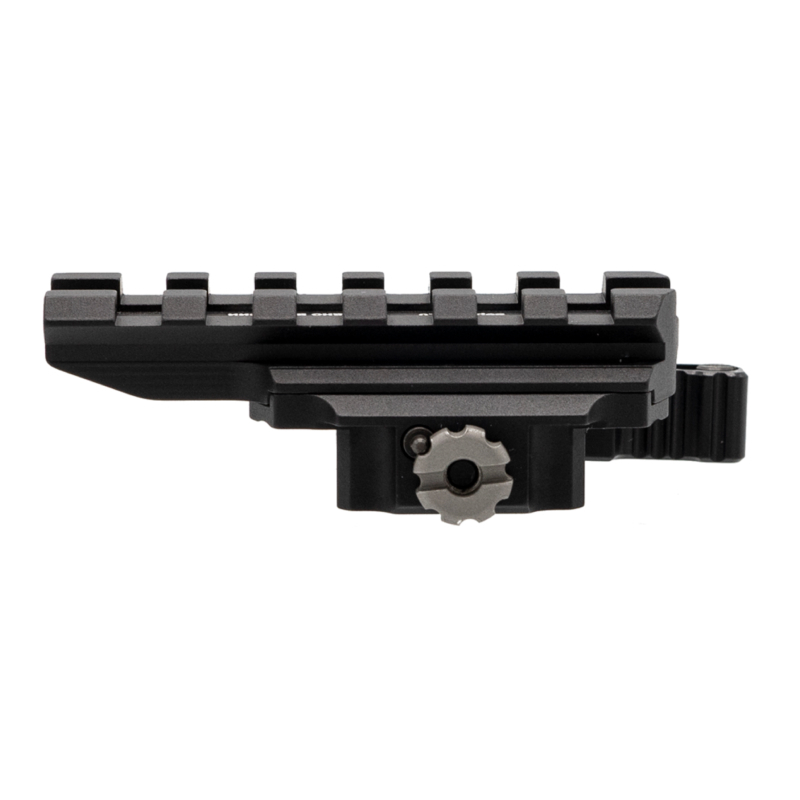

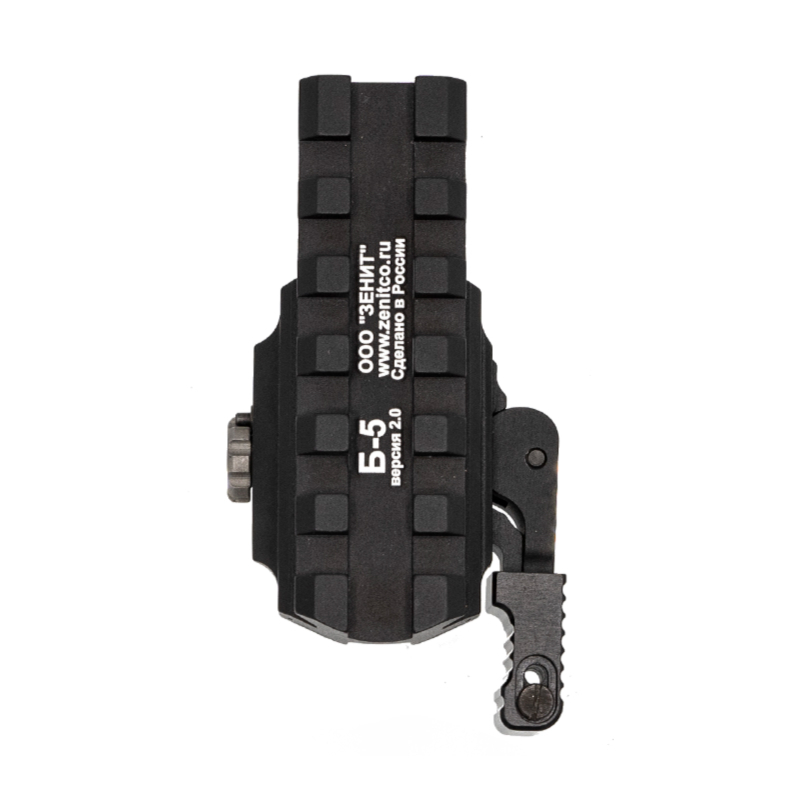

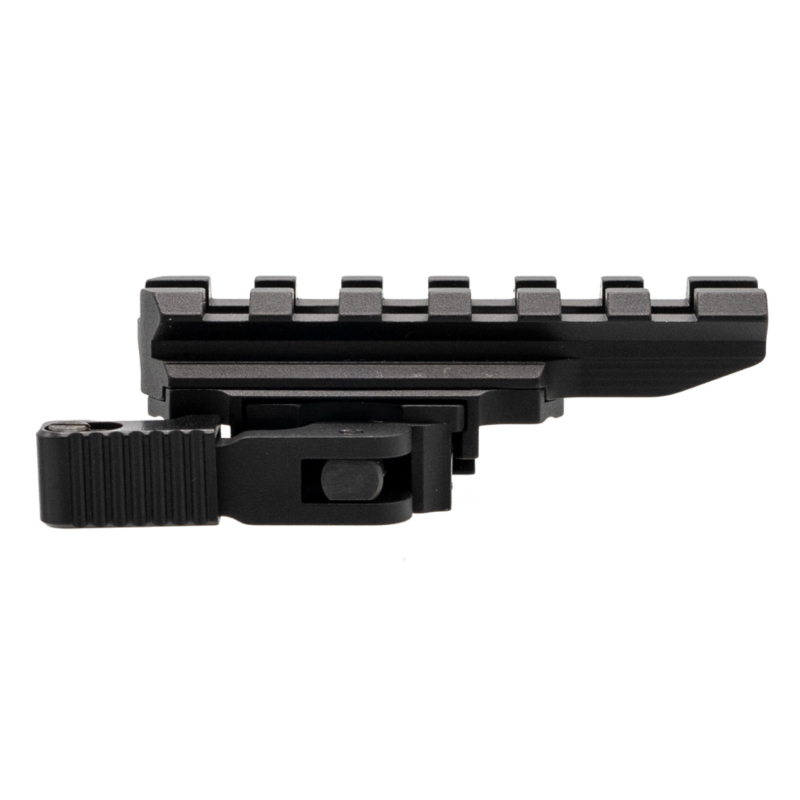

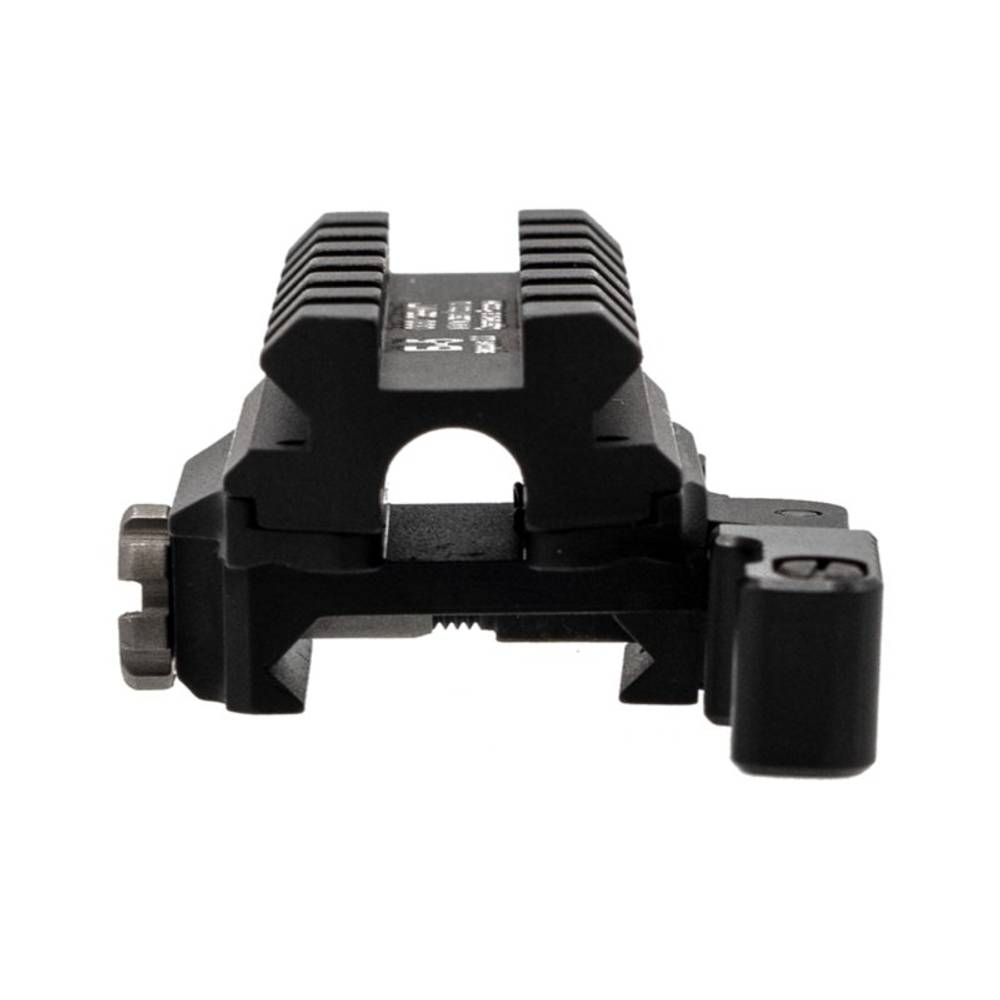

Комплектация Б-5 В2.0 с быстросъёмом:
- Масса: 56 + 2 г
- Габаритные размеры: (80х40х25) + 2 мм
Комплектность поставки:
| Кронштейн Б-5 В2.0 с быстросъёмом | 1 шт |
| Руководство по эксплуатации | 1 шт |
Для установки кронштейна Б-5 В2.0 на планку Пикатинни необходимо:
- Оттянуть фиксатор на рычаге.Открыть рычаг.
- Установить крепление в любое удобное место на планку Пикатинни.
- Вернуть зажимной рычаг в исходное положение,сдвинуть фиксатор рычага в исходное положение.
- Проверить отсутсвие люфта.
- В случае люфта нажать на фиксатор винта и,удерживая его в нажатом положении,шлицевой отверткой повернуть винт по часовой стрелке до исчезновения люфта.
- Отпустить фиксатор(фиксатор должен войти в паз винта).
