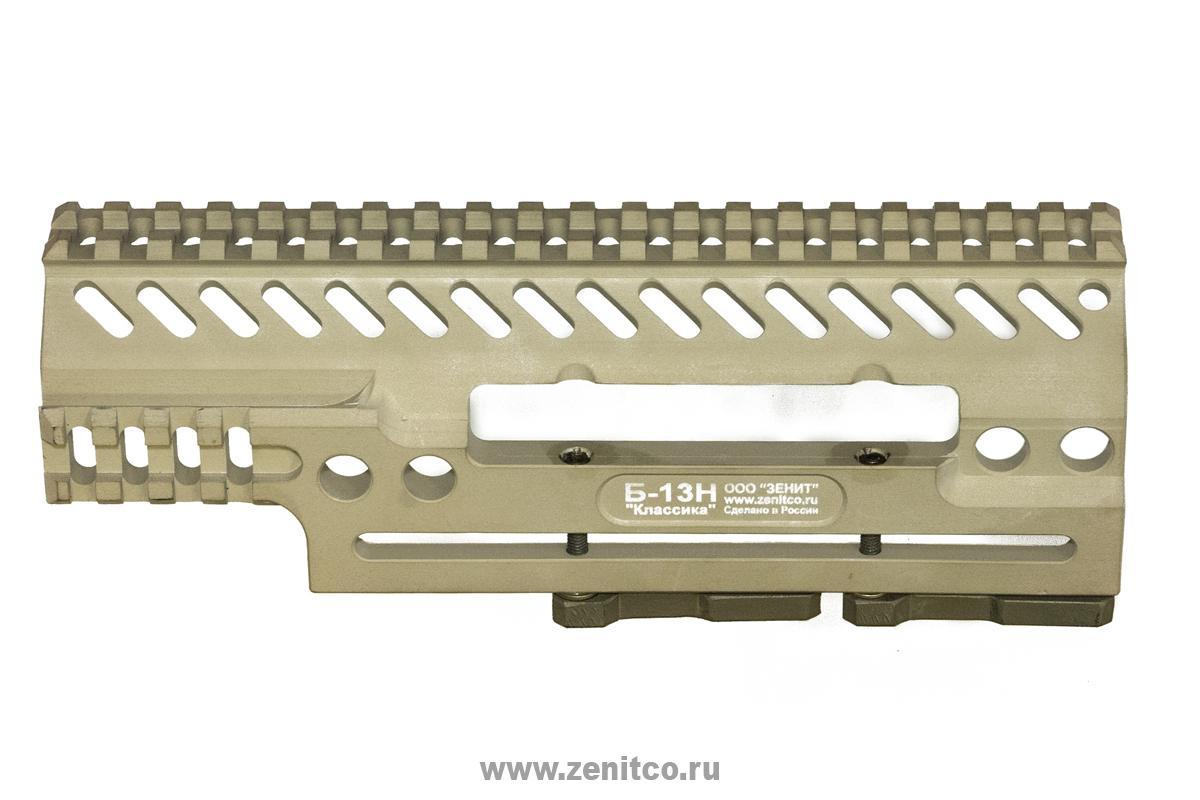

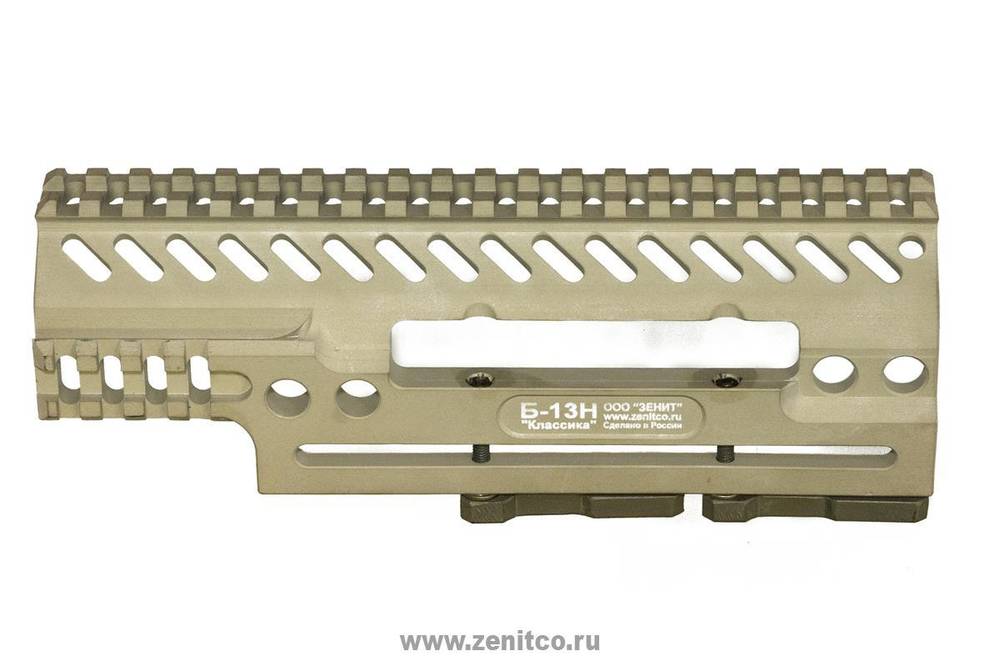

Кронштейн над ствольной коробкой Б-13Н на СВД, Тигр, Зенит

Кронштейн над ствольной коробкой Б-13Н является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.

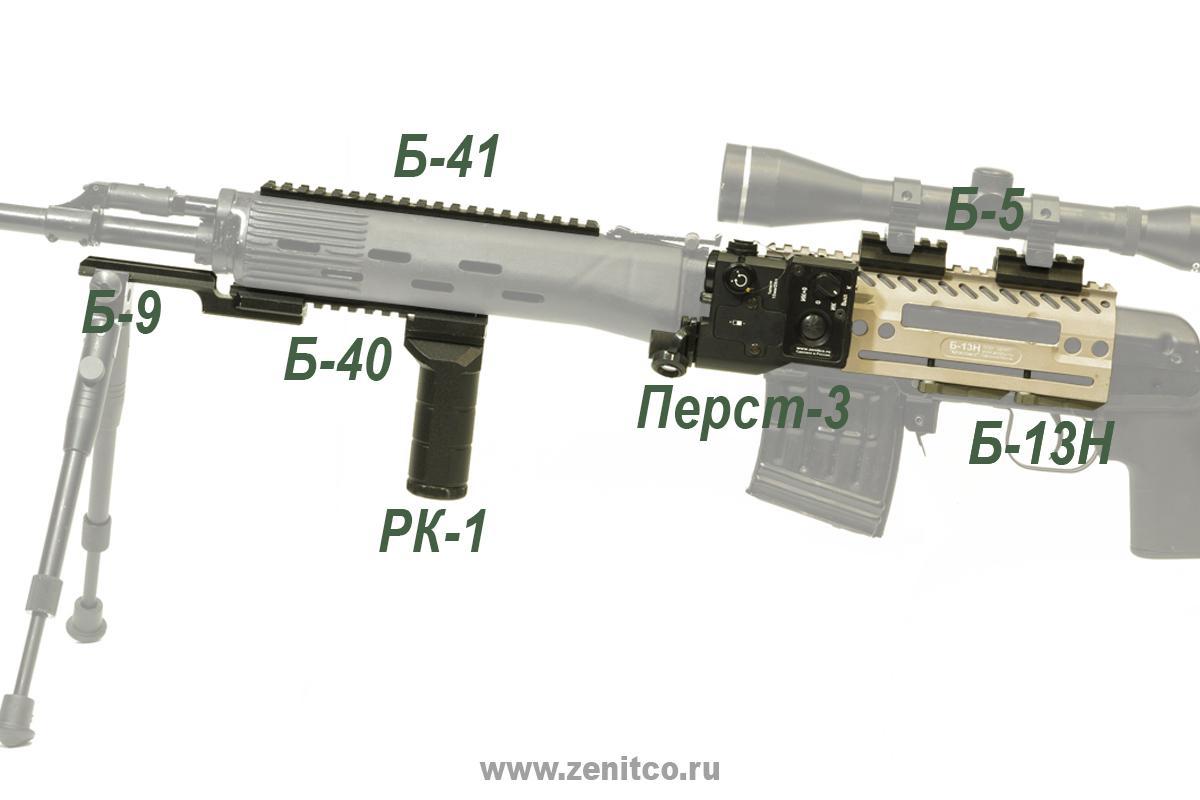

Кронштейн над ствольной коробкой Б-13Н устанавливается на штатную базу "Ласточник хвост", расположенную на ствольной коробке СВД , Тигр , и обеспечивает установку на оружие прицельных приборов.

Формирует планку Пикатинни над ствольной коробкой оружия.

Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.

Ключевые преимущества

• небольшой вес и прочность
• возможность быстрой установки на оружие и снятия с оружия
• возможность двойной фиксации на штатной базе "Ласточкин хвост"
• при установке на оружие не закрывает штатное прицельное приспособление оружия

Особенности

• Гарантийный срок хранения и эксплуатации: 60 мес

Установка и использование

Для установки на оружие необходимо:

1. Установить рычаги-фиксаторы кронштейна в положение "открыто".

2. Шестигранным ключом ослабить стопорные винты, расположенные на рычаге.

3. Надеть Б-13Н на боковую планку ствольной коробки оружия, сдвигая Б-13Н от приклада к стволу.

4. Повернуть рычаги-фиксаторы кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки.

5. Если после поворота рычагов-фиксаторов кронштейна в положение "закрыто" Б-13Н не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия:

перевести рычаг в положение "открыто"

шестигранным ключом ослабить стопорные винты, расположенные на рычаге

винтами внутри рычагов с помощью другого ключа добиться момента начала фиксации Б-13Н на боковой планке ствольной коробки и закрутить ключом стопорные винты

повернуть рычаги-фиксаторы в положение "закрыто"

Комплектация

• Кронштейн над ствольной коробкой Б-13Н — 1 шт
• Шестигранный ключ — 2 шт
• Руководство по эксплуатации — 1 шт
