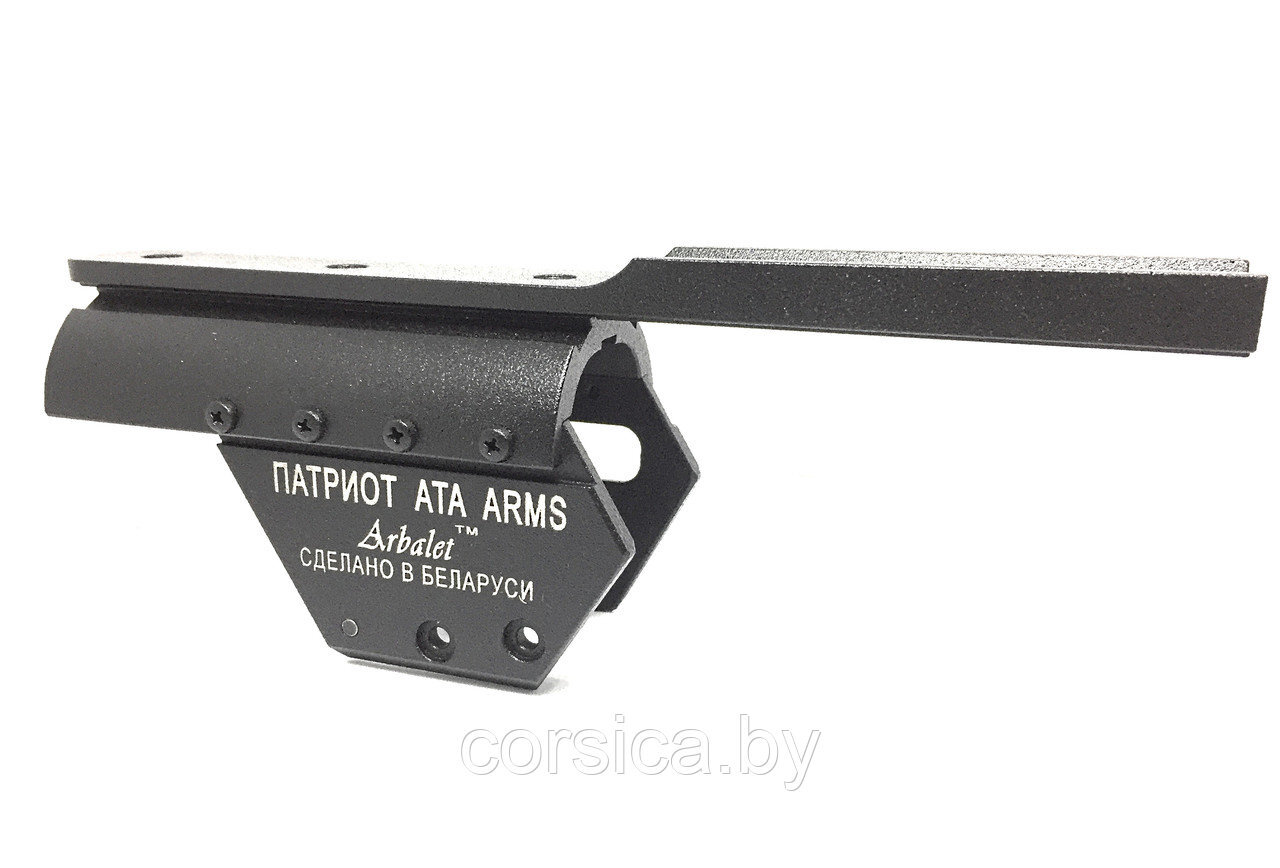

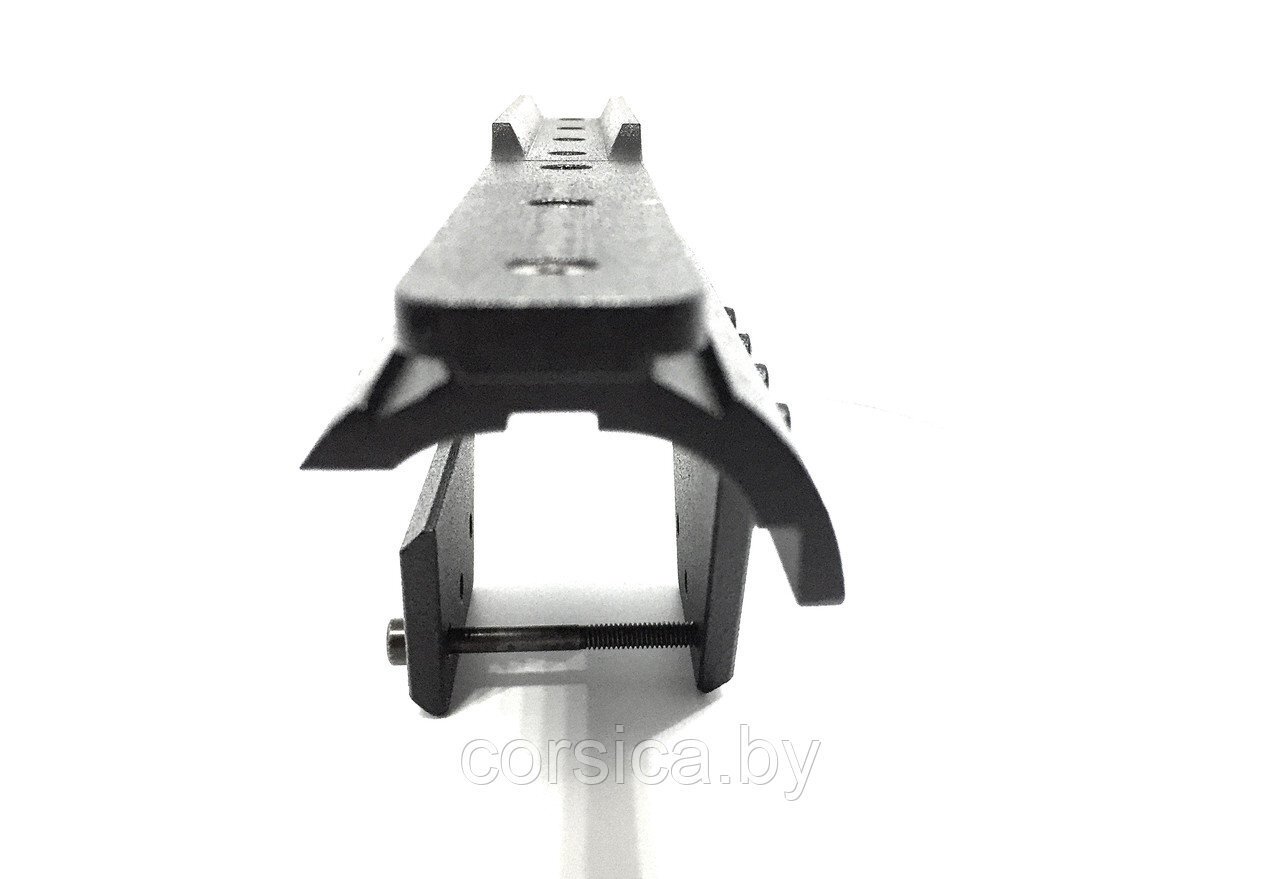

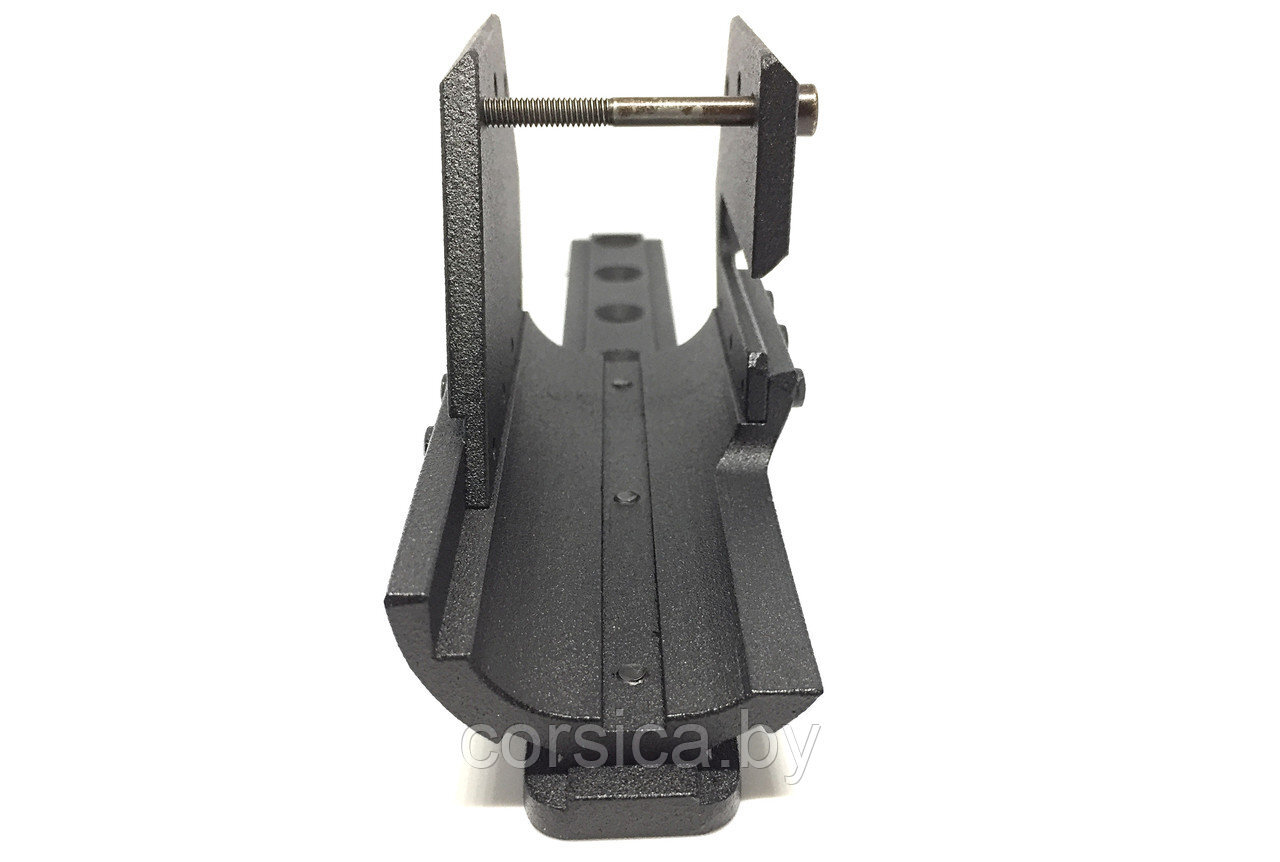

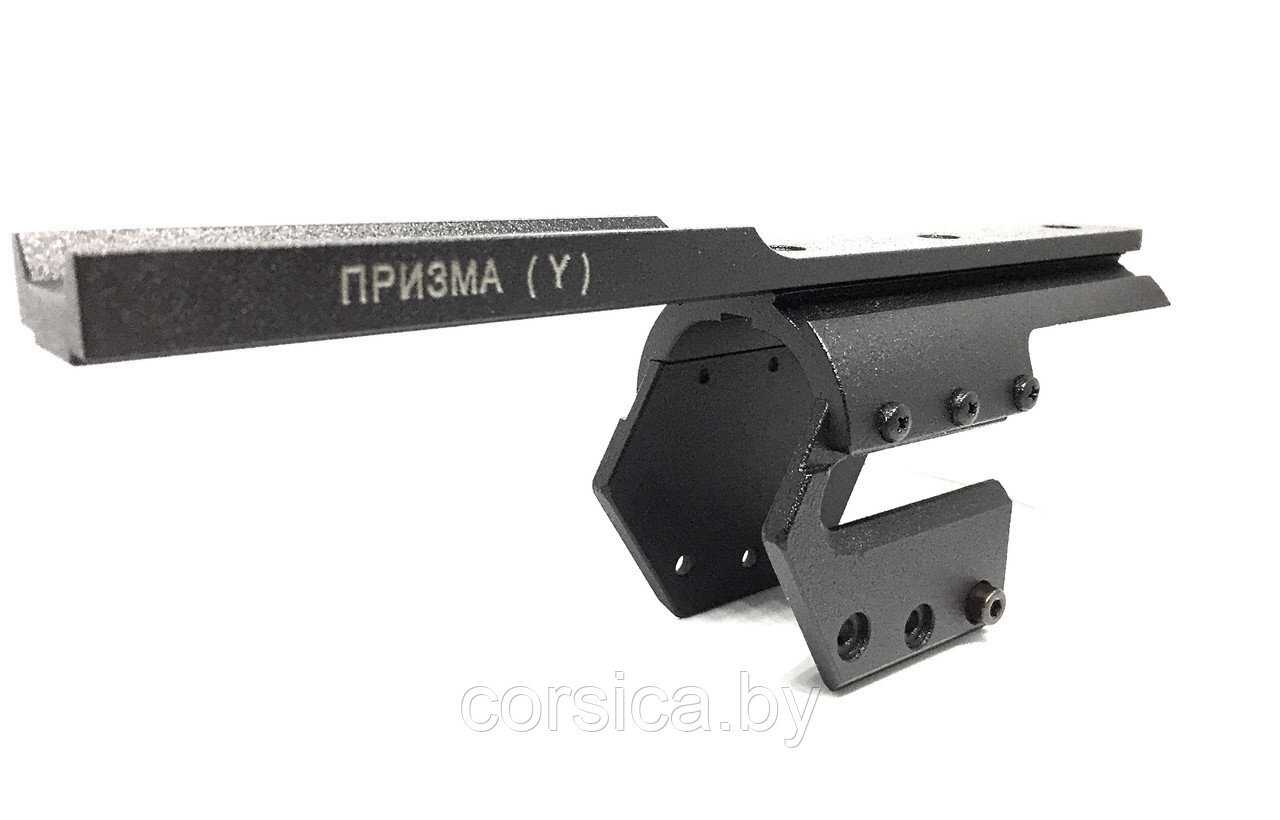

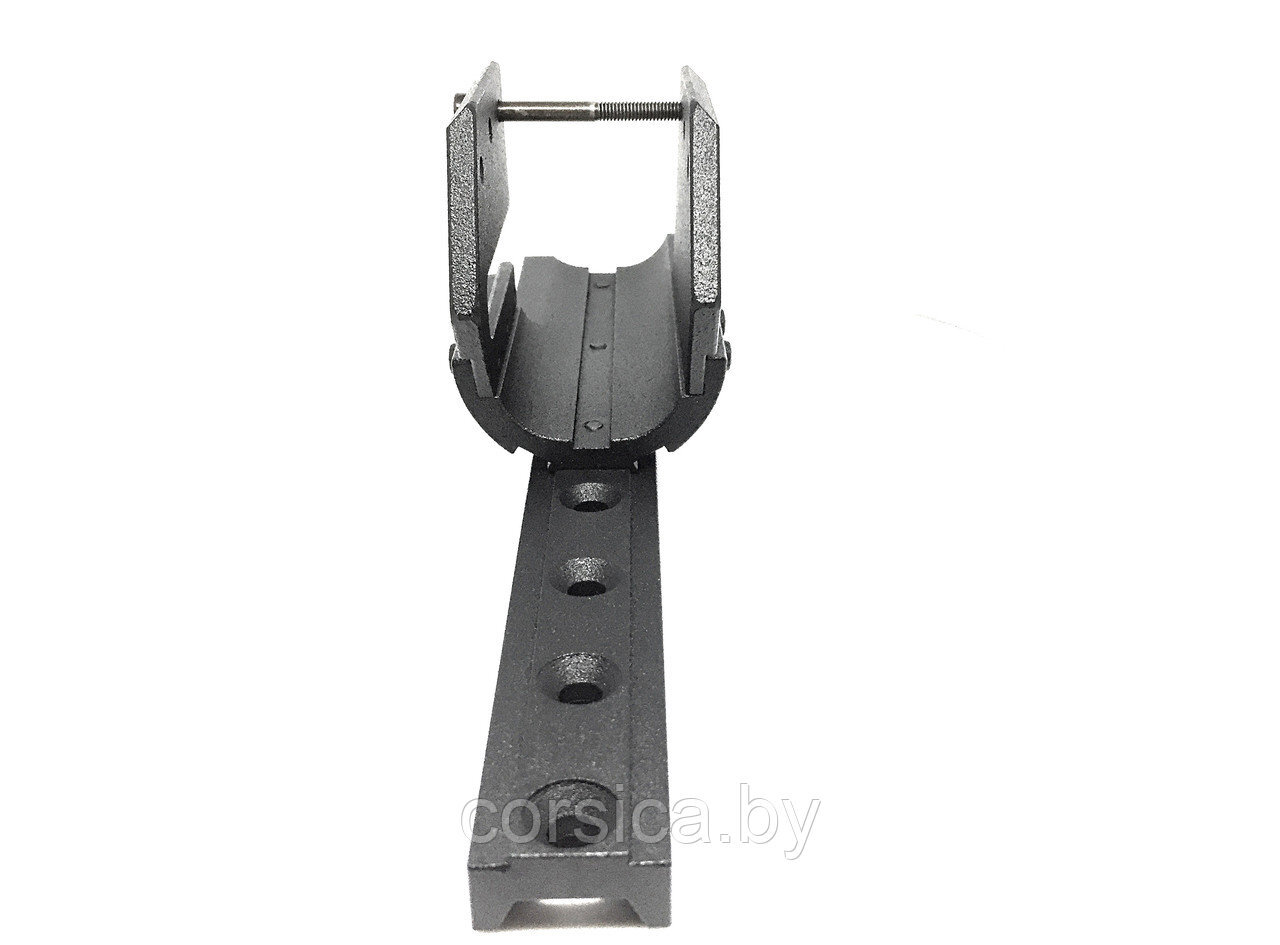

Кронштейн ПАТРИОТ ATA ARMS NEO Призма «Y» устанавливается на полуавтоматическое инерционное ружье ATA ARMS NEO и подобные ему, для последующей установки на нем прицелов с ответным креплением типа Евро призма (LM-евро-шина). Общая длина планки - 210 мм, посадочное место - 95мм., совместимо с ПНВ «ЮКОН» и прицелами имеющими такое же крепление. Конструктивно призма имеет наклон 30'. Внутренняя часть кронштейна специально спрофилирована под ствольную коробку ружья. Тело кронштейна также фрезеровано из термо – упрочненного дюралюминия Д16Т. На «щеках» кронштейна, кроме сквозного винта под УСМ имеются по два дополнительных отверстия с каждой стороны. Они предназначены для крепления кронштейна. Установить кронштейн, закрутить винт на место крепления УСМ, через дополнительные отверстия на «щеках» сделать отметки под сверловку, просверлить четыре отверстия сверлом Ø3,2мм, затем нарезать резьбу метчиком М4 и закрепить кронштейн. Комплектуется винтами для крепления и ключом. Призменное основание кронштейна, может быть исполнено для любых ПНВ.
В случаи необходимости выставления угла прицеливания в комплект изделия входит набор регулировочных шайб
