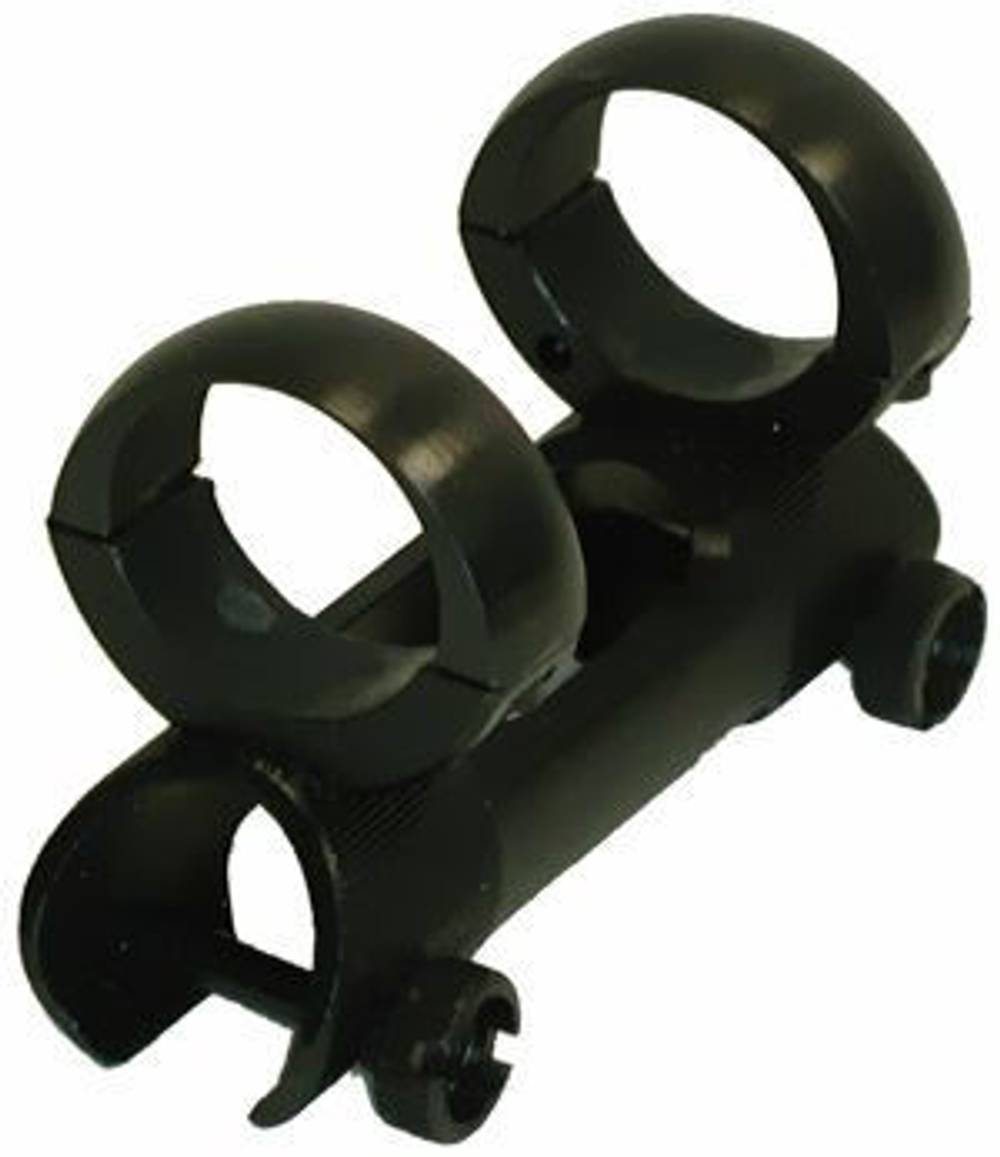

Кронштейн с кольцами D25,4мм, на ласточкин хвост 11 мм, ЭСТ

Кронштейн С позволит установить на Ваш малокалиберный карабин оптический прицел.

Карабины и прицелы могут быть различных типов, например ПО 4х24, ПО 4х34, ПО 6х42 совместно с малокалиберными карабинами типа "Соболь", имеющие верхнюю планку. При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие.

Несомненно, достоинством кронштейна является то, что одновременно можно пользоваться и оптическим прицелом, и открытым прицелом карабина.

Карабины должны иметь крепежную планку типа "ласточкин хвост".

Установка кронштейна.

На оружие кронштейн устанавливается в следующей последовательности:

• Вывернуть четыре крепежных винта М3 и снять верхние ухваты;
• Вложить оптический прицел в кронштейн сориентировав вертикальную ось (сетку) прицела и закрепить его с помощью верхних охватов и крепежных винтов;
• Ввести направляющие кронштейна в "ласточкин хвост" на карабине. Внимание! Стяжные гайки располагаются с левой стороны;
• Выбрать продольное положение кронштейна так, чтобы он не мешал выбросу отстрелянных гильз.
• Затянуть стяжные гайки. Покачивая прицел, убедиться в надежности его закрепления. С помощью "усилителя", например монеты, затянуть стяжные гайки до упора;
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.

При установке прицела с посадочным диаметром 25,4 мм под охваты рекомендуется подложить алюминиевую или латунную полоску толщиной 0,2 - 0,3 мм.

Габариты кронштейна: 38х55х84 мм

Масса 135 г.
