Кронштейн с кольцами "Т" на ИЖ-94 Тайга, D25,4мм на ласточкин хвост 11 мм , ЭСТ

Кронштейн Т позволит установить на Ваш оружие оптический прицел.

Прицелы могут быть различных типов, например ПО 4х24, ПЛ 4х34, ПО 6х42. Кронштейн Т с оптическим должен устанавливаться на комбинированные ружья типа "Тайга", имеющие верхнюю планку с "Ласточкиным хвостом". При необходимости прицел с кронштейном может быть быстро снят или установлен на оружие.

Несомненно, достоинством кронштейна является то, что одновременно можно пользоваться и оптическим прицелом, и открытым прицелом карабина.

Карабины должны иметь крепежную планку типа "ласточкин хвост".

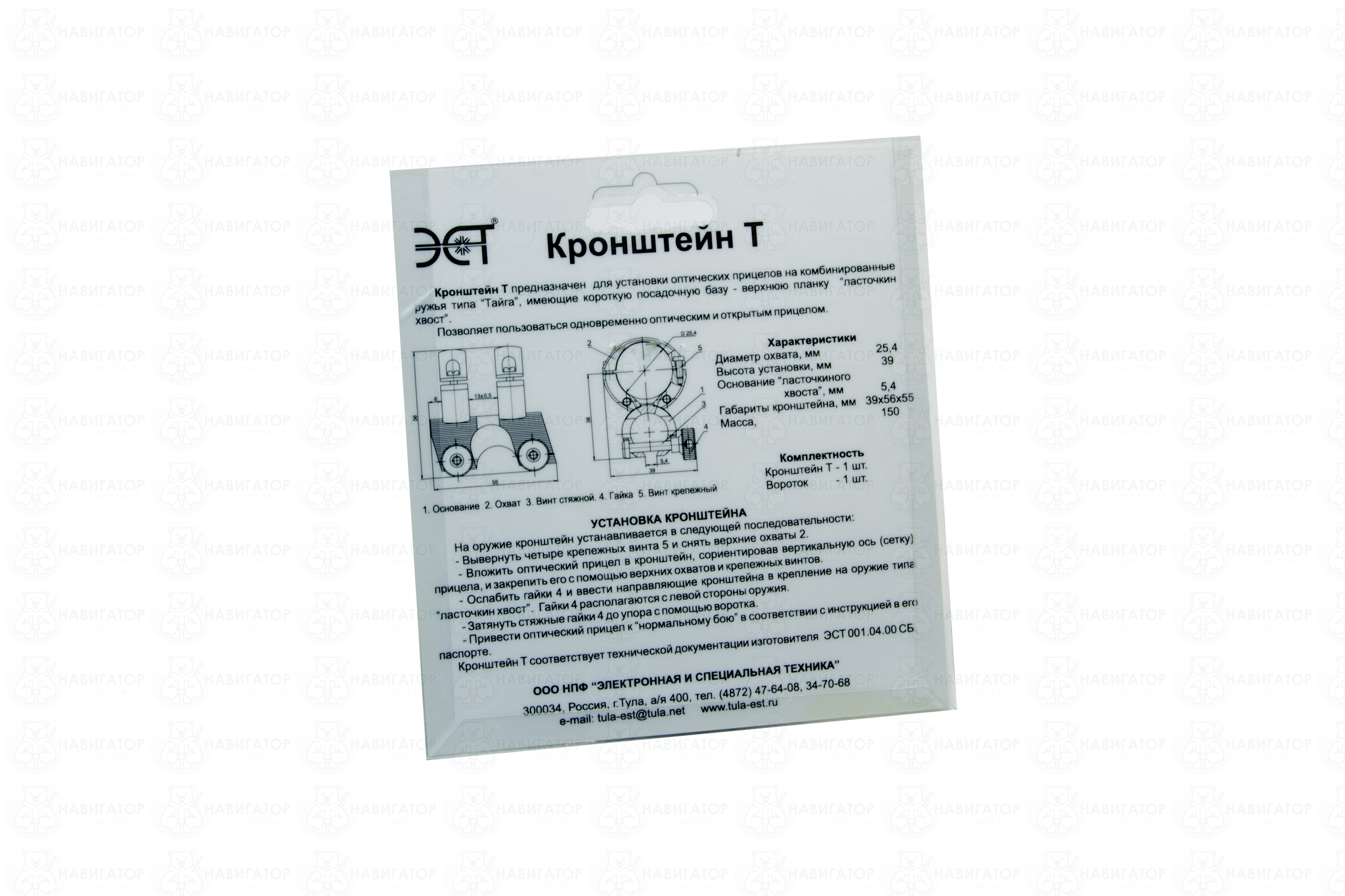

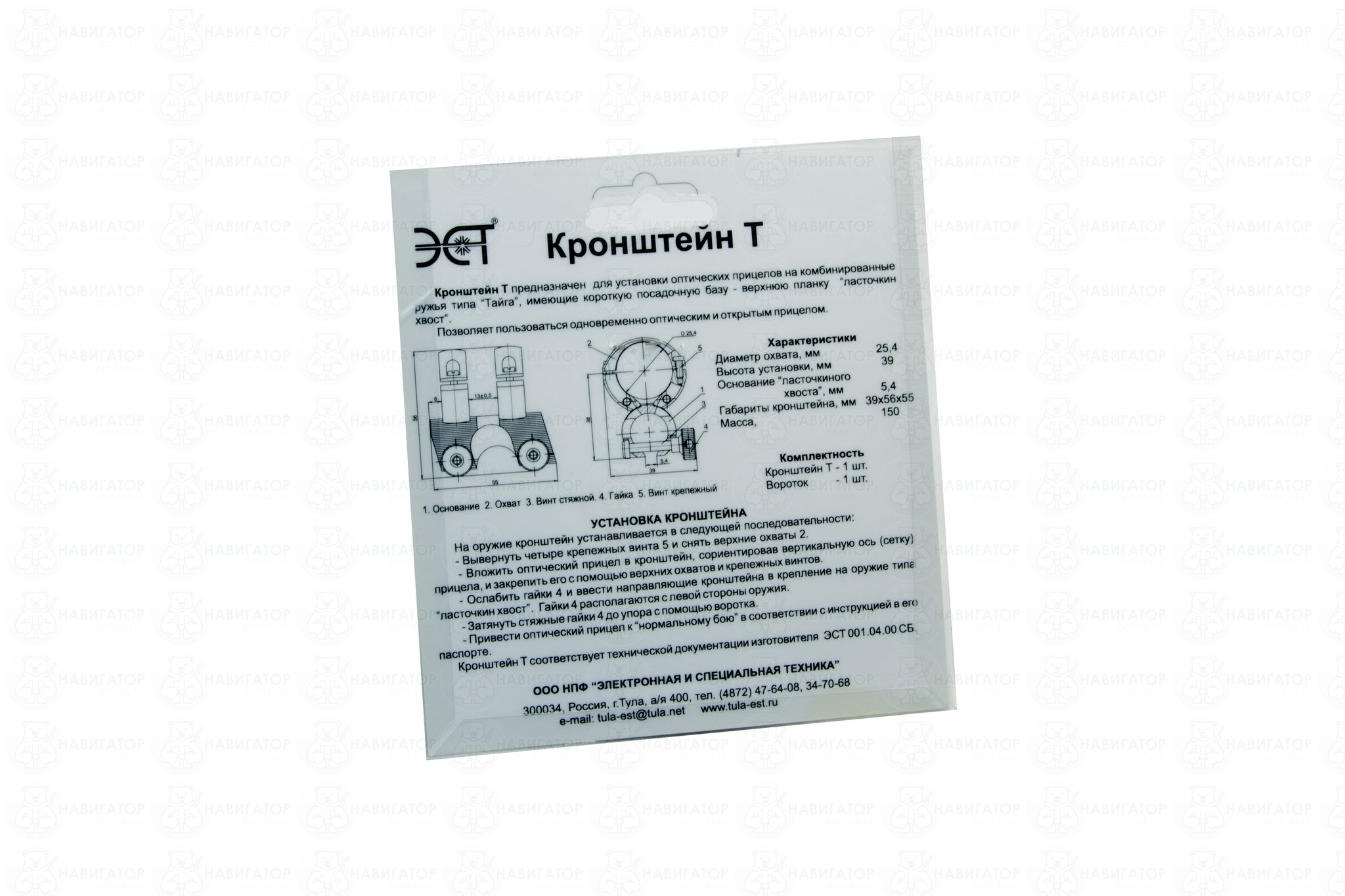

Установка кронштейна.

На оружие кронштейн устанавливается в следующей последовательности:

• Вывернуть четыре крепежных винта М3 и снять верхние ухваты.
• Вложить оптический прицел в кронштейн сориентировав вертикальную ось (сетку) прицела и закрепить его с помощью верхних охватов и крепежных винтов.
• Предусмотреть расстояние между глазом и окуляром 60 - 70 мм.
• Ввести направляющие кронштейна в "ласточкин хвост" на карабине. Внимание! Стяжные гайки располагаются с левой стороны.
• Затянуть стяжные гайки. Покачивая прицел, убедиться в надежности его закрепления. С помощью "усилителя", например монеты, затянуть стяжные гайки до упора.
• Привести оптический прицел к нормальному бою в соответствии с инструкцией в его паспорте.

При установке прицела с посадочным диаметром 25,4 мм под охваты рекомендуется подложить алюминиевую или латунную полоску толщиной 0,2 - 0,3 мм.

Габариты кронштейна: 37х55х54 мм

Масса 150 г.
