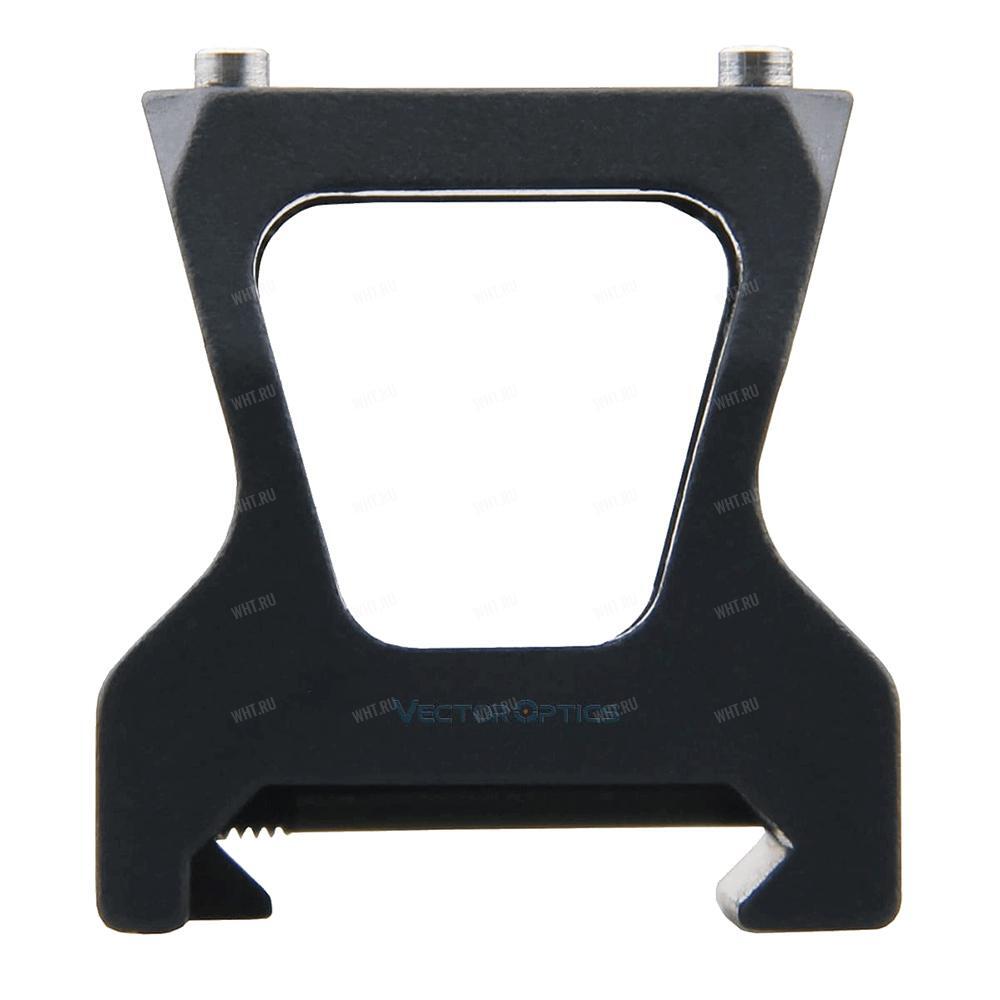

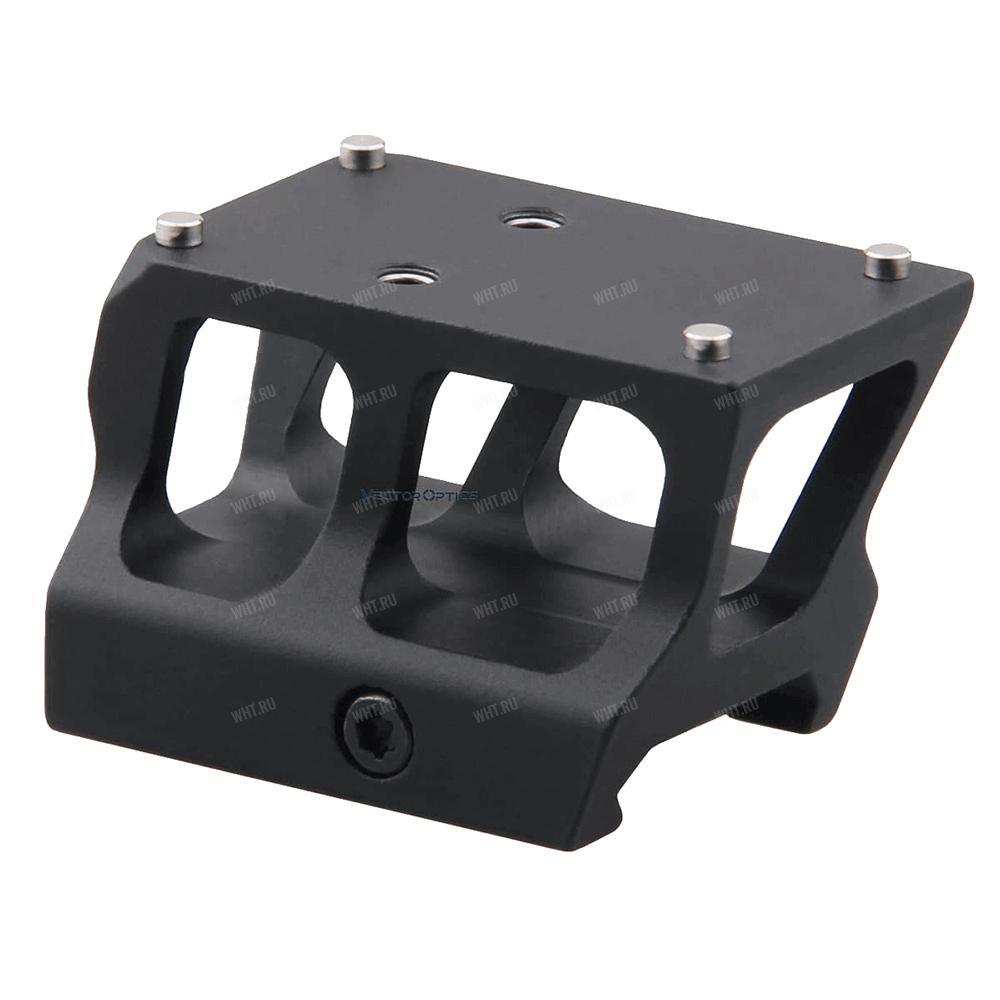

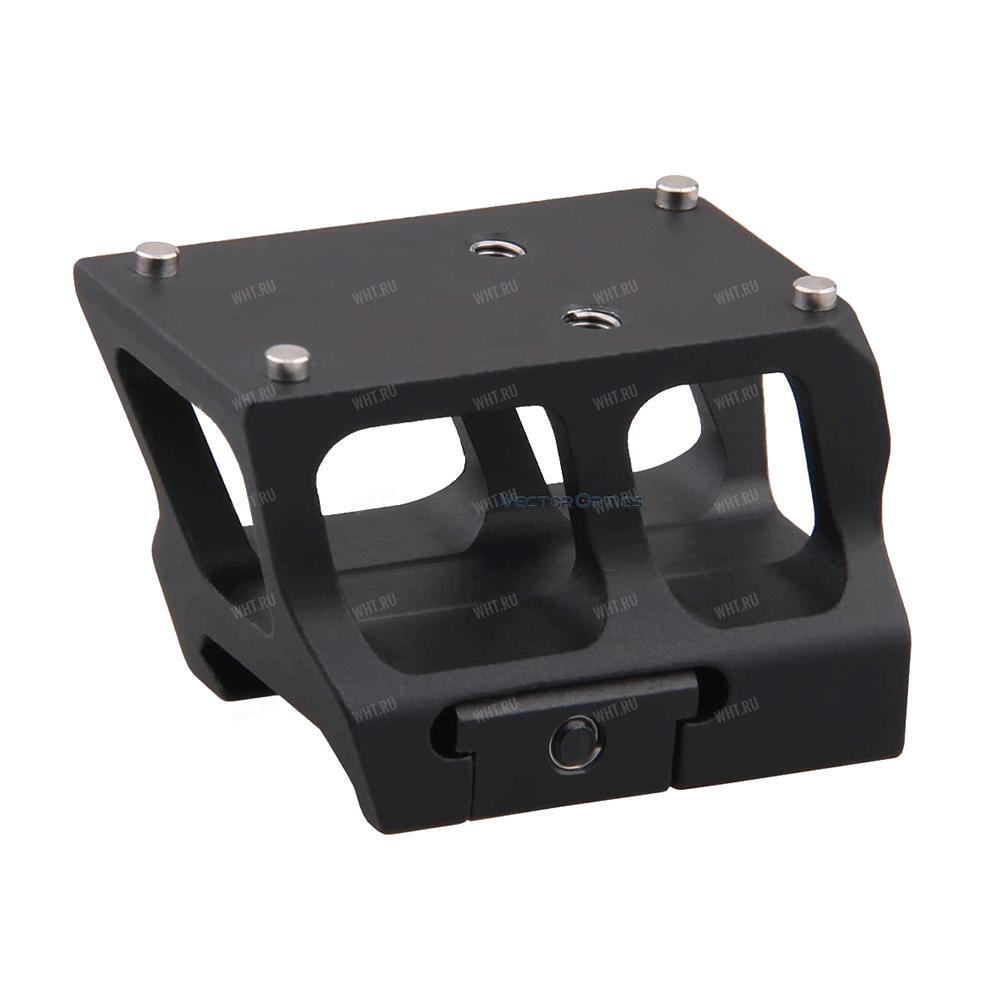

Высокий кронштейн с монтажной платформой TEK для коллиматоров Vector Frenzy на базу Picatinny/Weaver

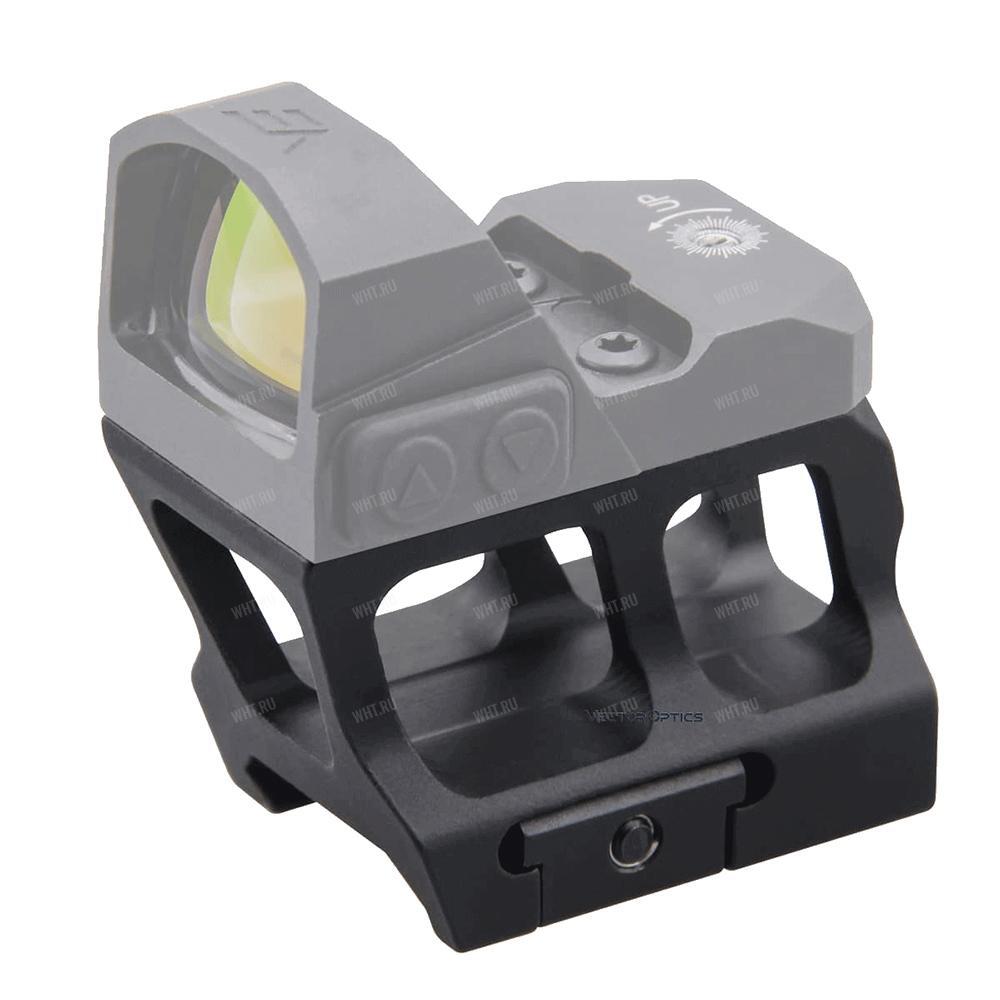

Монтажной платформой TEK оборудованы коллиматорные прицелы Vector Optics:
Для их установки на кронштейн SCRA-67 (или какой-либо альтернативный кронштейн с платформой TEK) необходимо сначала отделить комплектный кронштейн от корпуса коллиматорного прицела.
Монтажная платформа TEK также совместима с коллиматорными прицелами Vortex Venom/Viper, Burris Fastfire, TRUGLO TRU-TEC, UTG Micro, DocterSight II+/III, Noblex Sight и аналогичными других производителей.
Кронштейн-проставка SCRA-67 обеспечивает высоту плоскости монтажа над плоскостью базы Picatinny 28 мм.

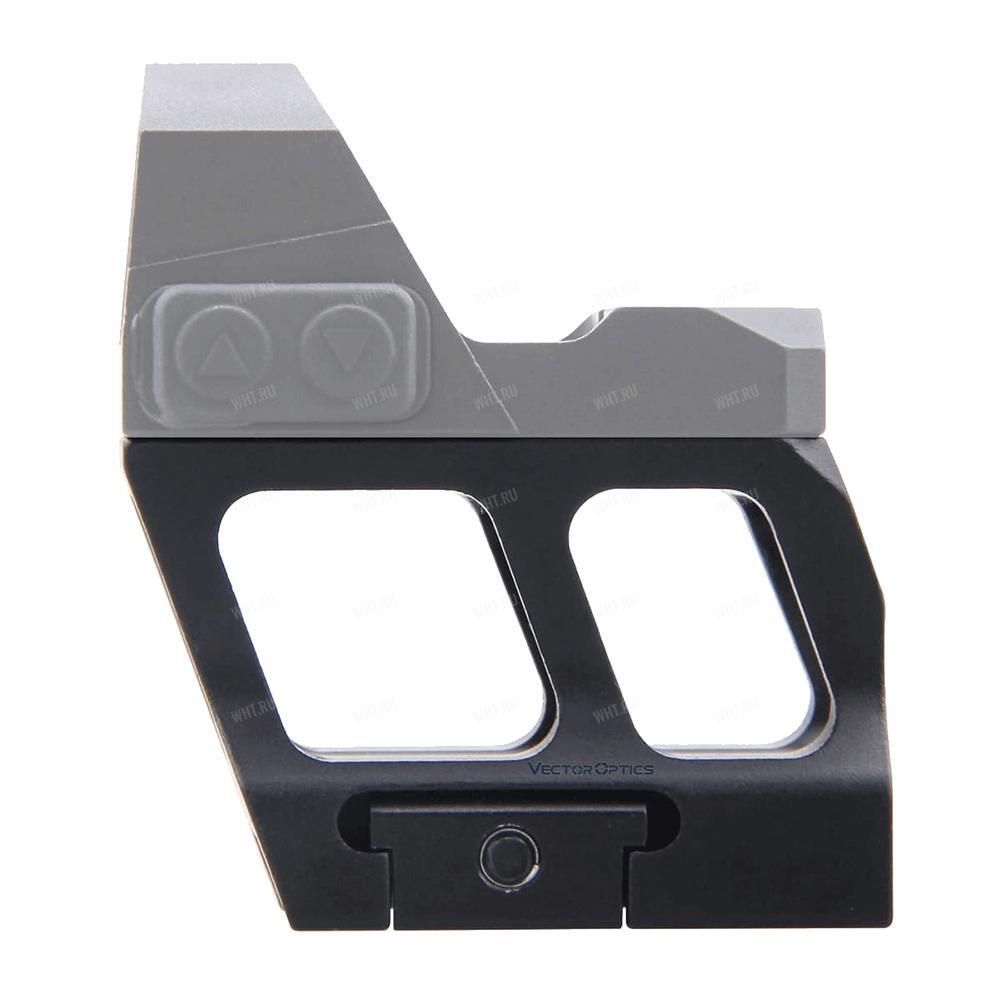

Кронштейн выполнен с небольшим выносом, в стиле оружия AR.
Тоннельная конструкция позволяет пользоваться штатными механическими прицельными приспособлениями оружия.
При установке непосредственно на AR высота оптической оси коллиматорного прицела соответствует концепции 1/3 lower co-witness – штатные механические прицельные приспособления занимают нижнюю треть поля зрения коллиматора:
В то же время, при установке коллиматорного прицела на пистолет, принято придерживаться концепции absolute co-witness, когда линии прицеливания через механические прицельные приспособления и через коллиматор соосны:
Для совместной установки с системами лазерных целеуказателей и ИК-осветителей:
НА ОРУЖИИ AR:

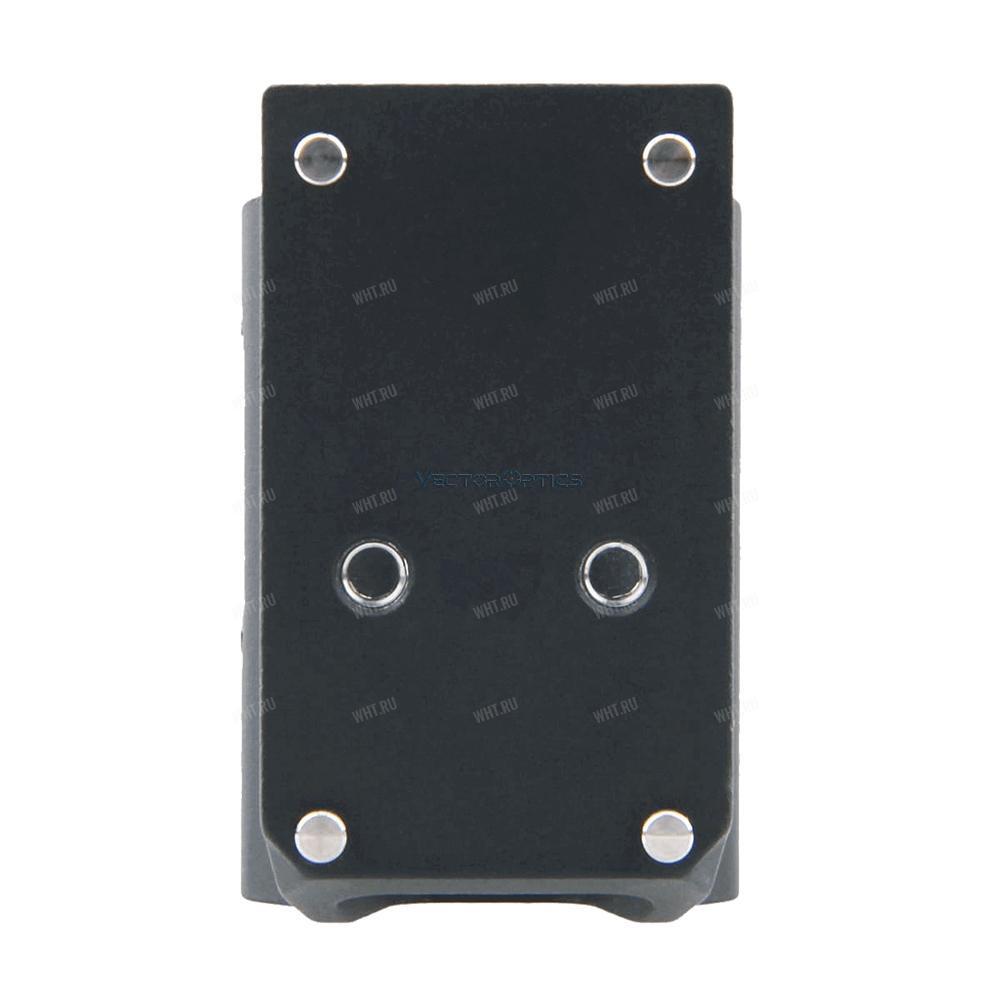

Длина монтажной платформы для установки прицела: 46,5 мм

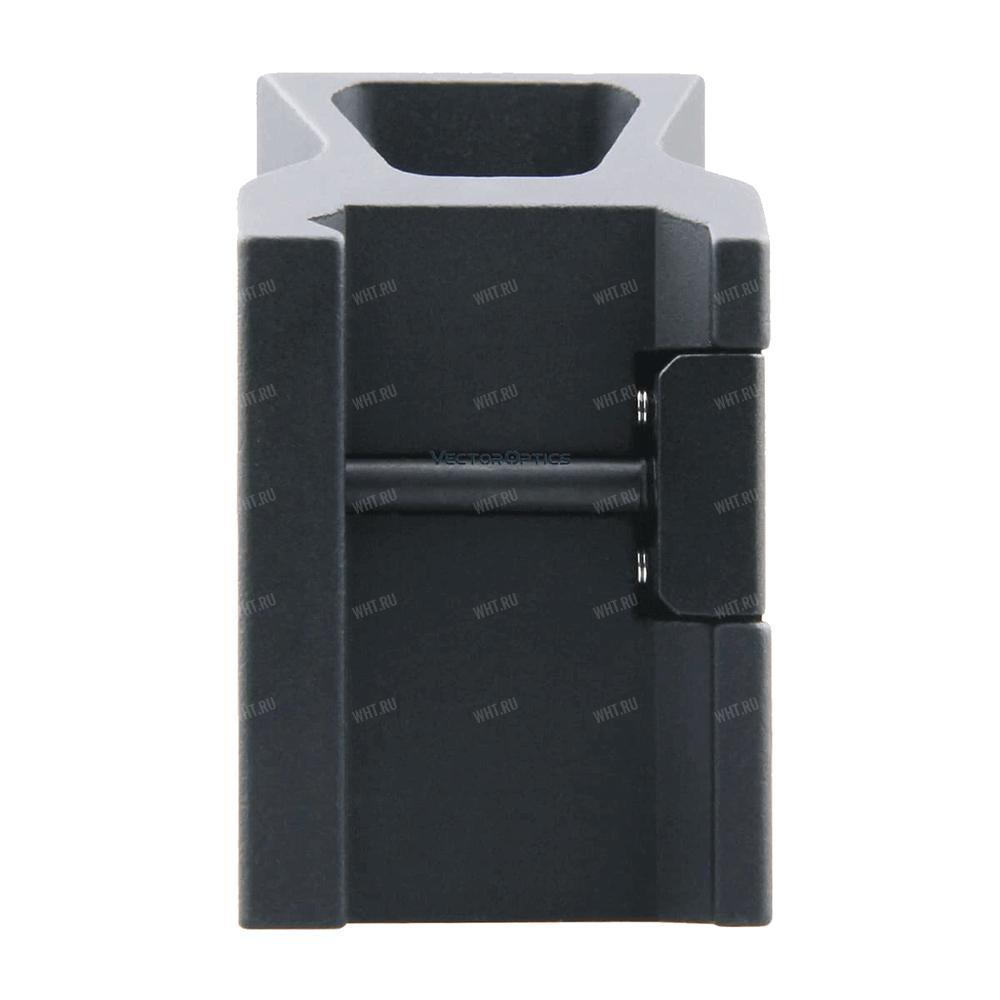

Длина площадки для установки на базу Picatinny: 40 мм
Масса: 42 грамма
Материал: 6061-T6
Покрытие: черное, матовое
Прецизионная обработка на станках с ЧПУ

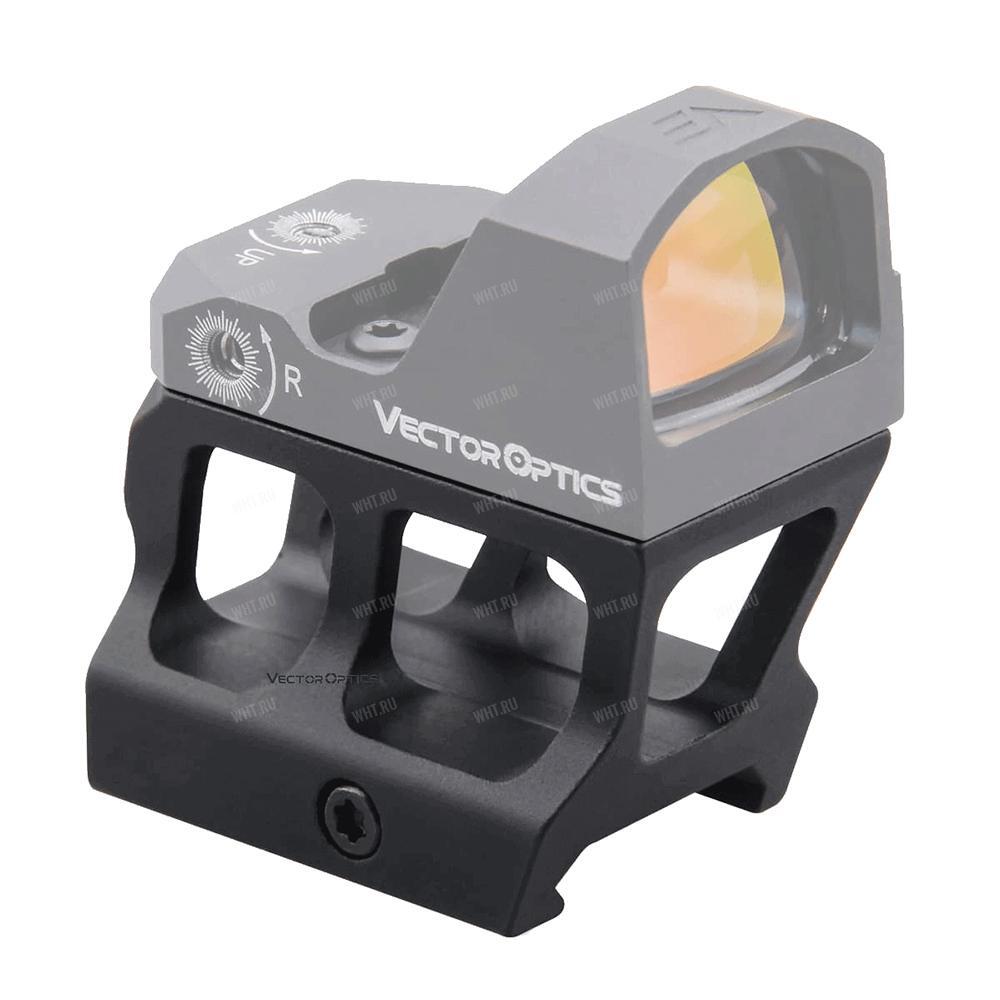

Монтажной платформой TEK оборудованы коллиматорные прицелы Vector Optics:
- Frenzy , ,
- Frenzy
- Frenzy
- Victoptics V3 RDSL16, RDSL18
Для их установки на кронштейн SCRA-67 (или какой-либо альтернативный кронштейн с платформой TEK) необходимо сначала отделить комплектный кронштейн от корпуса коллиматорного прицела.
Монтажная платформа TEK также совместима с коллиматорными прицелами Vortex Venom/Viper, Burris Fastfire, TRUGLO TRU-TEC, UTG Micro, DocterSight II+/III, Noblex Sight и аналогичными других производителей.
Кронштейн-проставка SCRA-67 обеспечивает высоту плоскости монтажа над плоскостью базы Picatinny 28 мм.
Кронштейн выполнен с небольшим выносом, в стиле оружия AR.
Тоннельная конструкция позволяет пользоваться штатными механическими прицельными приспособлениями оружия.
При установке непосредственно на AR высота оптической оси коллиматорного прицела соответствует концепции 1/3 lower co-witness – штатные механические прицельные приспособления занимают нижнюю треть поля зрения коллиматора:
Такое решение признано более практичным при использовании коллиматорного прицела на оружии типа AR, а так же позволяет использовать коллиматорный прицел в паре с магнифером (увеличителем).
В то же время, при установке коллиматорного прицела на пистолет, принято придерживаться концепции absolute co-witness, когда линии прицеливания через механические прицельные приспособления и через коллиматор соосны:
Для совместной установки с системами лазерных целеуказателей и ИК-осветителей:

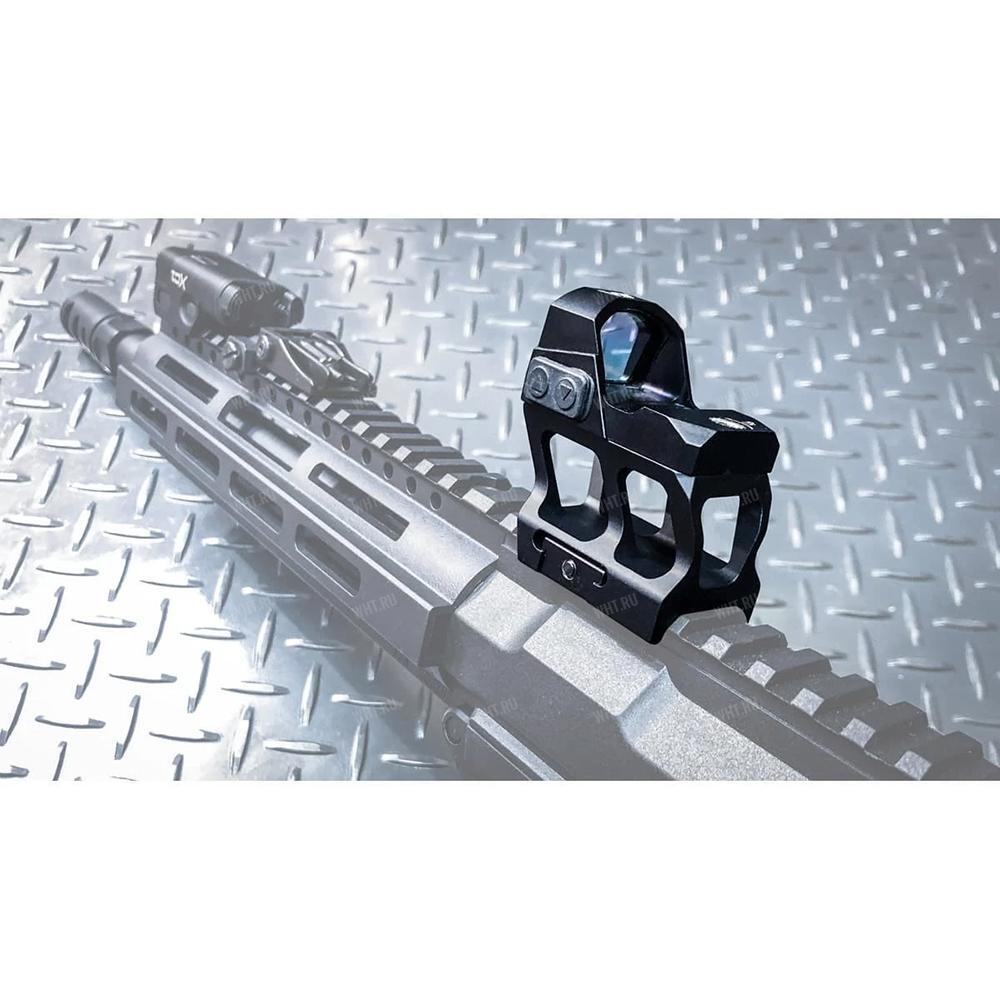

НА ОРУЖИИ AR:
Длина монтажной платформы для установки прицела: 46,5 мм
Длина площадки для установки на базу Picatinny: 40 мм
Масса: 42 грамма
Материал: 6061-T6
Покрытие: черное, матовое
Прецизионная обработка на станках с ЧПУ
Характеристики
Страна
Китай
Страна-изготовитель
Китай
Тип крепления
Picatinny,
Weaver
Быстросъемные
Нет
Поворотные
Нет
