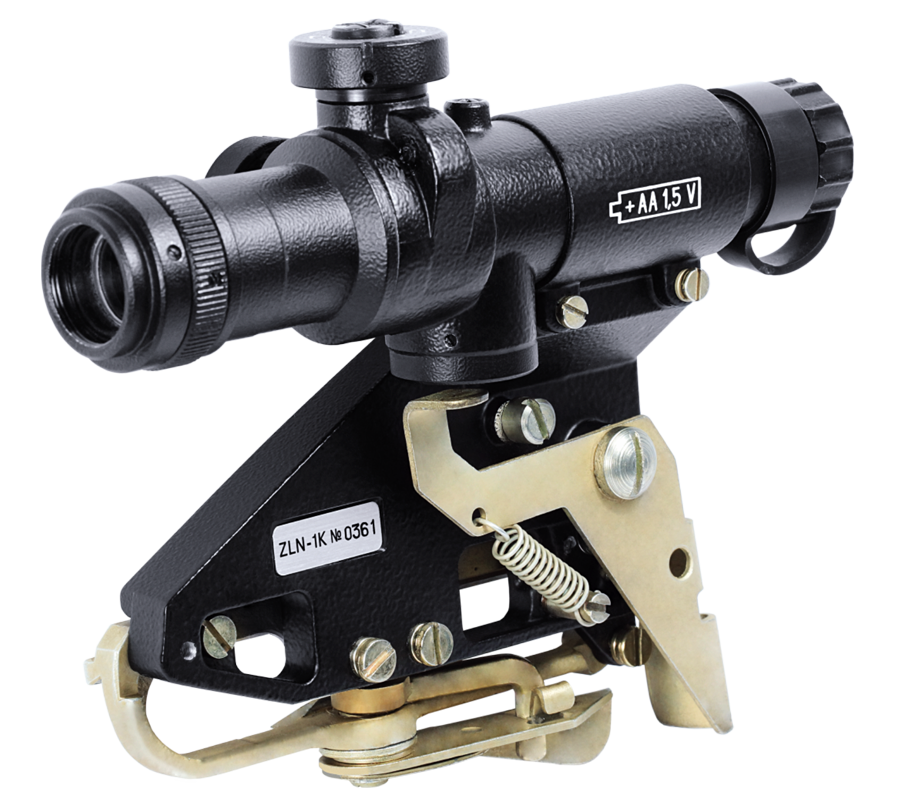

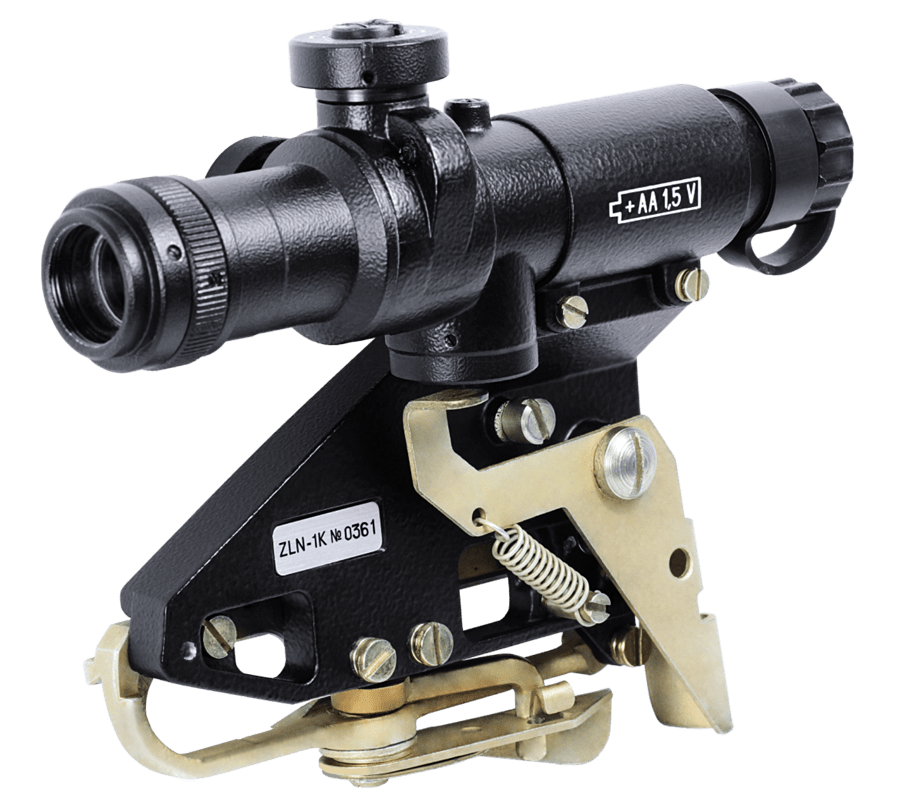

Описание
При совместной работе с очками ночного видения предназначен для наведения оружия на цель и для работы в качестве ИК-осветителя в ночное время суток.
Принцип действия основан на свойстве оптической системы и лазерного инфракрасного излучателя формировать световое пятно малых размеров на объекте.
Ведение стрельбы возможно из любого положения, достаточно навести световое пятно, видимое в прибор ночного видения, на цель, и произвести выстрел.
С помощью выверочных механизмов пристреливается как обычный прицел.
Целеуказатель устанавливается на охотничьем оружии с боковой планкой, с верхним ласточкиным хвостом, с планкой "Picatinny". Модификация ЦЛН-1КВ имеет выносную кнопку включения.
Посадочный диаметр 1 дюйм (25,4 мм).
Мощность светового потока регулируется ирисовой диафрагмой.
Целеуказатель может эксплуатироваться при температуре окружающего воздуха от плюс 40 С до минус 35 С и относительной влажности не более 95% при температуре 25 С.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Дальность действия, м, не менее |
150 |
|
Длина волны излучения, нм |
850 |
|
Диаметр пятна на расстоянии 100 м, мм |
30 |
|
Угол расходимости пучка излучения, мин, не более |
1 |
|
Угол расходимости пучка в режиме осветителя, град |
3 |
|
Выходная мощность, мВт |
0,5-5 |
|
Напряжение питания, В |
1 |
|
Ток потребления, мА |
100 |
|
Время непрерывной работы (при температуре +20°С), ч, не менее |
6 |
|
Габаритные размеры, мм (для ЦЛН-1К) |
145х50х133 |
|
Масса, кг, не более |
0,35 |

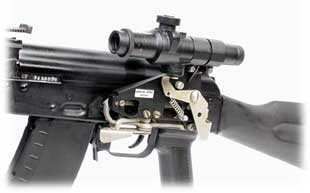

Вид на оружии:
Характеристики
Производитель
НПЗ (Швабе)
Страна
Россия
Страна-изготовитель
Россия
Дальность действия
150 м
Длина волны излучения, нм
850
Диаметр пятна на расстоянии 100 м, мм
30
