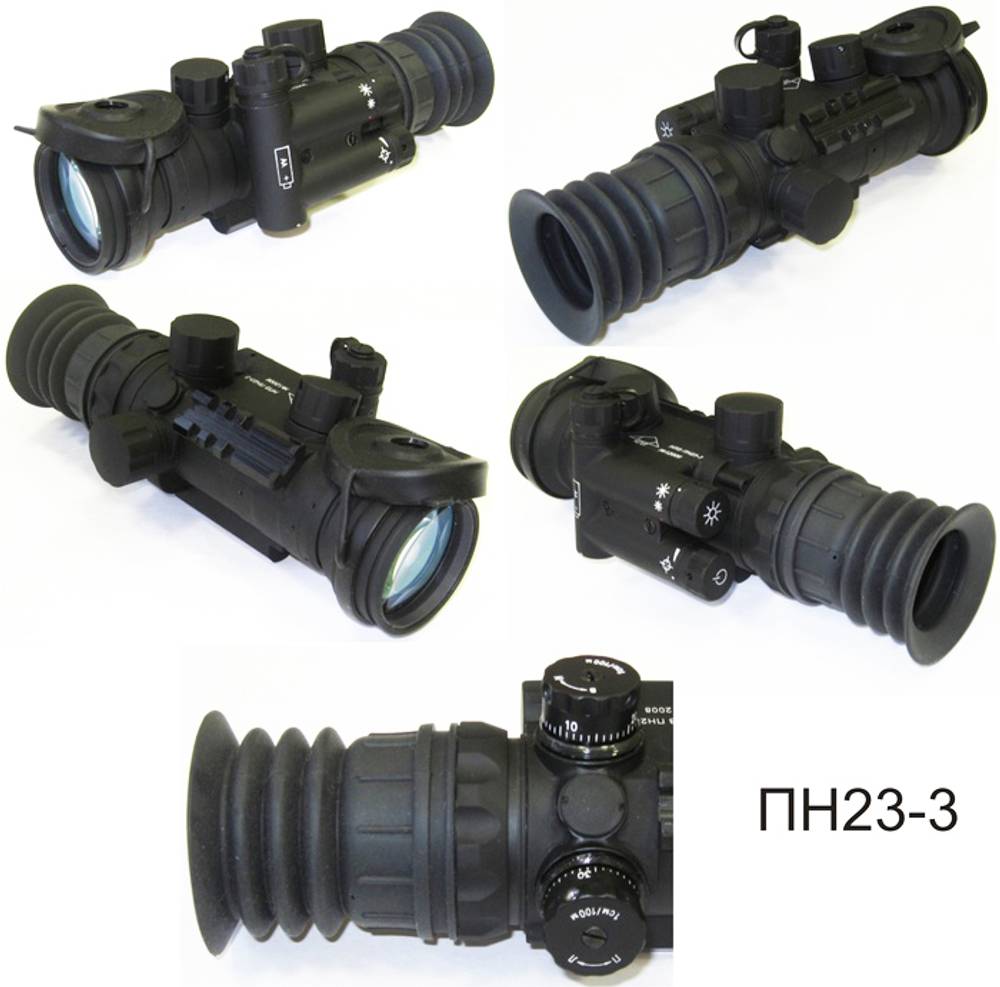

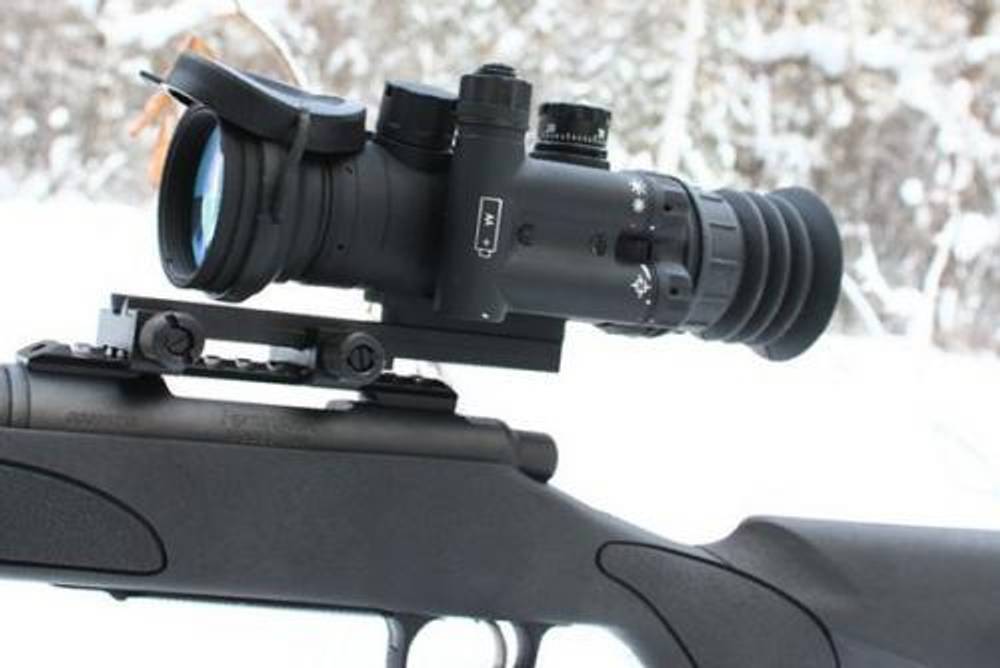

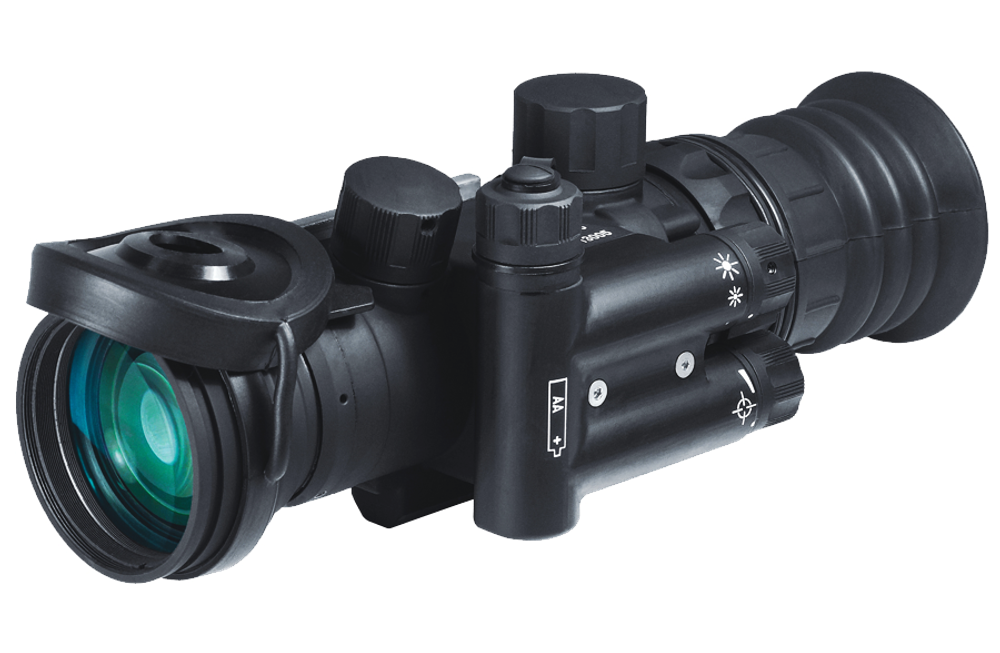

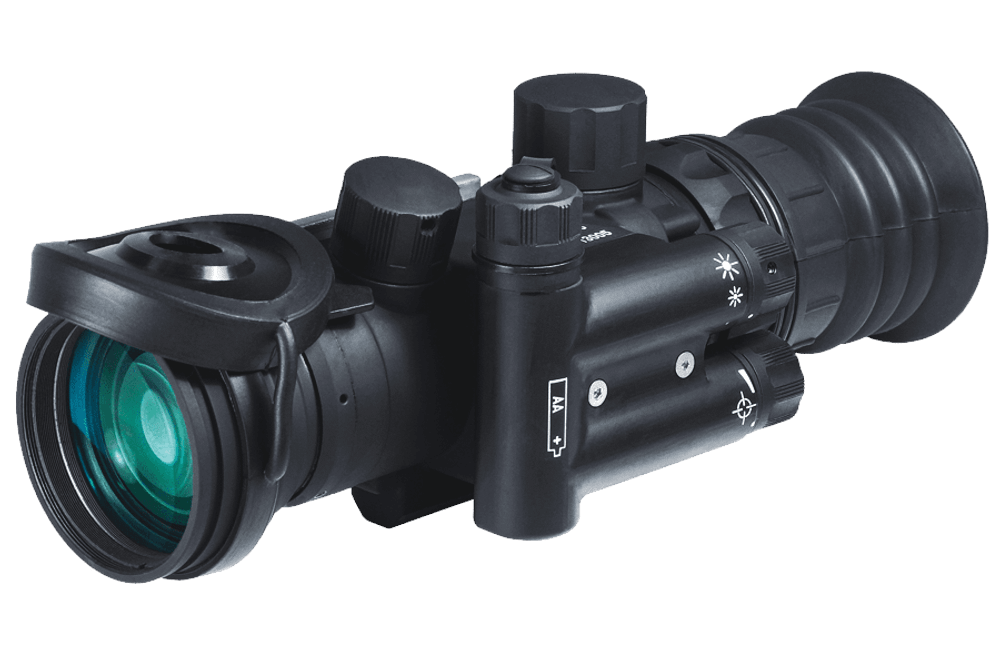

Ночной прицел ПН23-3 является продолжением серии малогабаритных прицелов, первым из которых стал серийно выпускаемый ПН-23. Имеет исполнение как с зеленым, так и с белым свечением люминофора.
ОСОБЕННОСТИ
- подвижка объектива с внутренней фокусировкой – от 10 м до бесконечности
- функция регулировки яркости экрана ЭОПа - позволяет стрелку самостоятельно установить яркость свечения ЭОПа в зависимости от внешних условий освещенности (в сумерки – на малой яркости 30%, в полной темноте – на максимальной), и тем самым создать комфортный контраст изображения
- одинаково успешно работает с положением выходного зрачка от 50 до 70 мм без существенного уменьшения поля зрения
- расход механизма выверок ±0-10 от центрального положения

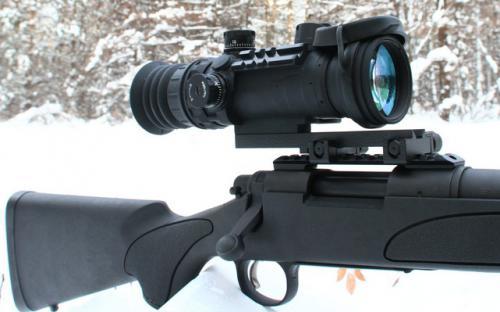

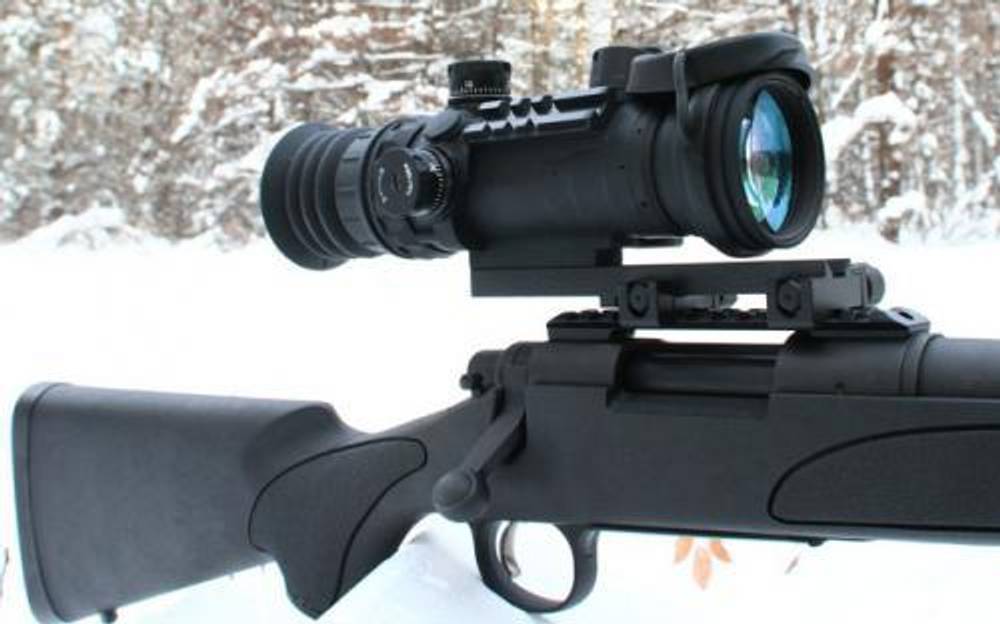

- на корпусе прицела установлена планка Пикатини для крепления внешнего ИК-осветителя (собственной ИК-подсветкой не оснащен)
- автоматическая защита от кратковременных вспышек света
Наряду с этим, прицел имеет светосильный объектив с многослойным просветляющим покрытием, диоптрийную подвижку ± 3 дптр., сохраняет работоспособность при температурах от минус 40 до 40oС, устойчив к ударной нагрузке калибров 9,3 мм для нарезного и 12 для гладкоствольного оружия.
Ночной прицел ПН23-3 имеет объектив с 3-х кратным увеличением. Устойчив к ударной нагрузке калибров 9,3 мм (для нарезного оружия) и 12 (для гладкоствольного).
|
ХАРАКТЕРИСТИКИ ЭОПА НОЧНОГО ПРИЦЕЛА ПН-23-3 |
|
|
Предел разрешения, штр./мм, минимум |
60 |
|
Интегральная чувствительность фотокатода, мкА/лм, минимальная/типичная |
1800/2000 |
|
Отношение сигнал/шум, не менее |
23 |
|
Коэффициент преобразования, минимальный/типичный |
35000/60000 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОЧНОГО ПРИЦЕЛА ПН-23-3 |
|
|
Дальность распознавания цели типа "Олень" при ЕНО, м |
400 |
|
Увеличение, крат |
3 |
|
Угловое поле зрения, град. |
12 |
|
Диаметр объектива, мм |
50 (1:1,6) |
|
Диаметр выходного зрачка, мм |
8 |
|
Удаление выходного зрачка, мм |
50 |
|
Расход механизма выверок по вертикали и по направлению, тыс. |
±0-10 |
|
Шаг выверки |
1 см на 100 м |
|
Фокусировка объектива, м |
10 - ∞ |
|
Диоптрийная подвижка окуляра, дптр. |
± 3 |
|
Регулировка яркости ЭОПа, % |
100 – 30 |
|
Напряжение питания, В |
1,1 – 1,5, элемент АА |
|
Время непрерывной работы от одного источника питания АА 1500мА/ч, ч |
15 при t 20oС |
|
Рабочая температура, oС |
± 40 |
|
Габаритные размеры, (ДхШхВ), мм |
238,5x97,5x85 |
|

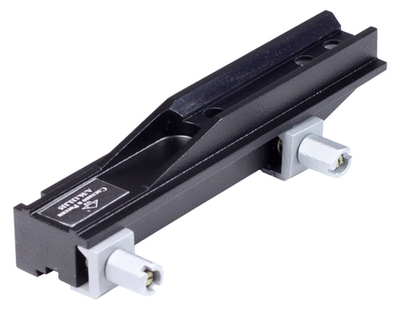

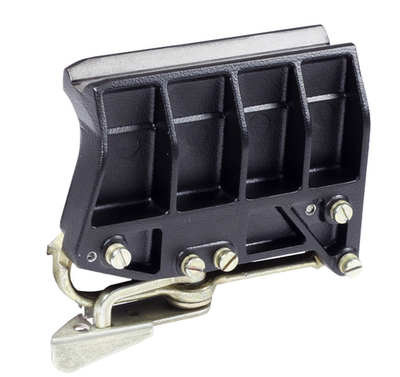

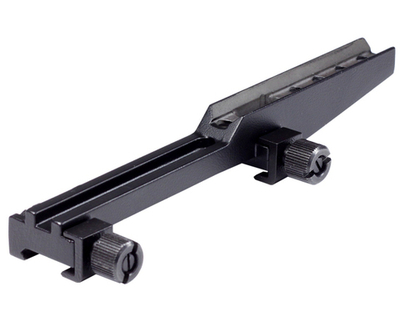

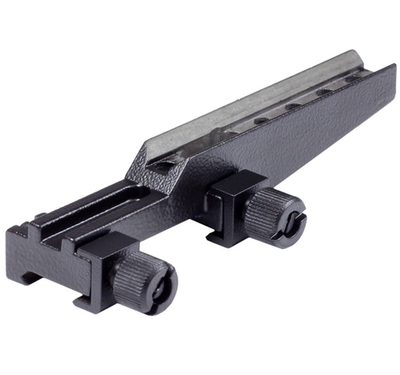

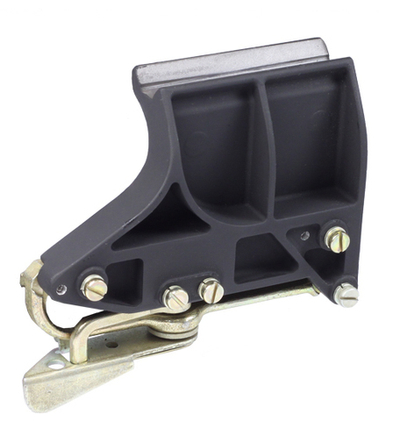

Масса с источником питания без кронштейна, кг |
0,95 |

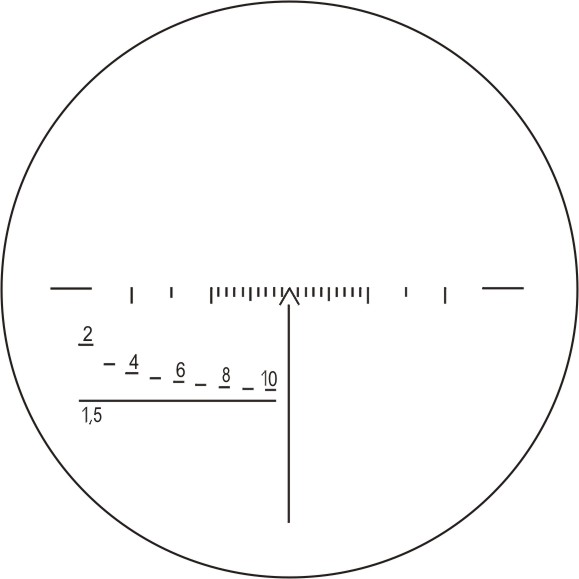

Ночной прицел ПН-23-3 имеет 3 варианта исполнения сетки:

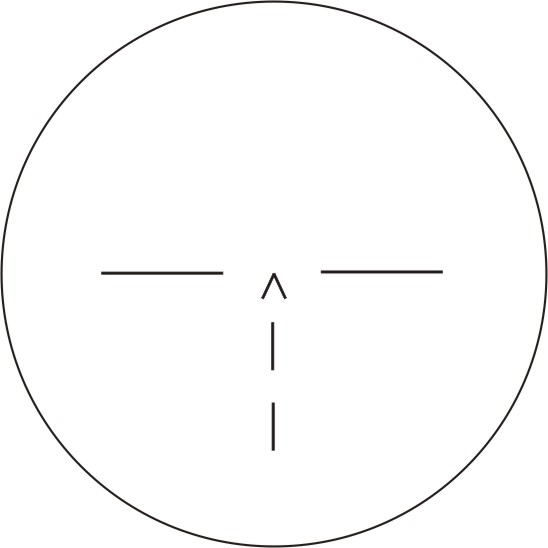

1. С пикой в центре поля зрения
2. С дальномерной шкалой

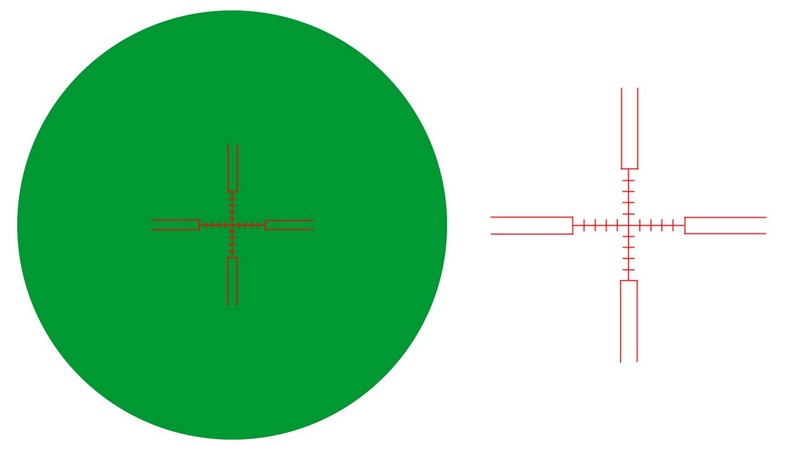

3. Типа "mil-dot"

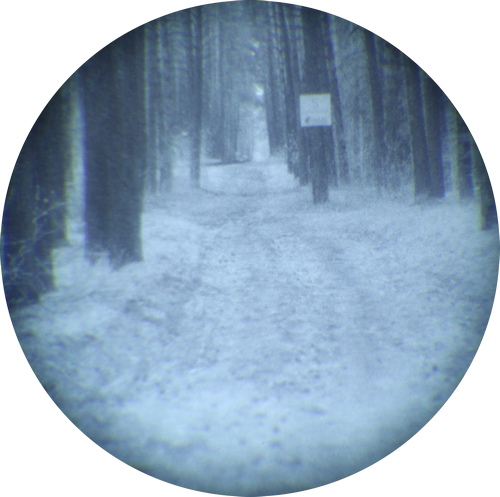

Вид поля зрения с черно-белым ЭОПом (белое свечение люминофора).
