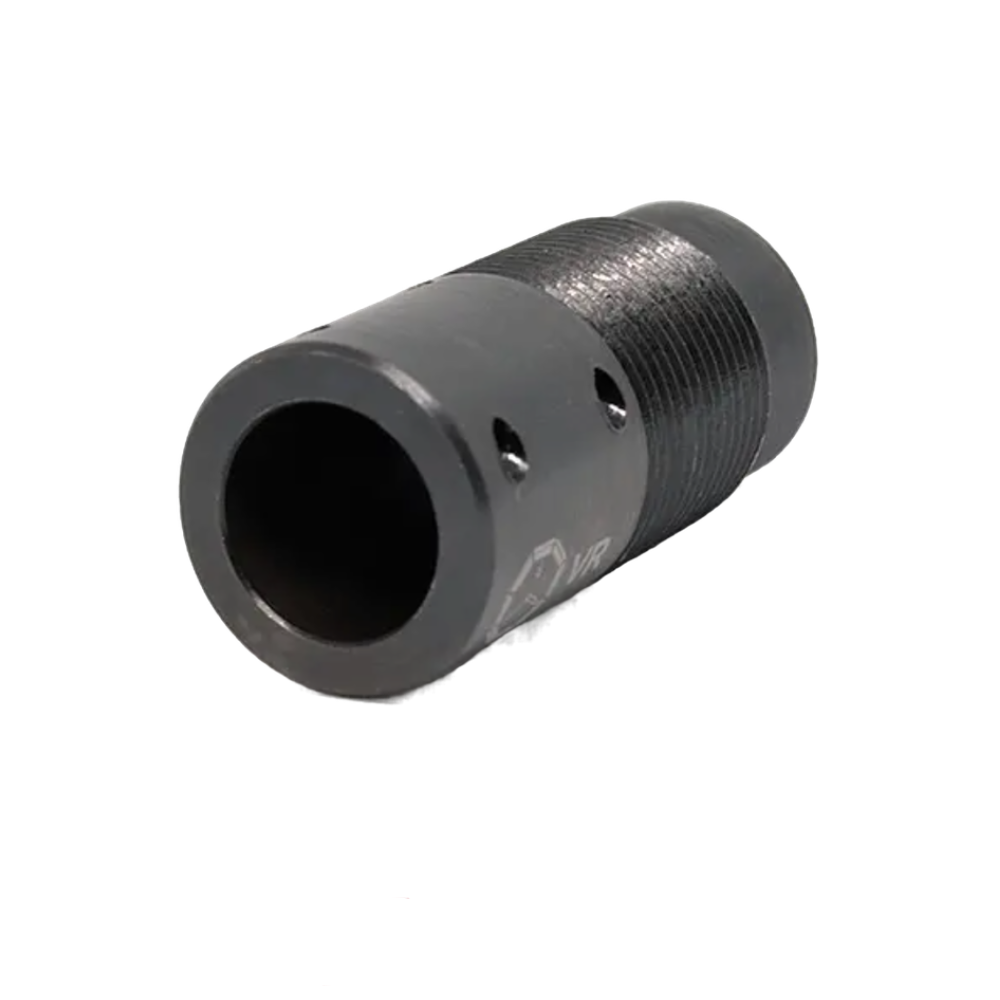

Переходник-адаптер предназначен для установки на дульный срез винтовки СВД и его версии карабина Тигр, вместо штатной мушки-пламегасителя для формирования на дульном срезе резьбы М24х1,5.
Данная модернизация дульного среза карабина позволяет в дальнейшем устанавливать на его ствол различные модели пламегасителей и глушителей (ДТКП).

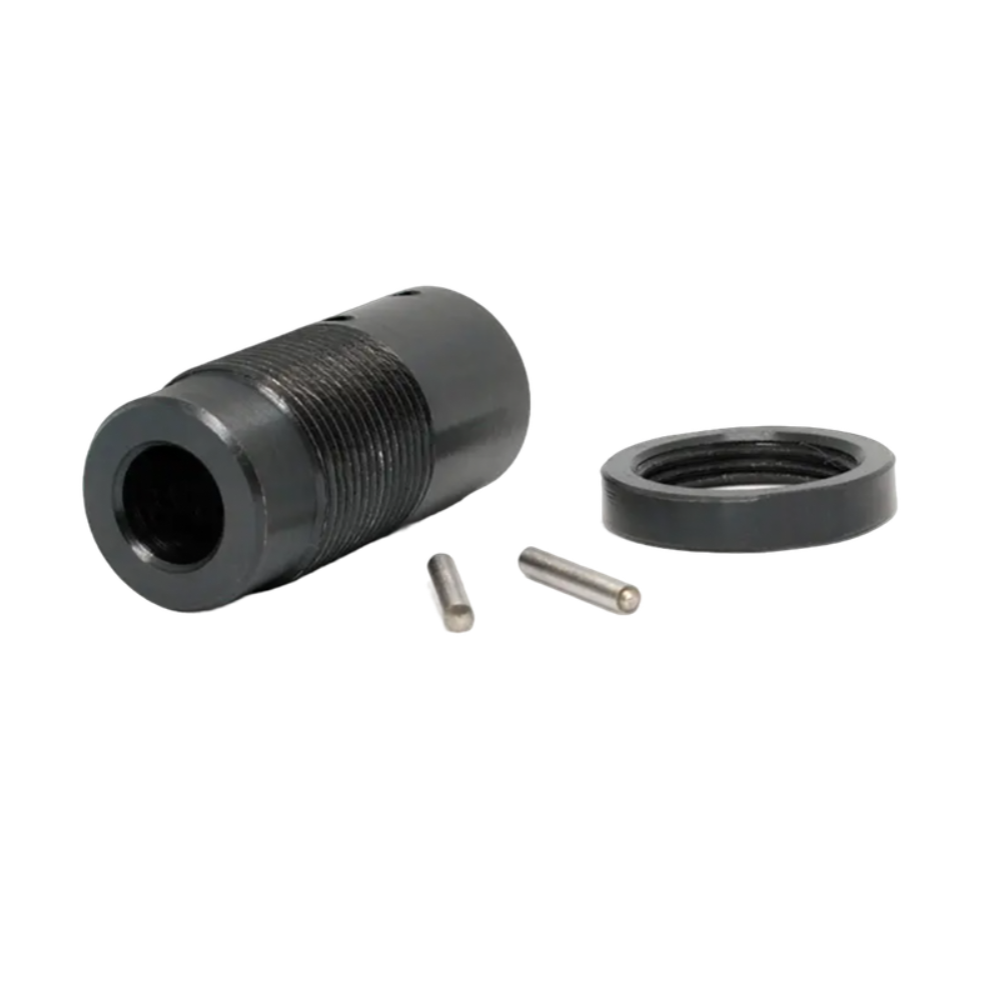

В комплекте прилагается два штифта и контргайка для фиксации ДТК, если это предусмотрено его конструкцией.
Для соосной установки глушителя "с упором в срез" адаптера, фиксирующую гайку необходимо удалить с переходника.
Совместимость:
- СВД
- Тигр (короткий и длинный щелевой пламегаситель-мушка)
Технические характеристики:
- Диаметр, мм: 23
- Длина, мм: 55
- Масса, грамм: 123
- Материал: сталь
- Резьба: М24х1,5
- Диаметр посадочного отверстия в переходнике-адаптере: 16,0 мм
Конструкция:
- Ставится на место колодки штатной мушки-пламегасителя
- Фиксируется двумя пинами (штифтами)
- С помощью контргайки можно фиксировать на устройстве дульный тормоз-компенсатор (ДТК)
Преимущества:
- Высокая надежность и точность конструкции - произвольный срыв гарантированно невозможен, максимально высокая степень соосности
- Функциональность - установка любого ДТК или ДТКП (глушителя) с резьбой М24х1,5 и соответствующим оружию калибром
Порядок установки:
- Разрядить оружие, отсоединить магазин, проверить отсутствие патрона в патроннике, поставить затвор на задержку
- Штатную мушку-пламегаситель фиксируют на стволе 2 штифта. Перед удалением мушки их необходимо выбить стальной твердосплавной выколоткой диаметром 2...2.5 мм.
- Аккуратно сбить саму мушку со ствола (при необходимости, для облегчения схода, прогреть её газовой мини-горелкой)
- Очистить дульную поверхность ствола и отверстия от штифтов
- Выставить плоскость заходной части переходника-адаптера перпендикулярно оси канала ствола с учётом совмещения отверстий под штифты с выборками на стволе
- Лёгким постукиванием пластиковой киянки (или молотком через проставку) осадить его на ствол до совмещения отверстий в адаптере с лысками на стволе.
- Зафиксировать переходник штифтами
- Если штифты осаживаются в посадочные отверстия с большим усилием, предварительно пройти отверстия сверлом по металлу диаметром 3,0 мм
- При необходимости чуть расклепать штифты для невозможности их самоизвлечения
