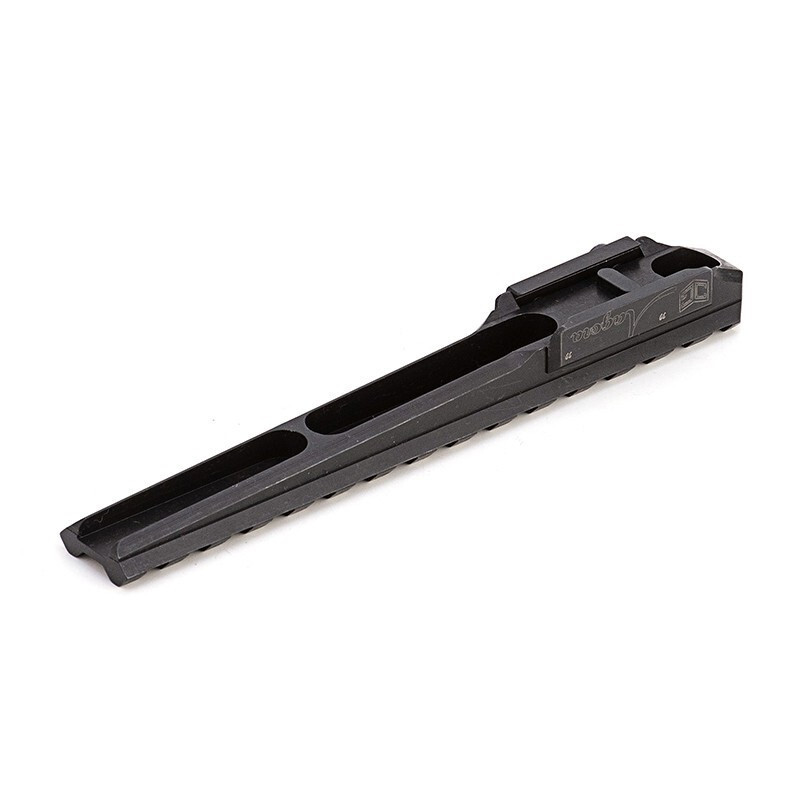

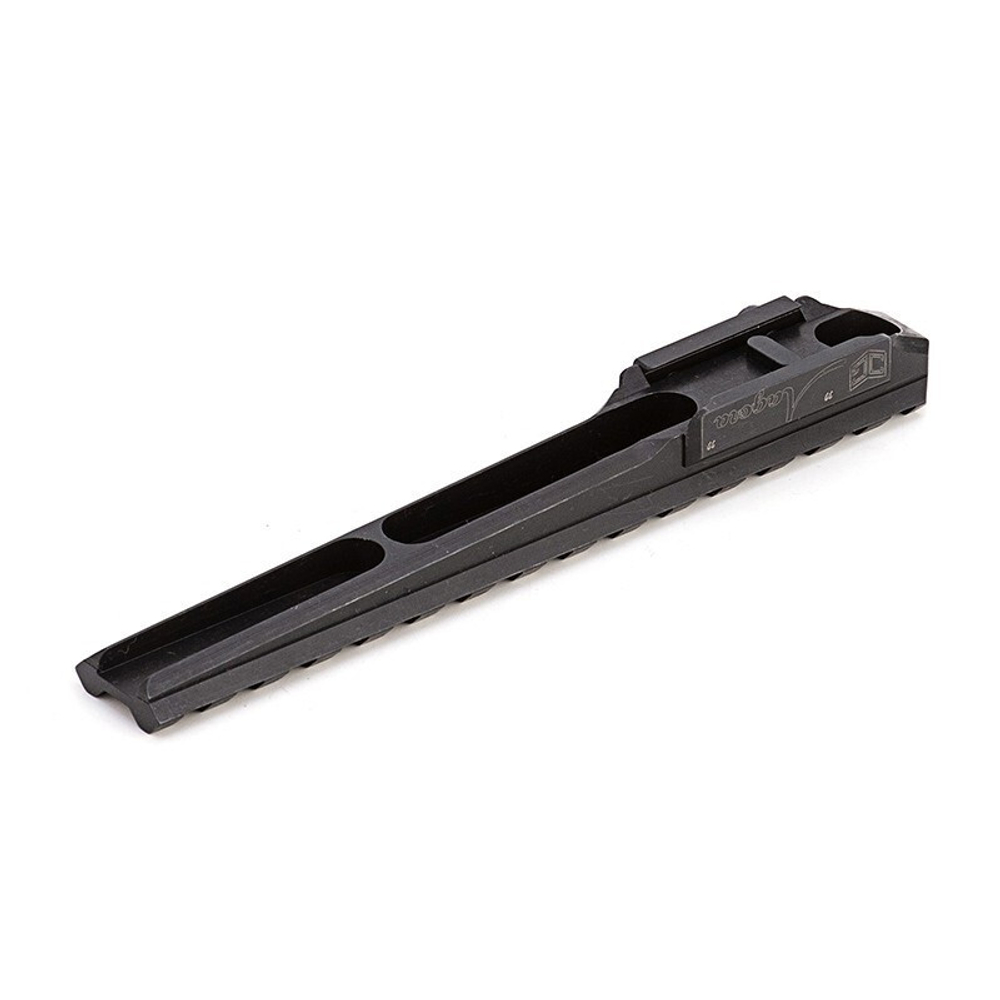

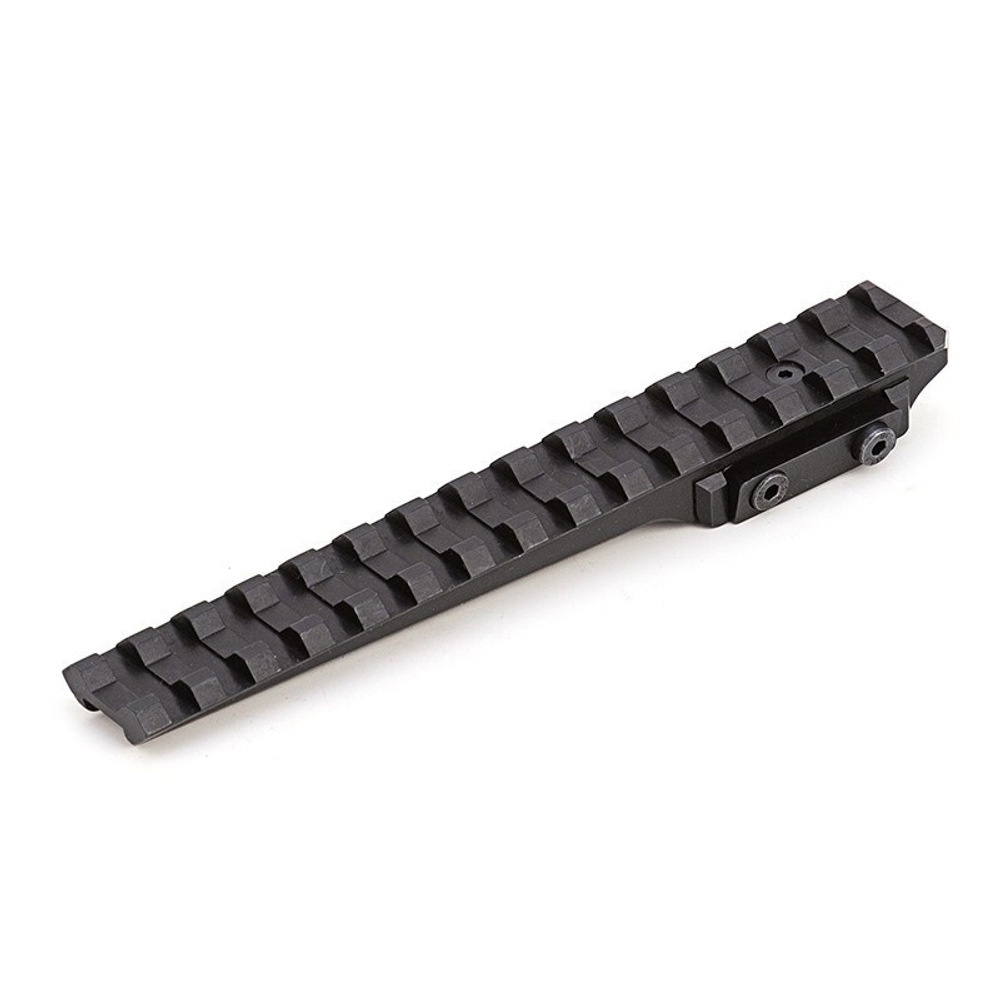

Планка Askern для ружей и карабинов «ЛАДОГА»
Кронштейн предназначен для создания посадочного места по стандарту MIL-STD-1913 (Picatinny rail). С помощью кронштейна можно установить оптические прицельные приспособления на ружья и карабины моделей «ЛАДОГА-366».
Кронштейн предназначен для установки коллиматорных, оптических и электронно-оптических прицелов массой (вместе с кольцами) не более 0.7 кг.
УСТАНОВКА КРОНШТЕЙНА НА ОРУЖИЕ:
Убедиться в чистоте продольных выборок и поперечного паза на муфте ствола вашего оружия.
Открутить крепежные винты кронштейна шестигранником 2.5 мм на несколько оборотов.
Установить кронштейн на муфту ствола свободным концом в сторону затыльника, совместив лапу с поперечным пазом на муфте.
Прижать сухарь и закрутить винты до упора. Проверить отсутствие шатания кронштейна на посадочном месте. При необходимости ослабить винты, поправить кронштейн и затянуть винты до упора.
Установить прицел на кронштейн согласно инструкции по применению колец.
Привести прицел к нормальному бою согласно инструкции по его применению.
После 50 выстрелов проверить затяжку крепежных винтов и отсутствие шатания кронштейна. При необходимости затянуть винты.
