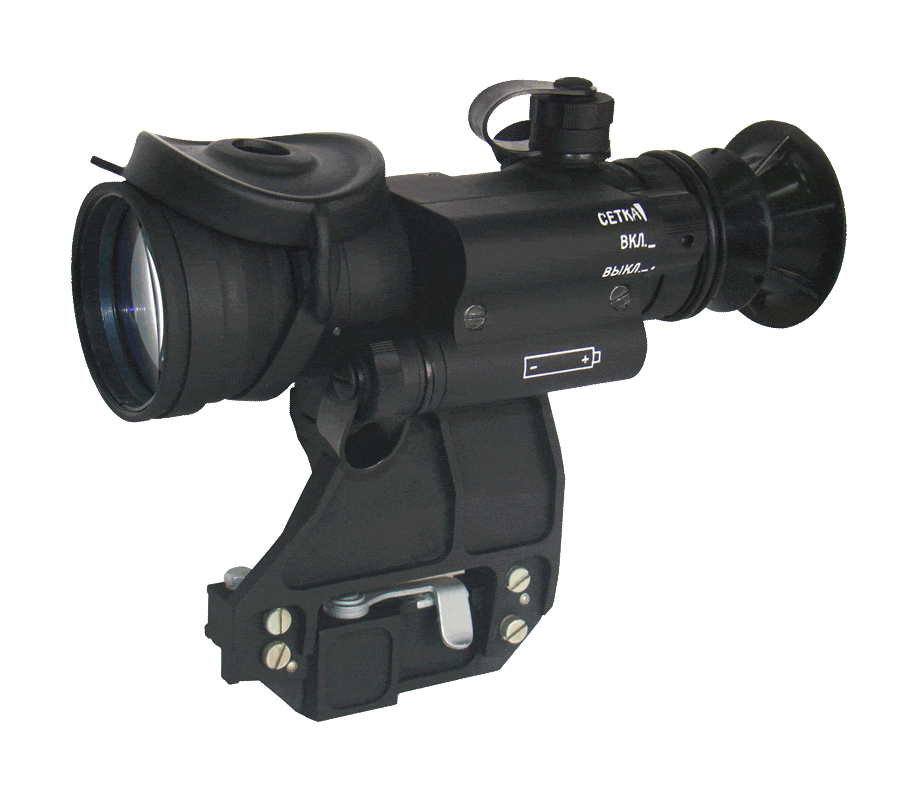

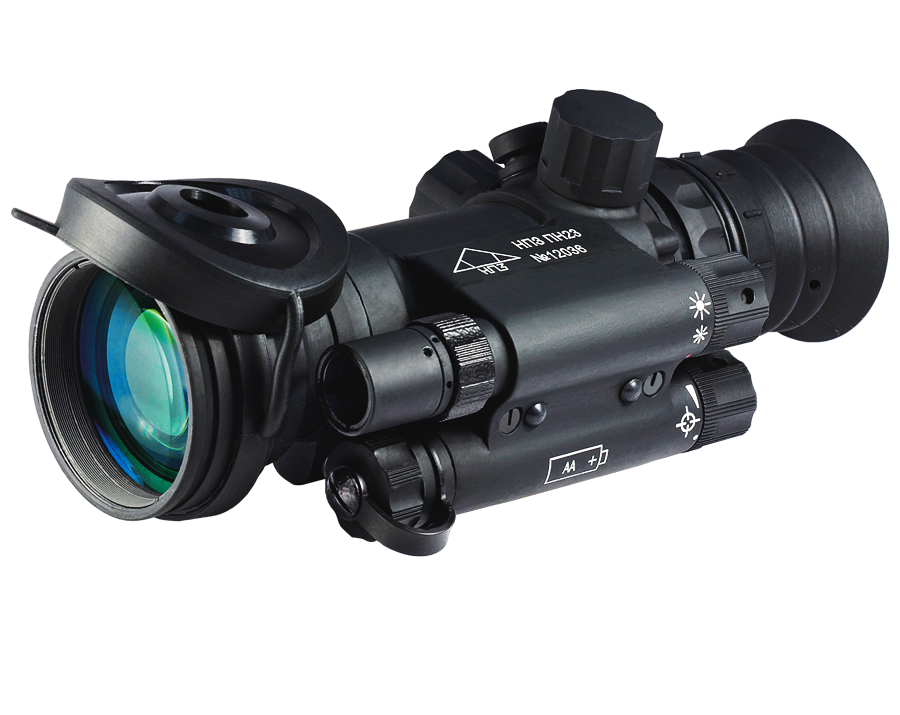

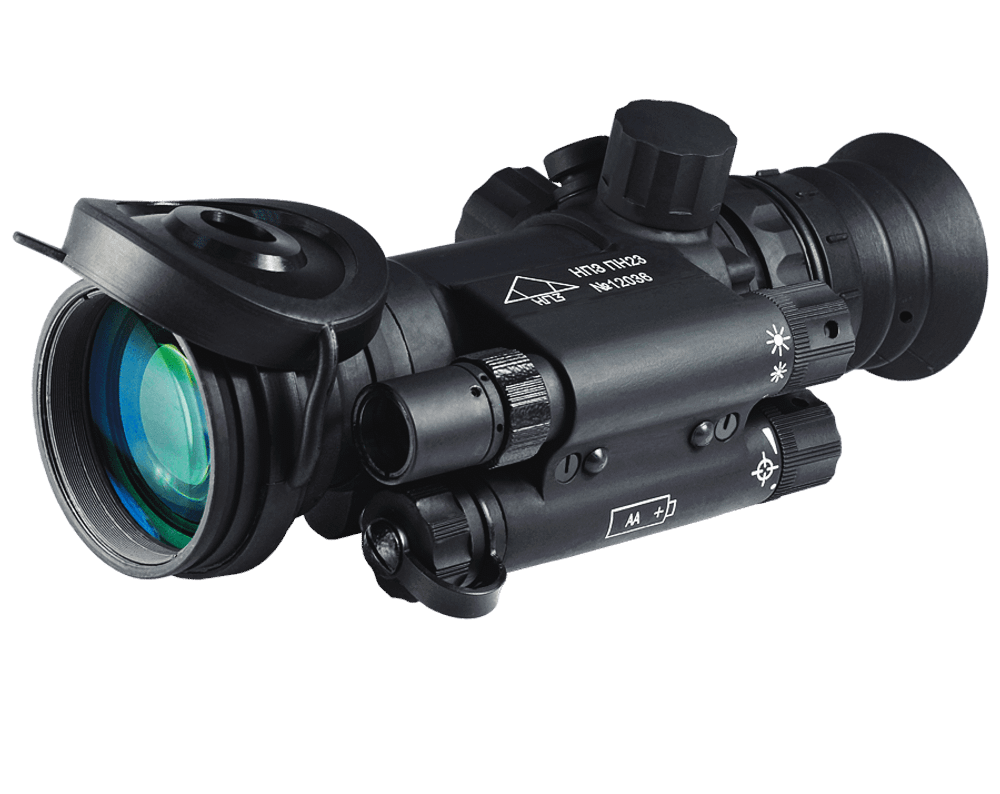

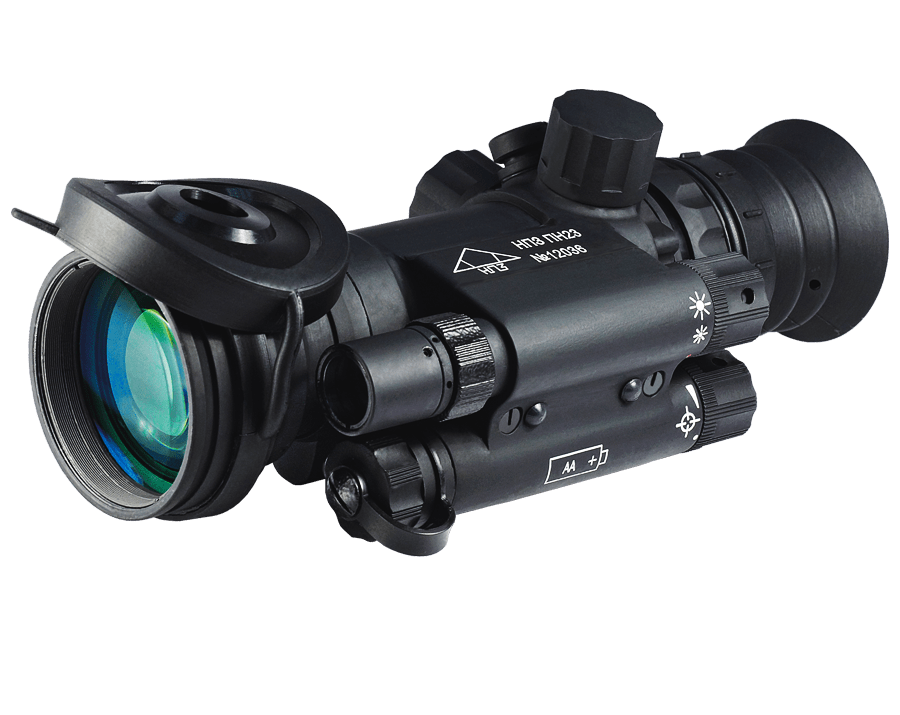

Предназначен для наблюдения за местностью и ведения прицельной стрельбы из охотничьего оружия в условиях естественной ночной освещенности от 3х10-3 (безлунная ночь) до 1,5 лк (сумерки). Встроенный инфракрасный осветитель позволяет вести наблюдение и прицельную стрельбу в условиях пониженной освещенности и в полной темноте. Осветитель оснащен шаровым поворотным механизмом, позволяющим направлять луч подсветки в заданном направлении.
Прицел устойчив к ударной нагрузке калибров 9,3 мм (для нарезного оружия) и 12 (для гладкоствольного).
Диапазон рабочих температур - от минус 40 до плюс 40o С.
Каждый прицел проходит жесткий цикл приемо-сдаточных испытаний, включающий испытания на ударном стенде, испытания на герметичность, испытания на мороз и пр.
ОСОБЕННОСТИ
- ЭОП поколения 2+/ 3
- Модульная конструкция (позволяет установить прицел практически на любое оружие)
- Поворотный узел ИК-осветителя
- Регулировка яркости свечения сетки
- Автоматическая защита от кратковременных вспышек света
ХАРАКТЕРИСТИКИ ЭОПА
|
Поколение |
3 |
|
Интегральная чувствительность фотокатода, мкА/лм, min/типичная |
1800/2000 |
|
Предел разрешения, штр./мм, минимум |
60 |
|
Коэффициент преобразования, минимальный / типичный |
35000/60000 |
|
Отношение сигнал/шум, не менее |
23 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Дальность распознавания цели типа "Олень", м |
400 |
|
Увеличение, крат |
3 |
|
Угловое поле в пространстве предметов, град |
12,5 |
|
Диаметр выходного зрачка, мм |
8 |
|
Удаление выходного зрачка, мм |
35 |
|
Диапазон диоптрийной установки окуляра, дптр. |
±3 |
|
Диаметр объектива, мм |
50 |
|
Фокусное расстояние объектива, мм/относительное отверстие |
80/1:1,6 |
|
Диапазон выверки линии прицеливания по высоте и по направлению, (т.д.): |
± 0-10 |
|
Шаг (клик, щелчок) выверки по высоте и по направлению: |
1 см на 100м |
|
Напряжение питания, В |
1,1 до 1,5 (1,5 рекомендуется) |
|
Время непрерывной работы прибора от 0 до 40oC, часов: |
|
|
Источник питания |
1xАА |
|
Габаритные размеры без кронштейна, мм |
209х93х81 |
|
Масса без кронштейна, г |
670 |
1. С точкой в центре поля зрения;
2. С пикой в центре поля зрения;
3. Типа "mil-dot".
Вариант 1. Сетка с точкой. Вид поля зрения. Вид штрихов.
Вариант 2. Сетка с пикой. Вид поля зрения. Вид штрихов.
Вариант 3. Сетка типа "mil-dot". Вид поля зрения. Вид штрихов.
