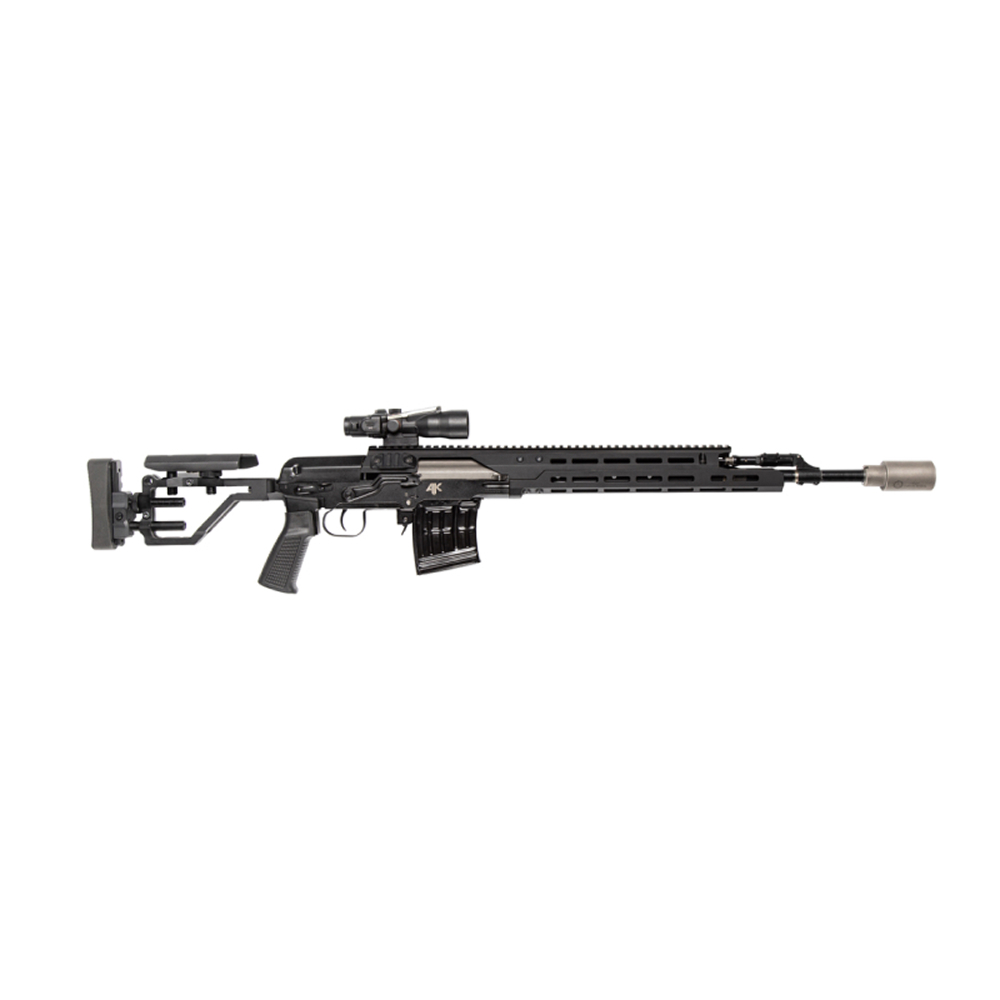

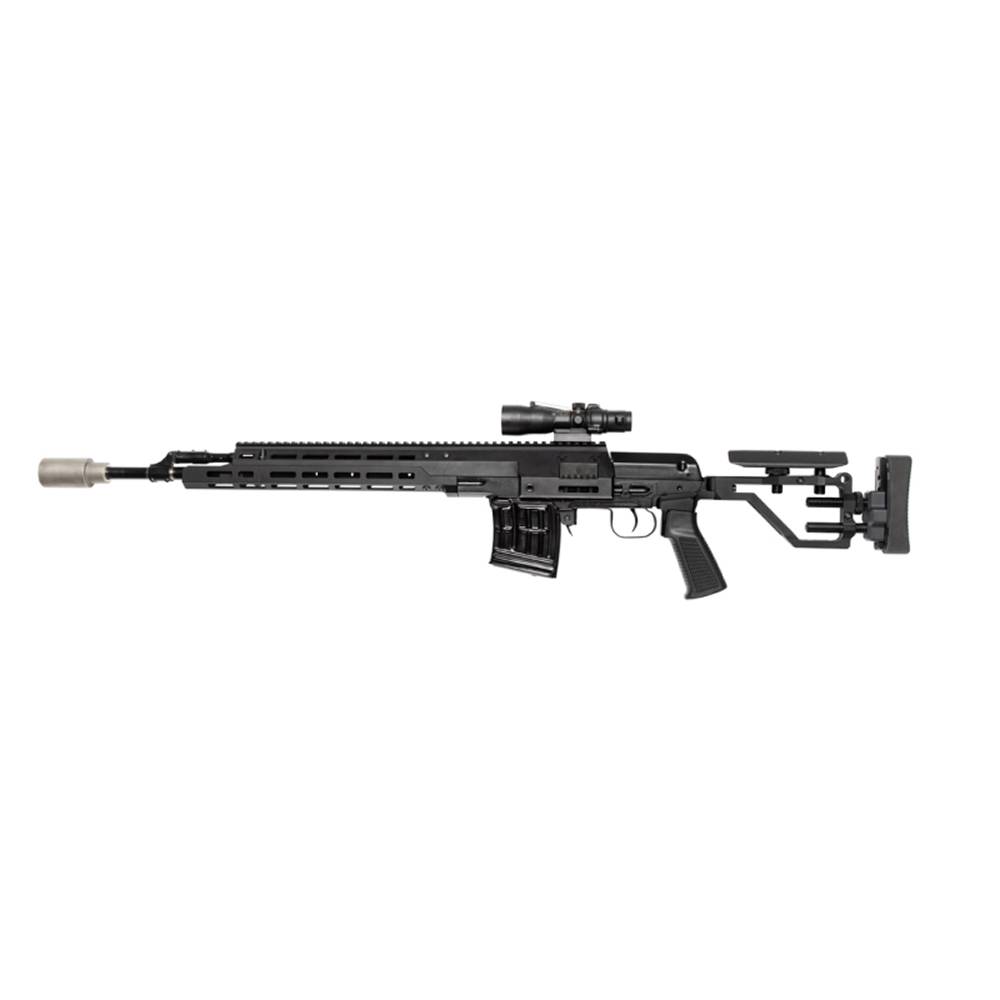

Шасси МК1 M-LOK на СВД, Тигр, TG3, SAG

Шасси на СВД - комплект тюнинга для снайперской винтовки Драгунова и ее гражданских аналогов. При эксплуатации достигается: повышение показателей точности стрельбы и широкие возможности использования навесного оборудования (оптических и коллиматорных прицелов, предобъективных насадок, сошек и т.д.).

Особенности:

• Шасси на СВД имеет уникальную систему крепления на оружие. Связующим звеном выступает цельнофрезированная стальная муфта (barrel nut), закрепляющаяся в месте сочленения ствола и ствольной коробки. В свою очередь, на нее болтовым соединением крепится нижняя (lower) и верхняя (upper) часть цевья;
• Жесткое крепление деталей друг к другу, а также дополнительная фиксация на ласточкином хвосте, исключает любые колебания и отклонение СТП (средняя точка попадания);
• Шасси на СВД предоставляет возможность вывесить ствол. Это значит, что цевье закреплено только в основании ствольной коробки, что положительно сказывается на кучности боя оружия (амплитуда колебаний ствола при выстреле становится однообразной);
• В отличие от боковых кронштейнов, прицельное оборудование, размещенное на шасси, уменьшает габариты профиля оружия;
• Пазы стандарта M-LOK, расположенные по всей площади изделия, позволяют использовать дополнительные планки и обвес;
• Шасси на СВД оборудовано сверху планкой Piсatinny на 45 шагов (длина 48 см);
• Расположение рельсы над стволом аналогично высоте прицельной линии винтовки AR-15, в результате чего можно пользоваться кронштейнами прицелов и механическими прицельными приспособлениями для системы AR;
• В шасси на СВД заложена модульность конструкции - нижняя вставка съемная, возможны её вариации разной длины.

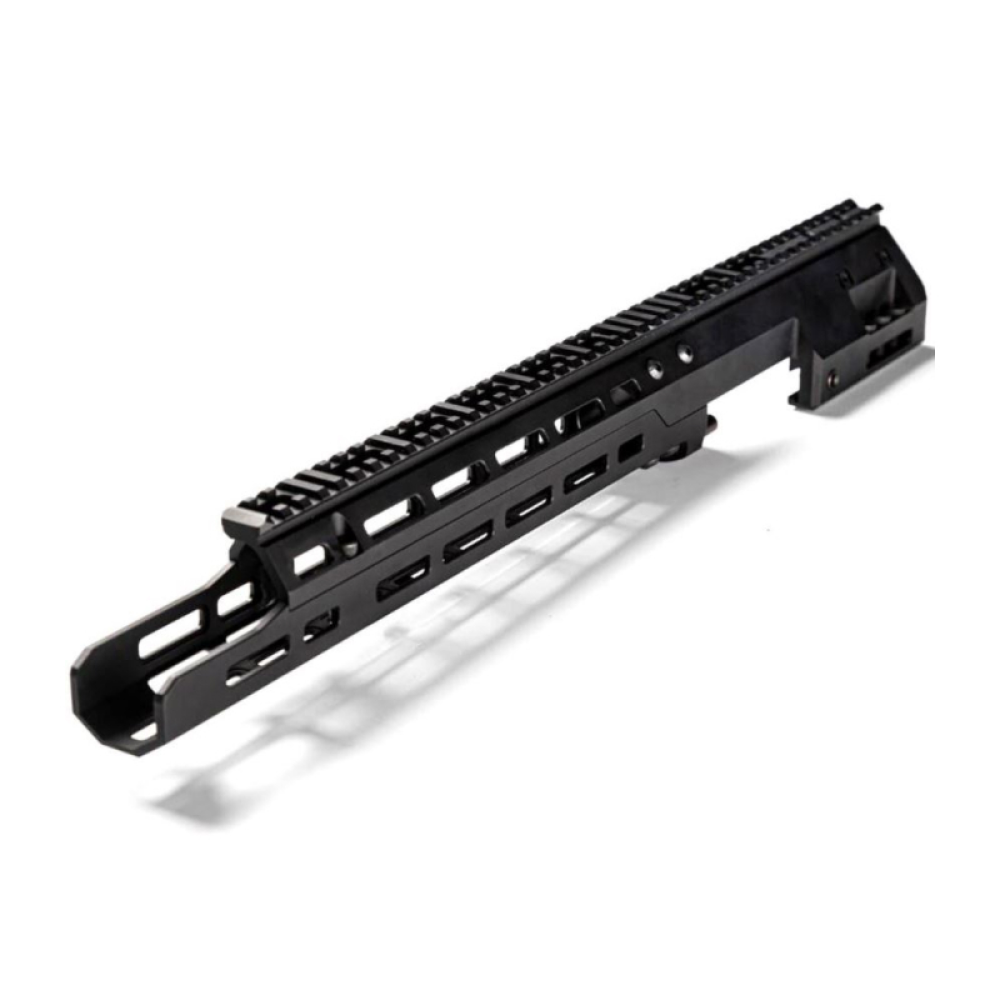

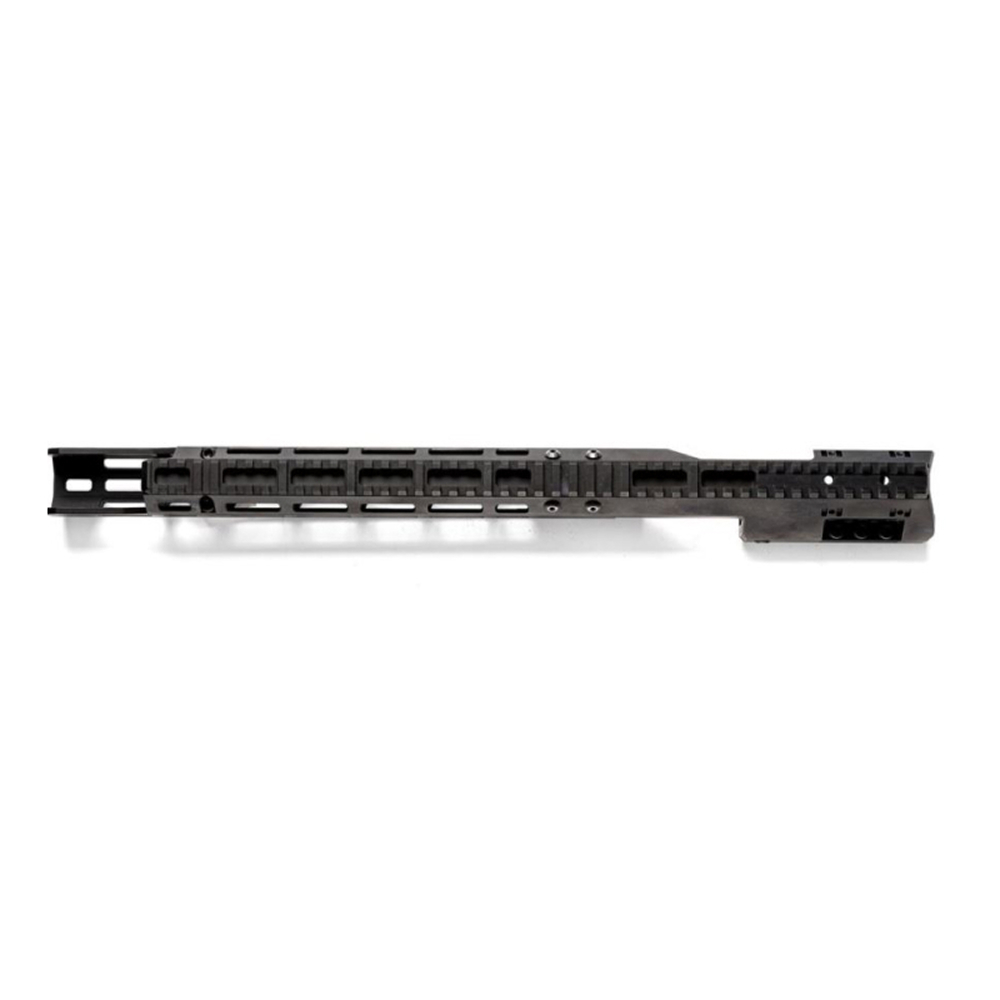

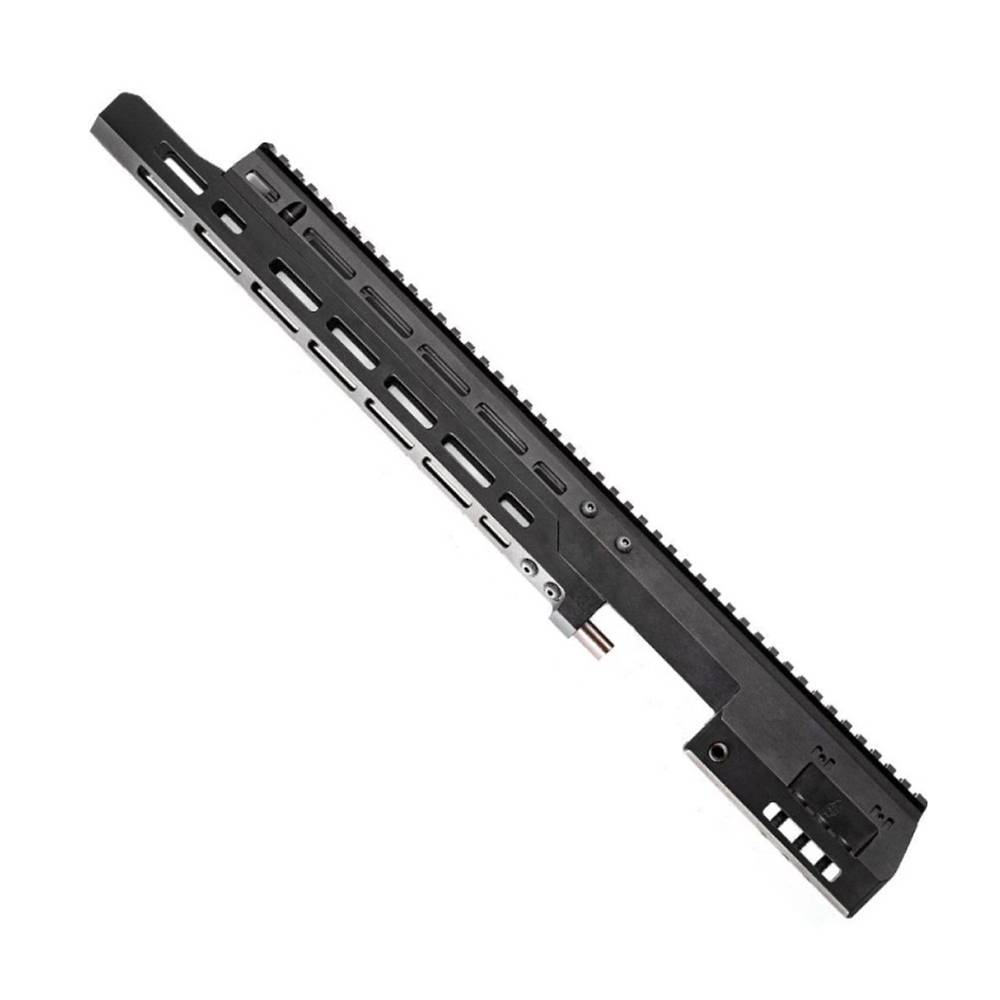

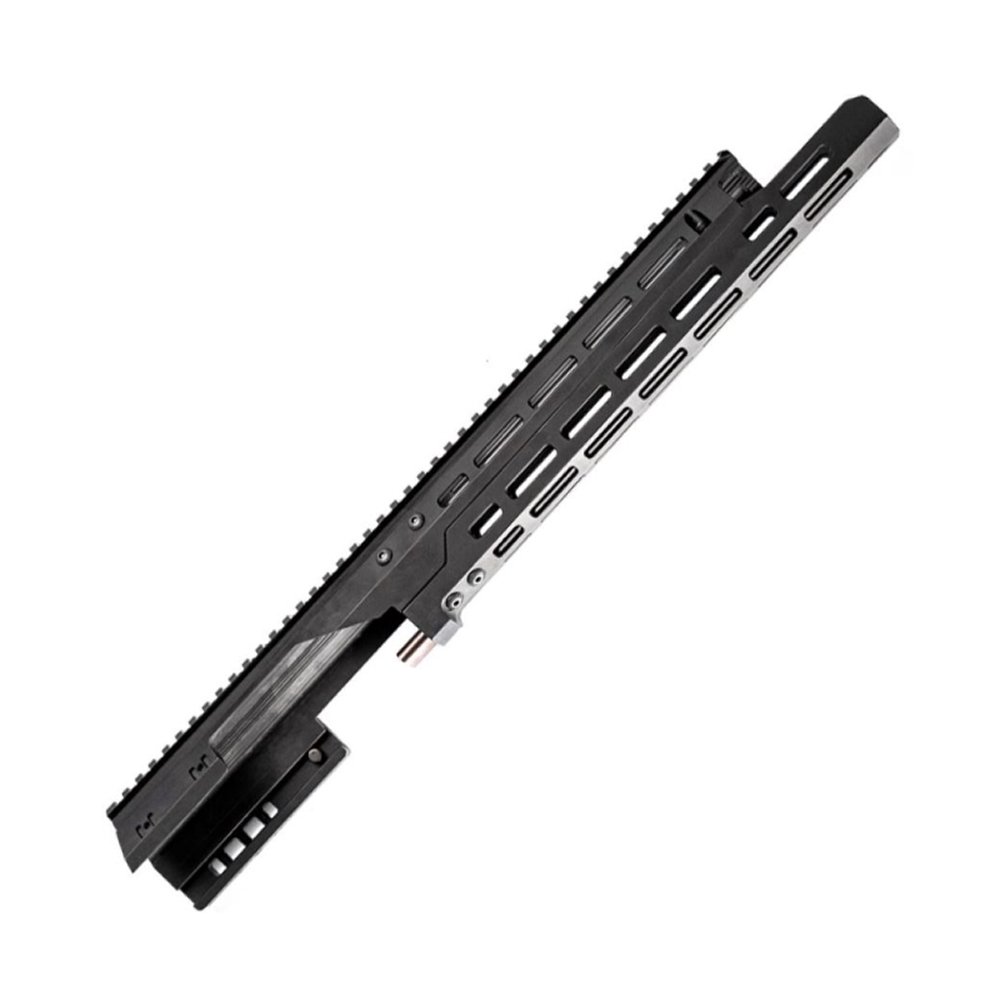

Шасси состоит из:

• Стальной фрезерованной несущей муфты, являющейся центральным высоконагруженным несущим элементом. Муфта служит блоком крепления для верхней планки и нижнего полуцевья

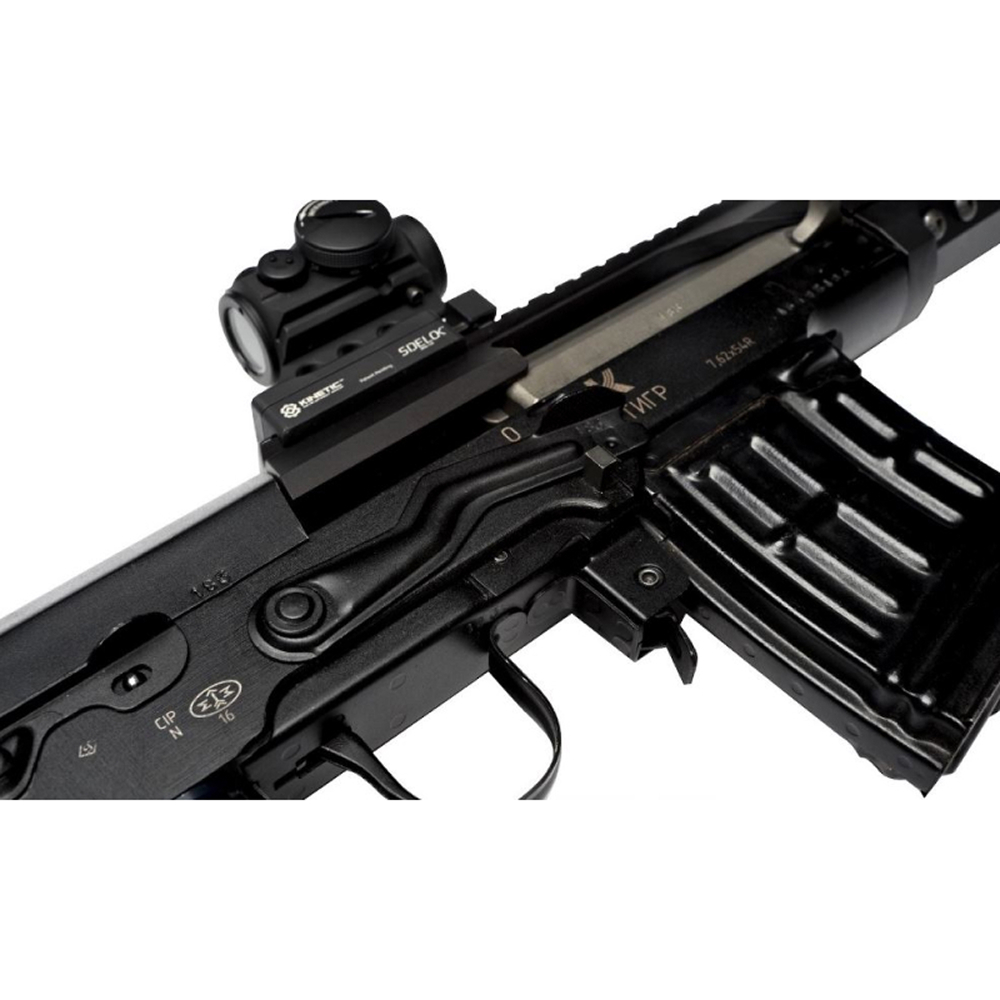

• Высокопрочной низкой верхней планки с наклоном 20МОА и общей длиной 465мм. Позволяет одновременный монтаж полноразмерного дневного прицела и предобъективной ночной или тепловизионной насадки. Верхняя планка одновременно крепится на стальную муфту и на боковой ластохвост (способ крепления запатентован), что обеспечивает двуарочное силовое крепление оптики к ствольной коробке.
• Цельнофрезерованное нижнее полуцевье, крепящееся к стальной муфте и к верхней планке. Позволяет установить сошки в удобной для стрелка точке, за счет свободновывешенности ствола позволяет использовать сошки \ опору без изменения СТП.

Совместимость:

• СВД;
• Карабин Тигр;
• СВДС.

Характеристики:

• Баллистический наклон - 20 МОА;
• Габариты (ДхШхВ, см) - 53.2х5х6.7;
• Вес, г - 958;
• Материал - алюминиевый сплав Д16Т (lower), В95Т (upper), сталь (barrel nut).

Установка:

1. Демонтировать пламегаситель, основание целика, газовый блок, оковки цевья, закладное крепление.
2. Поставить ствольную муфту, при необходимости подогнать ее под размер ствольной коробки.
3. Смонтировать газблок на место, настроить его таким образом, чтобы толкатель поршня не выступал из соответствующего ему отверстия в муфте.
4. Закрепить верх шасси на адаптере и "ласточкином хвосте".
5. Установить нижнюю панель.
6. Крышку ствольной коробки необходимо обрезать по месту ее плотного прилегания к верхней детали цевья.
7. Поставить пламегаситель обратно.

Инструкция по установке шасси на Ваше оружие
