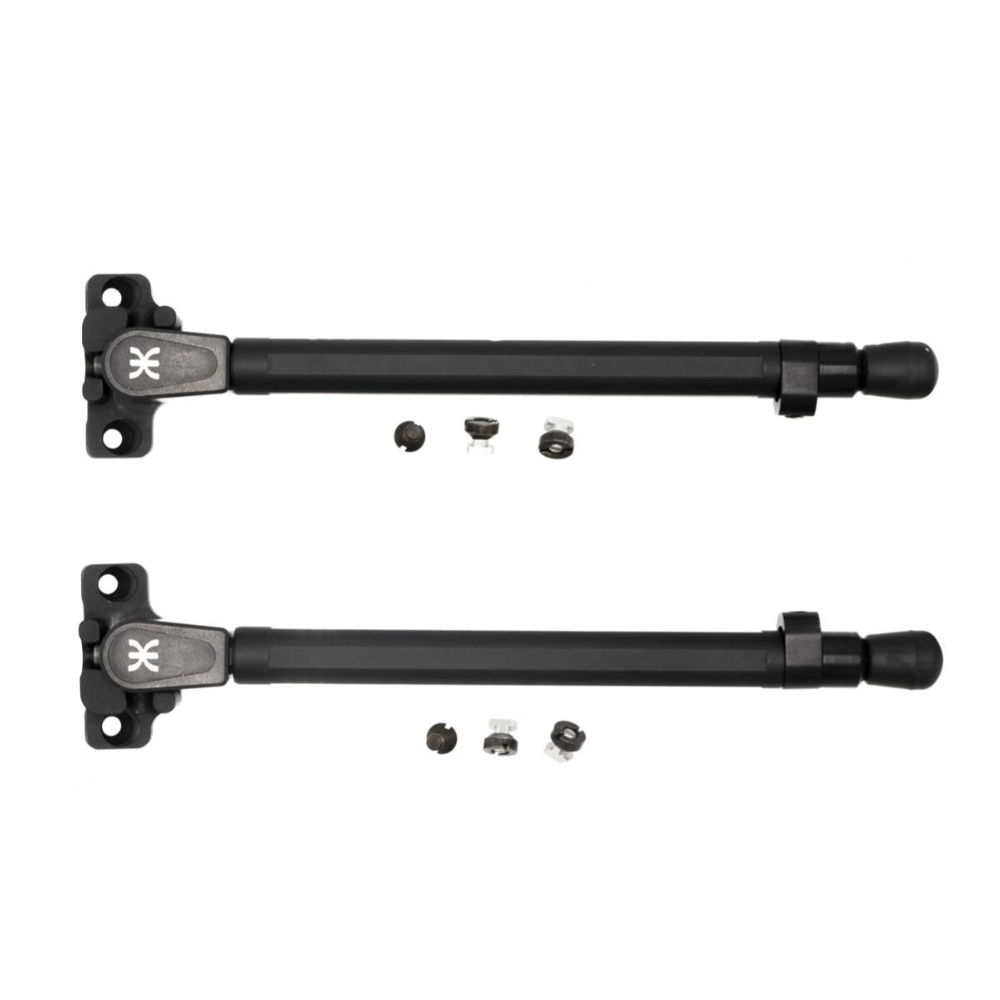

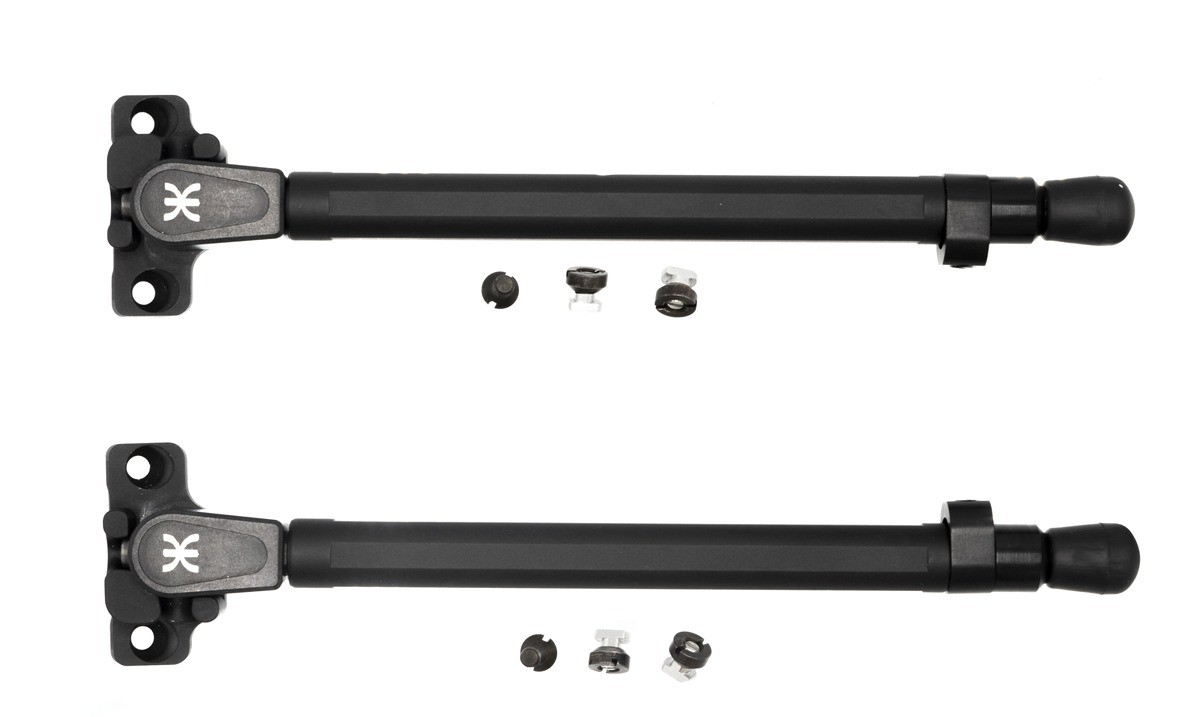

Сошки "Жук-1" на направляющую Базис, Picatinny, алюминиевый сплав

Сошки «Жук-1» предназначены для установки на боковые направляющие Базис.
Возможна установка на планку Пикатинни при помощи переходников Пикатинни-Базис или адаптера Сумматор, которые приобретаются отдельно.

Технические характеристики:

• Масса одной сошки без элементов крепления: 134 ± 5 г.
• Длина одной сошки в сложенном состоянии: 250 ± 5 мм.
• Длина одной сошки в разложенном состоянии: 325 ± 5 мм.
• Материал: алюминиевый сплав Д16Т.
• Рабочий диапазон температур окружающего воздуха: от -50 до +50 0С.

Для установки сошек «Жук-1» необходимо:

• В случае установки на направляющую Базис. Установка одной сошки производится или при помощи двух кулачковых зажимов, или одного кулачкового зажима и одного винта М5х9. Винт М5х9 следует устанавливать в месте направляющей, где соединяются верхний и нижний кронштейн (вместо винта М5х7).
• Кулачковый зажим следует устанавливать в месте овального отверстия на направляющей Базис. Кулачковый зажим следует раскрутить: гайку расположить в отверстии на сошке, кулачок прикрутить с обратной стороны. Не следует закручивать до конца, должно остаться пространство для поворота кулачка. Когда кулачки установлены на сошку, расположить сошку на направляющей Базис, при помощи отвертки закрутить кулачковые зажимы. Кулачки при этом должны повернуться на 90°.
• В случае установки на планку Пикатинни. Установить сошки на переходники Пикатинни-Базис (приобретаются отдельно). Установить переходники с сошками по бокам карабина на планки Пикатинни.

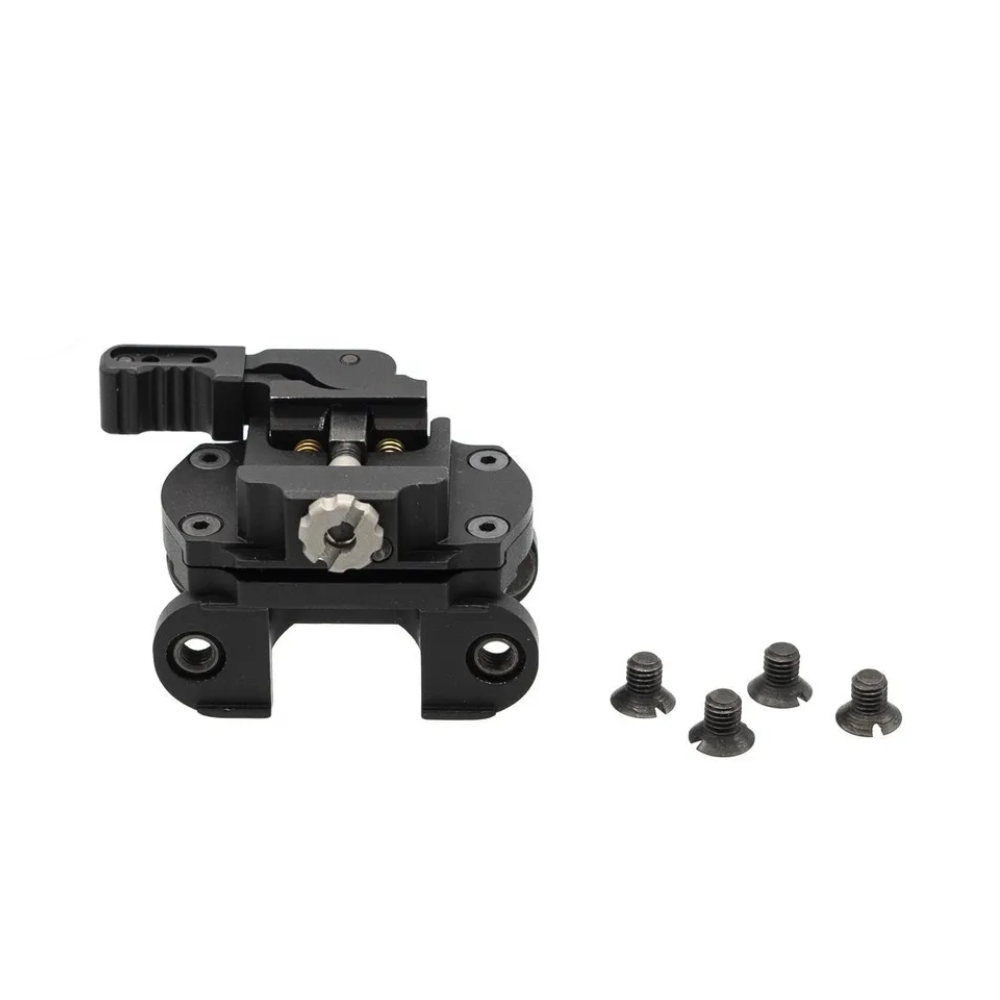

• В случае установки на сумматор (приобретается отдельно). Установить сошки на сумматор при помощи кулачковых зажимов. Установить сумматор на карабин.
