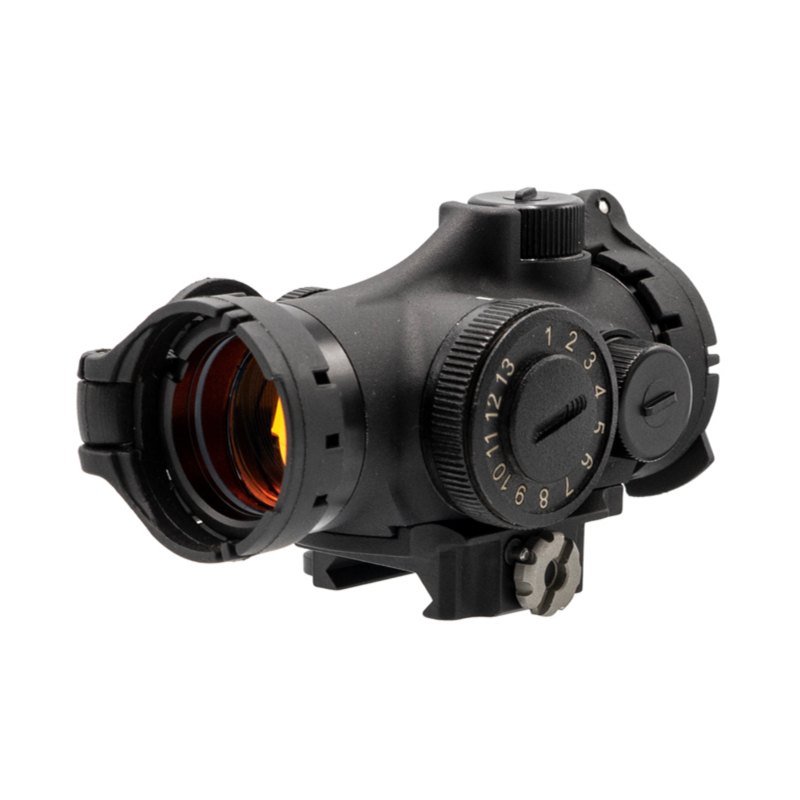

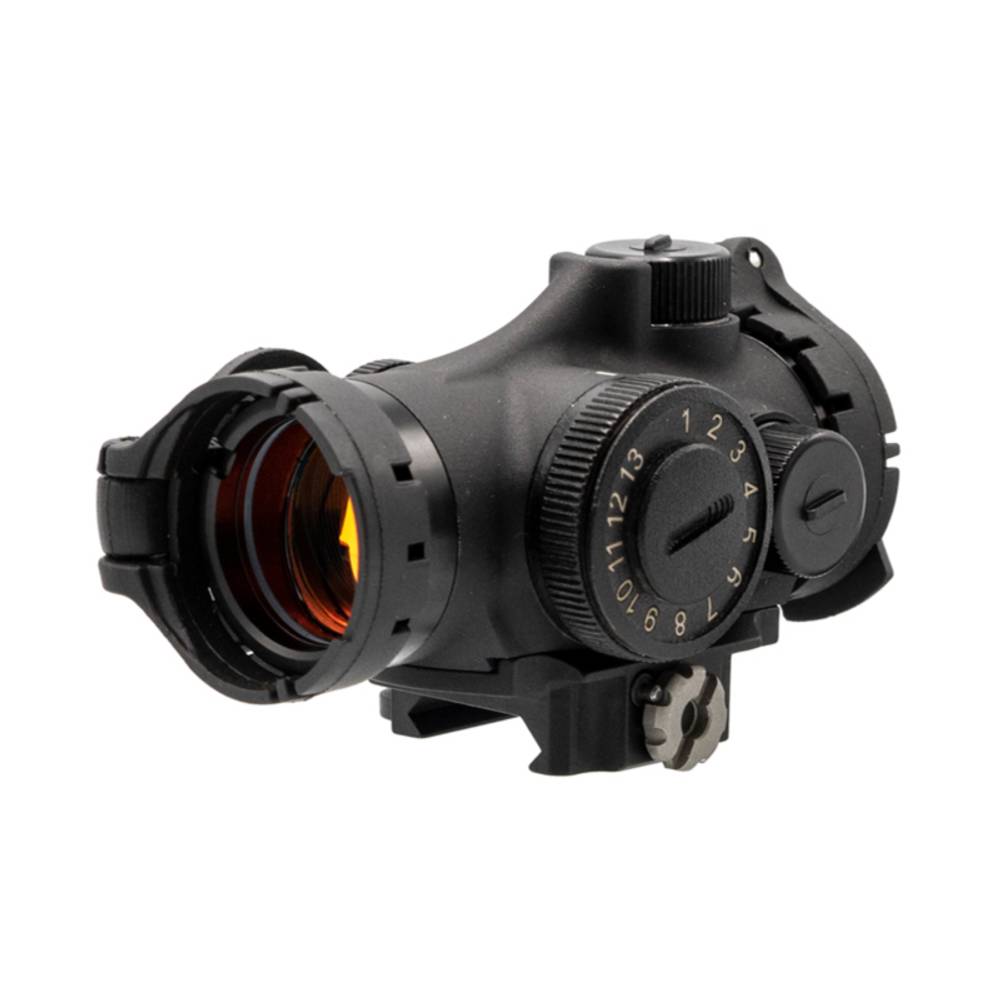

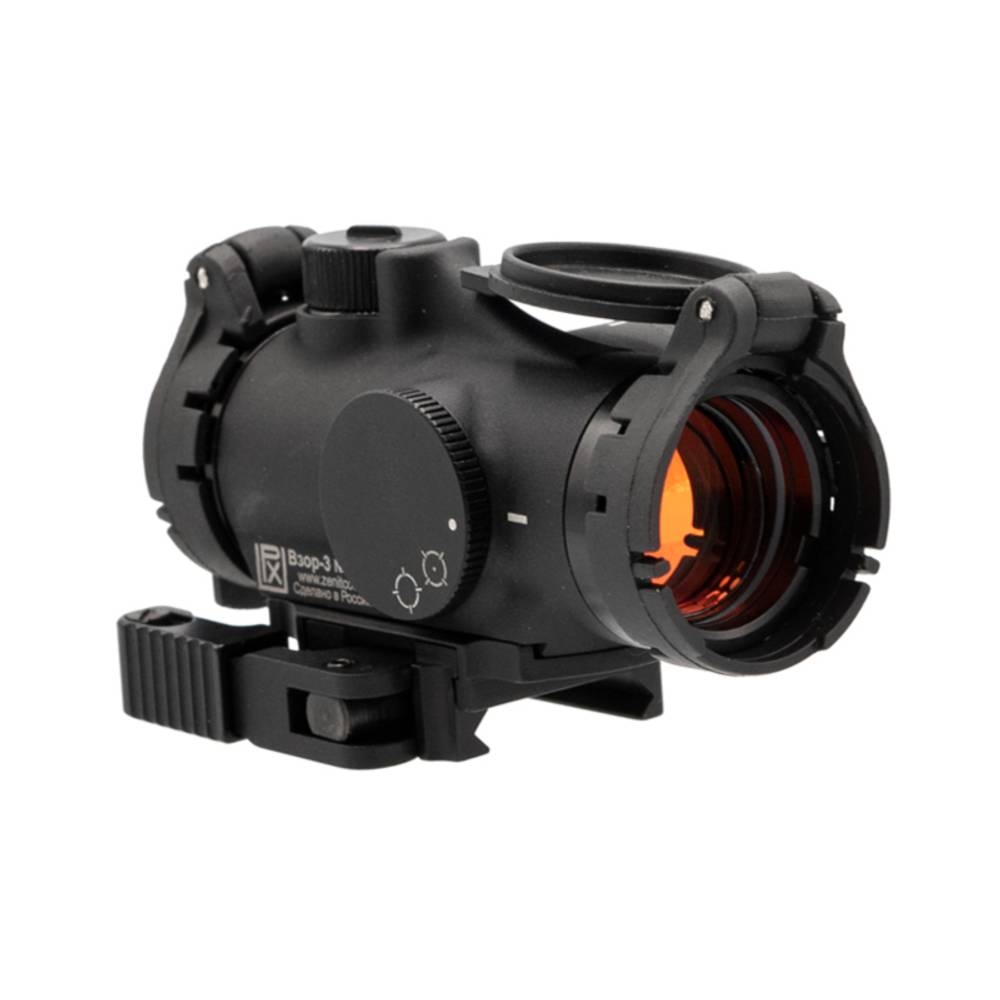

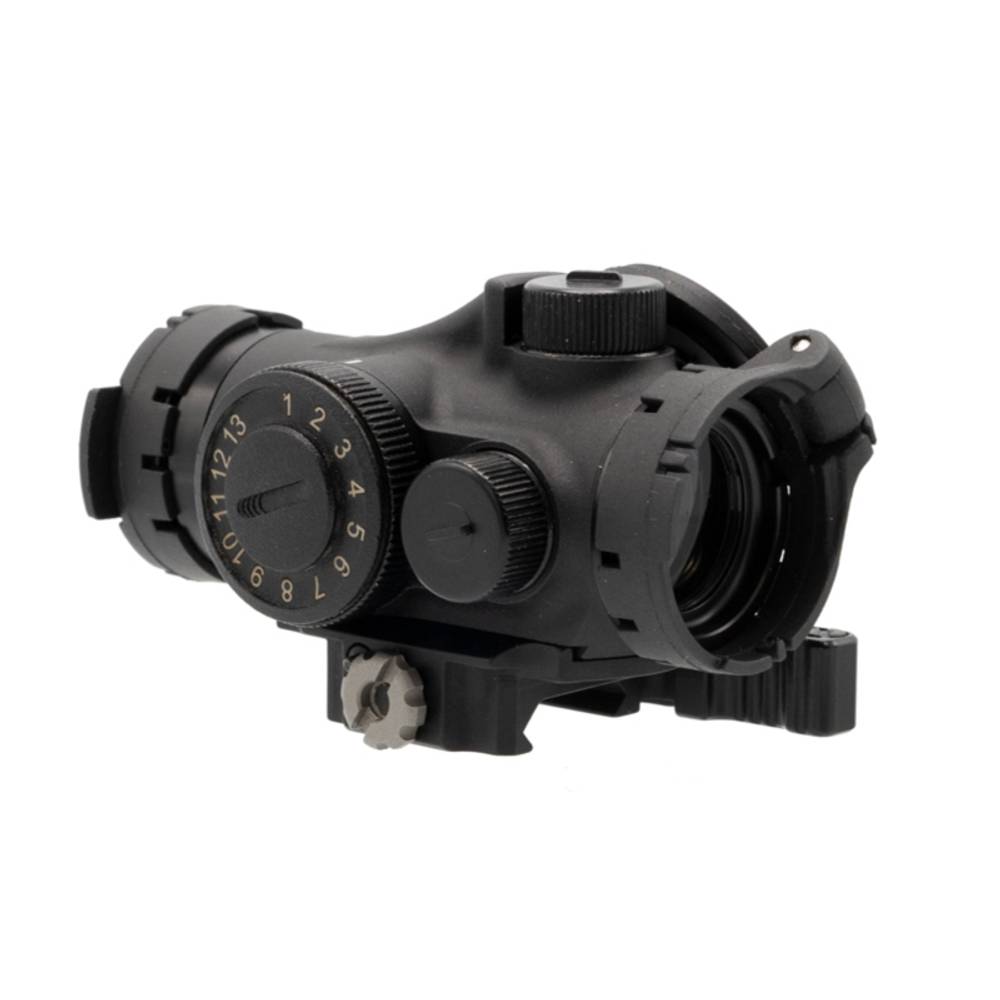

Коллиматорный прицел "Взор-3" предназначен для облегчения прицеливания на малых и средних дистанциях.
Изделие устанавливается на различные типы стрелкового (охотничьего) оружия на планку Пикатинни. Так же можно установить нанаправляющую Базис(при помощи специальных платформ).
Технические характеристики:
| Увеличение | 1х |
| Диаметр объектива (линзы) | 22мм |
| Размер прицельной марки (точка) | 1МОА |
| Размер прицельной марки (окружность) | 34 МОА |
| Совместимость с ПНВ | Да |
| Регулировка | 1клик=1МОА |
| Яркость прицельной марки | 11 уровней |
| Положение выкл. | 2 крайние позиции |
Тип элемента питания: батарейка 2032, 3В.
Срок непрерывной работы на одном элементе питания:
- 6 месяцев в средней яркости.
Показатели действительны при комнатной температуре и надлежащем качестве элемента питания.
В изделие заводом-изготовителем установлена батарейка.
Диапазон температур окружающего воздуха: от -50 до +60° С.
Материалы:
- Прицел: Сплав алюминия Д16Т
- Крепежные платформы : Сплав алюминия Д16Т со стальными элементами
- Крышки для линз : Полимер
Масса: 106 ± 2 гр.
Габаритные размеры (без установочной платформы и защитных крышек): (69х43х40) ± 2 мм.

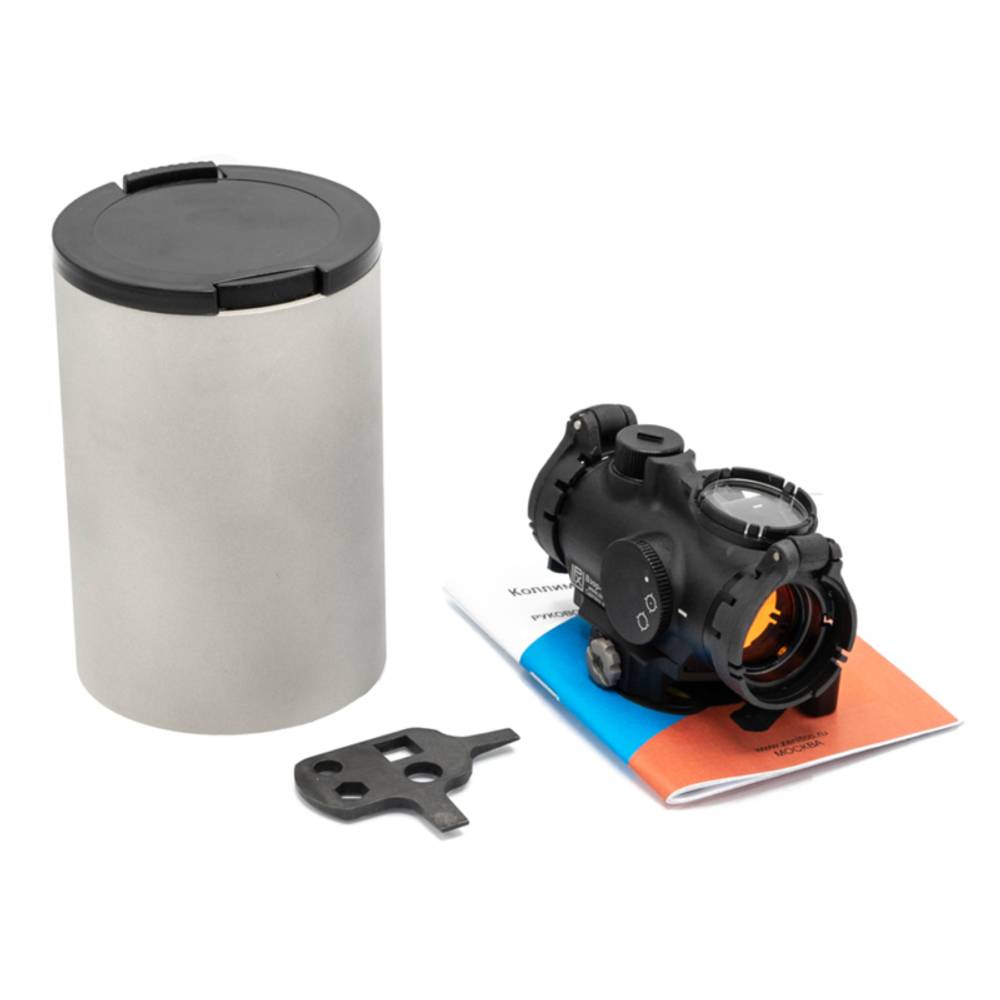

Комплектность поставки:
| Коллиматорный прицел «Взор- 3» | 1шт. |
| Элемент питания | 1шт. |
| Платформа ПБ-1 | 1шт. |
| Защитные крышки для линз прозрачные | 2шт. |
| Отвертка | 1шт. |
| Руководство по эксплуатации | 1шт. |
| Упаковка- металлический цилиндр | 1шт. |
Элементы коллиматорного прицела
В штатной комплектации коллиматорный прицел «Взор-3» установлен на платформу быстросъемную ПБ-1 при помощи четырёх винтов. Возможно использование и других платформ.
- Узлы юстировки с защитными колпачками:
- Узел вертикальной юстировки;
- Узел горизонтальной юстировки;
- Поворотный переключатель режимов яркости;
- Батарейный отсек;
- Отверстия для винтов;
- Рычаг фиксации ПБ-1 на планке Пикатинни;
- Винт фиксации;
- Стопорный пин винта фиксации;
- Поворотный переключатель прицельной марки.
Прицельная марка:
- красного цвета
- регулируется по форме и яркости
- возможны три варианта формы прицельной марки:
|
Окружность и точка |
Окружность |
Точка |
Размер точки: 1 МОА*.
Цена клика: 1 МОА.
* 1 МОА на 100 м ≈ 29 мм.
Коллиматор «Взор-3» совместим с различными установочными платформами производства ООО «Зенит».
На планку Пикатинни:
- Платформа быстросъёмная ПБ-1- Входит в комплект;
- Платформа низкопрофильная ПН-1 - Продаётся отдельно;
- Платформа установочная ПВ-П30 - Продаётся отдельно;
- Платформа установочная ПВ-П39 - Продаётся отдельно.
На направляющую Базис:
- Платформа установочная ПВ-Б45У- Продаётся отдельно;
- Платформа установочная ПВ-Б20 - Продаётся отдельно;
- Платформа установочная ПВ-Б30 - Продаётся отдельно;
- Платформа установочная ПВ-Б39- Продаётся отдельно.
Проставки:
- Проставка ПВ-30 - Продаётся отдельно;
- Проставка ПВ-39 - Продаётся отдельно.
Платформы позволяют устанавливать коллиматорный прицел на различной высоте, с быстросъемом, без быстросъема, на планку Пикатинни, на направляющую Базис.
Высота оптической оси:
В зависимости от платформы, которую Вы используете с коллиматорным прицелом (продаются отдельно) в различных конфигурациях высота оптической оси может составлять:
- 17 мм., 20 мм., 26 мм., 30 мм.,35 мм.,39 мм., над верхней точкой планки Пикатинни или направляющей Базис.
Гарантия: Изготовитель гарантирует соответствие изделия ТУ, безотказную работу устройства в течение 12 месяцев с момента продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем руководстве по эксплуатации.
