Цевье Б-10У на АК, Зенит

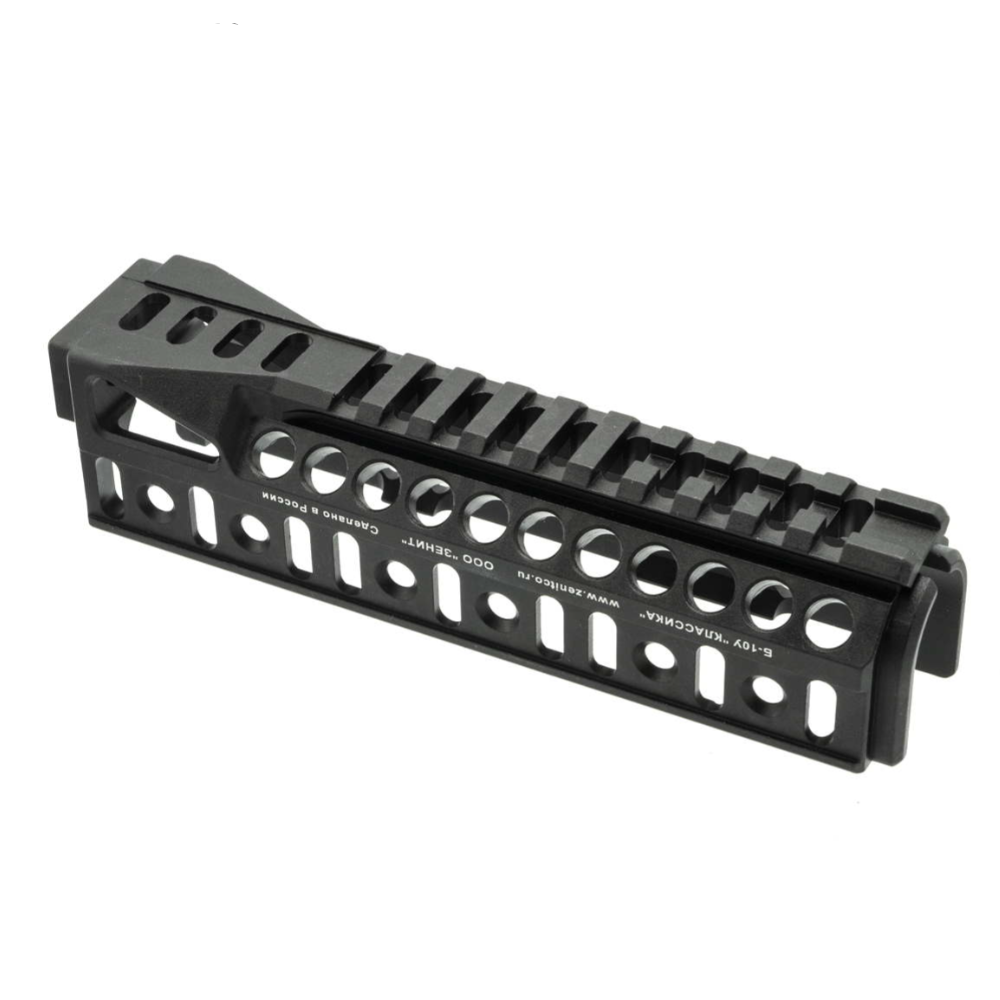

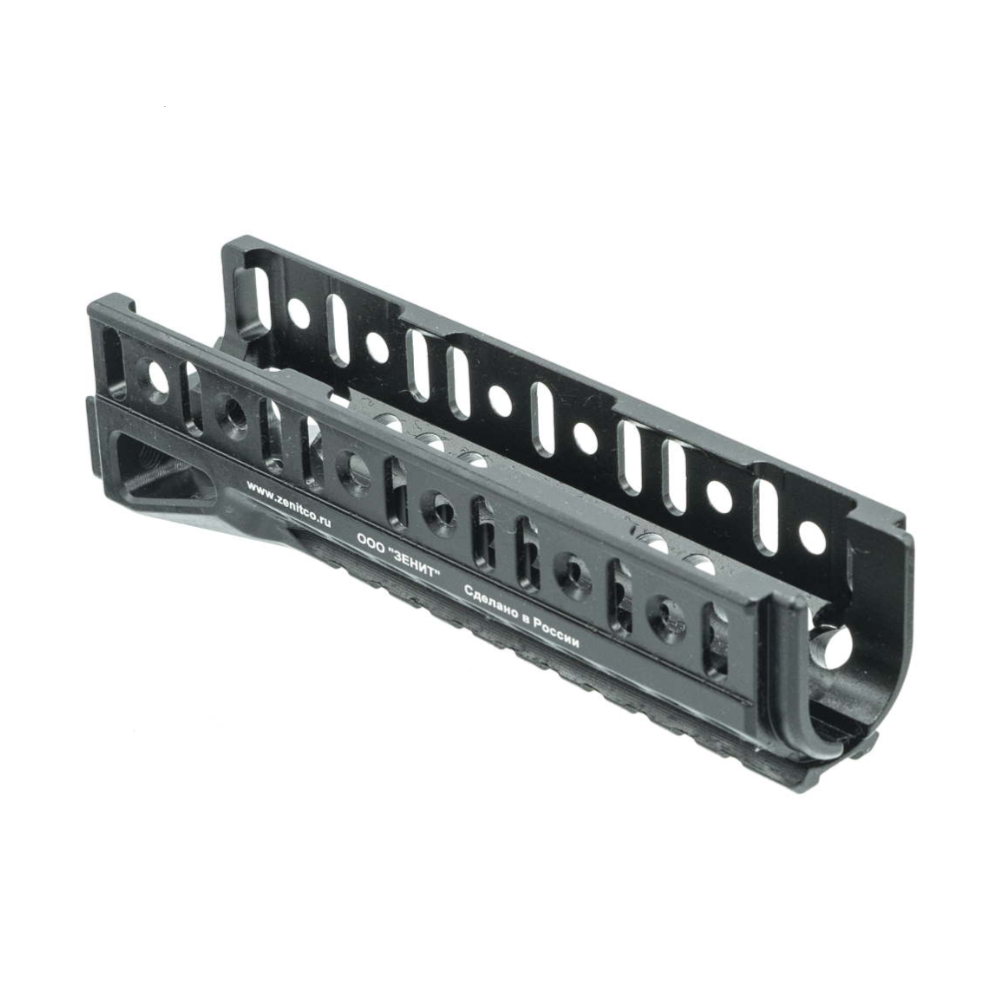

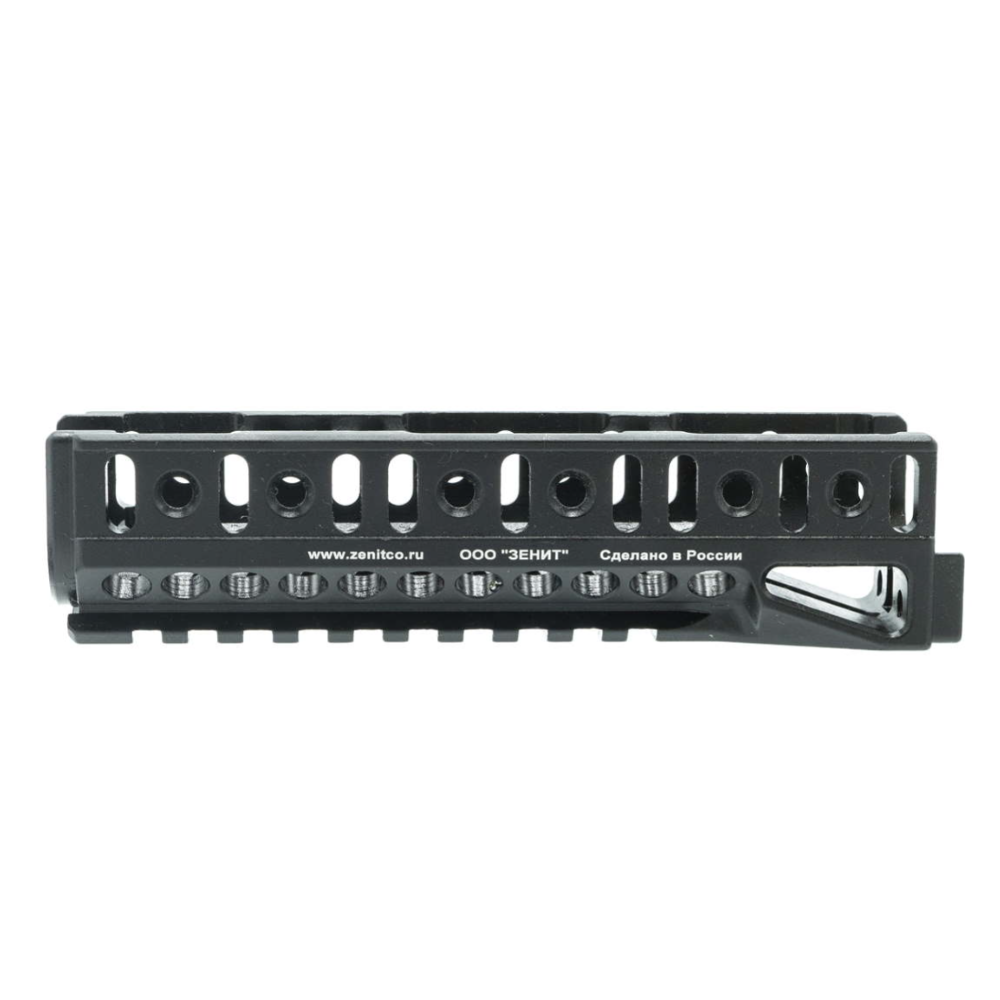

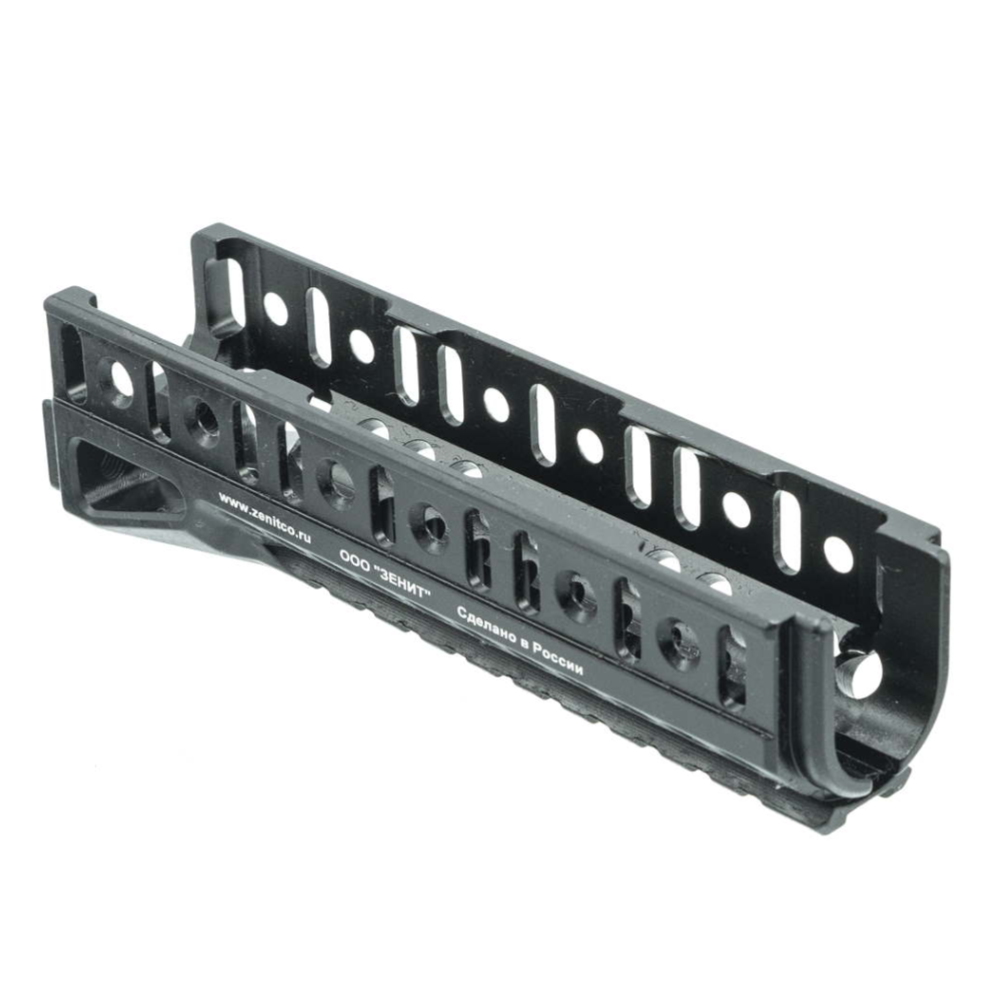

Кронштейн «Цевьё Б-10У» – цельнофрезерованное изделие из сплава алюминия Д16Т с покрытием черного цвета (или цвета «пустыня»). Устанавливается на место штатного цевья АК-103, -104, -105, -74М, -74С, АКМС, АКМ, карабинов Сайга-МК исп.30, Сайга-МК исп.33, Сайга-МК 223 Rem. исп.03, TG2, Вепрь-К, Вепрь-КМ, ВПО-209, АК-366-Ланкастер.

Цевьё Б-10У формирует планку Пикатинни в нижней части цевья и направляющую Базис по бокам. Также есть дополнительная направляющая Базис в задней нижней части.

Направляющая Базис позволяет устанавливать дополнительные аксессуары напрямую на цевьё, а именно: планки Пикатинни Б-2, Б-2Л, Б-2М, Б-2У; антабки А-1Л, А-2Л; упоры РЛ-1; накладки НПН-2; фиксаторы провода ФП-3; выносные кнопки серии "Д".

Возможна установка кронштейнов Б-19, Б-19Н, Б-22, Б-33, подствольных фонарей, лазерных целеуказателей, сошек, и рукояток РК-1 (РК-0, РК-2, РК-4, РК-5, РК-6). На дополнительный нижний Базис особенно удобно устанавливать упор РЛ-1.

Преимущества при эксплуатации:

• прочность;
• улучшает охлаждение ствола оружия на участке от ствольной коробки до газоотводной трубки;
• создаёт возможность крепления дополнительного оборудования;
• при установке подствольного фонаря или лазерного указателя на цевьё Б-10У, штатная база оружия «Ласточник хвост», расположенная на ствольной коробке оружия, остаётся свободной для установки оптических прицельных приборов и приспособлений.

Технические характеристики:

• Материал: сплав алюминия Д16Т.
• Масса цевья: 125 ± 10 г.
• Габаритные размеры: (165х38х40) ± 5 мм.
• Рабочий диапазон температур окружающего воздуха: от -50 до +50 °С.

Комплектация:

• Кронштейн "Цевьё Б-10У";
• Руководство по эксплуатации.

Для установки на оружие необходимо:

• Произвести неполную разборку оружия и снять штатное цевьё.
• Установить вместо штатного цевья цевьё Б-10У. Цевьё Б-10У должно устанавливаться на штатное место в паз ствольной коробки оружия очень жёстко для этого необходимо:
• установить на цевьё Б-10У штатную оковку;
• совместить свободный конец цевья Б-10У с пазом ствольной коробки;
• положив на шайбу антабки деревянную или металлическую проставку, молотком забить цевьё Б-10У в ствольную коробку оружия;
• закрыть флажок на оковке.
• Произвести сборку оружия.

Внимание!

Для установки цевья Б-10У в ствольную коробку оружия не следует пилить его напильником, т.к. это может привести к образованию люфта в месте соединения цевья со ствольной коробкой.

Совместимость оружие:

• АК-74, АК-74М, АКМС, АКМ (Вепрь-К), АК-103, АК-104, АК-105, АК-200, АК-205;
• Сайга-МК, Сайга МК-03;
• Вепрь-223, Вепрь-КМ, ВПО-133, ВПО-136, ВПО-209.
