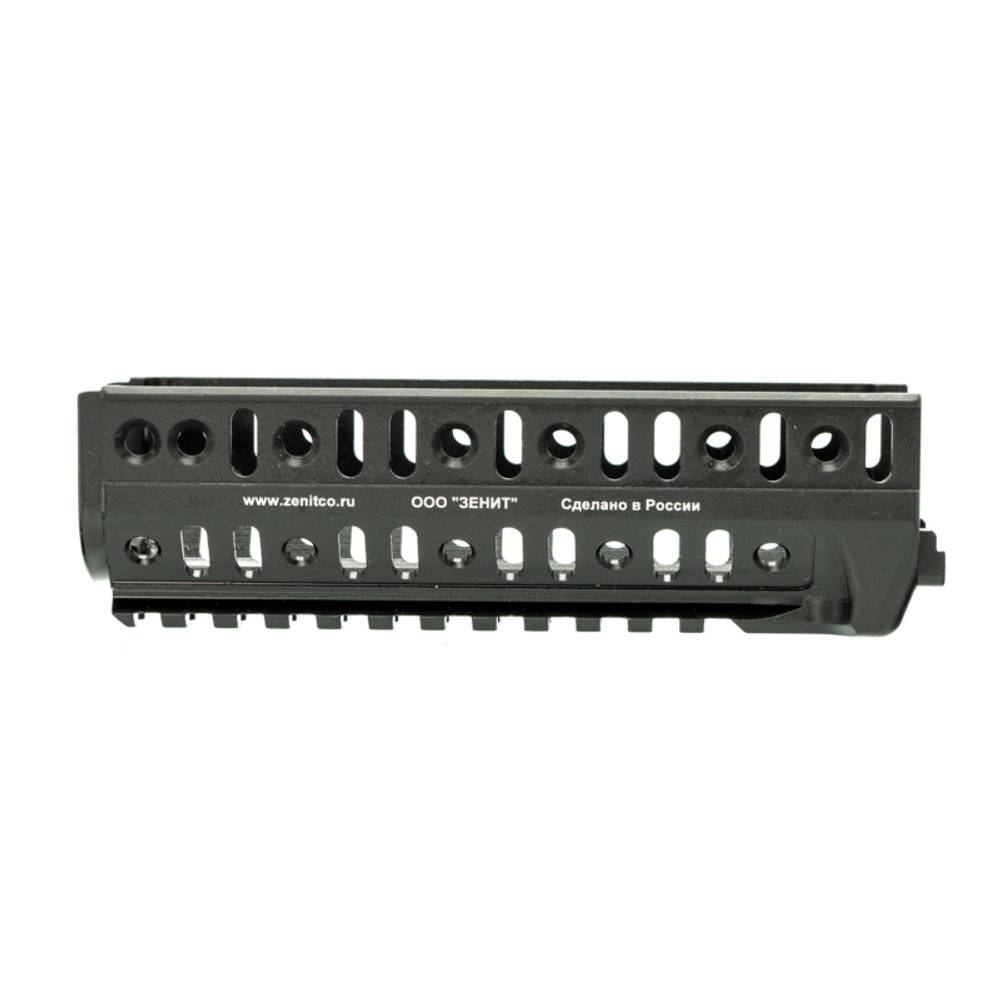

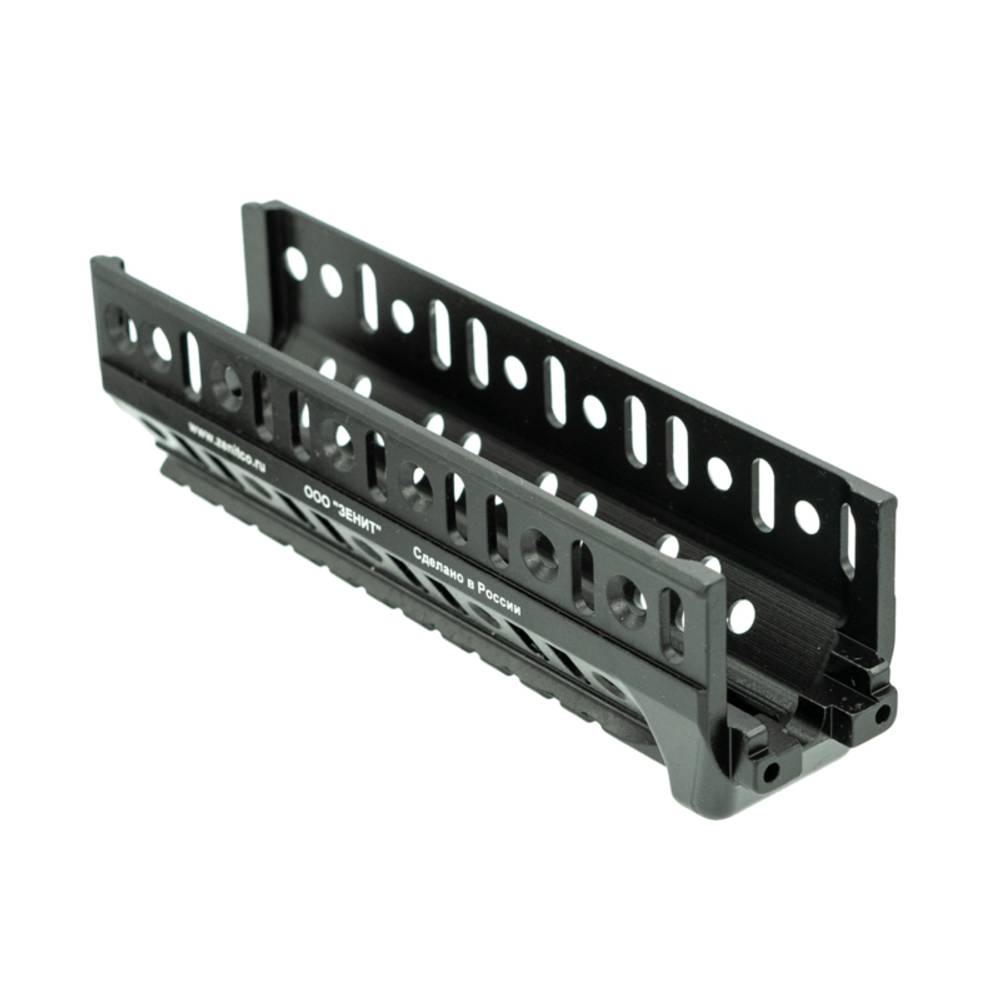

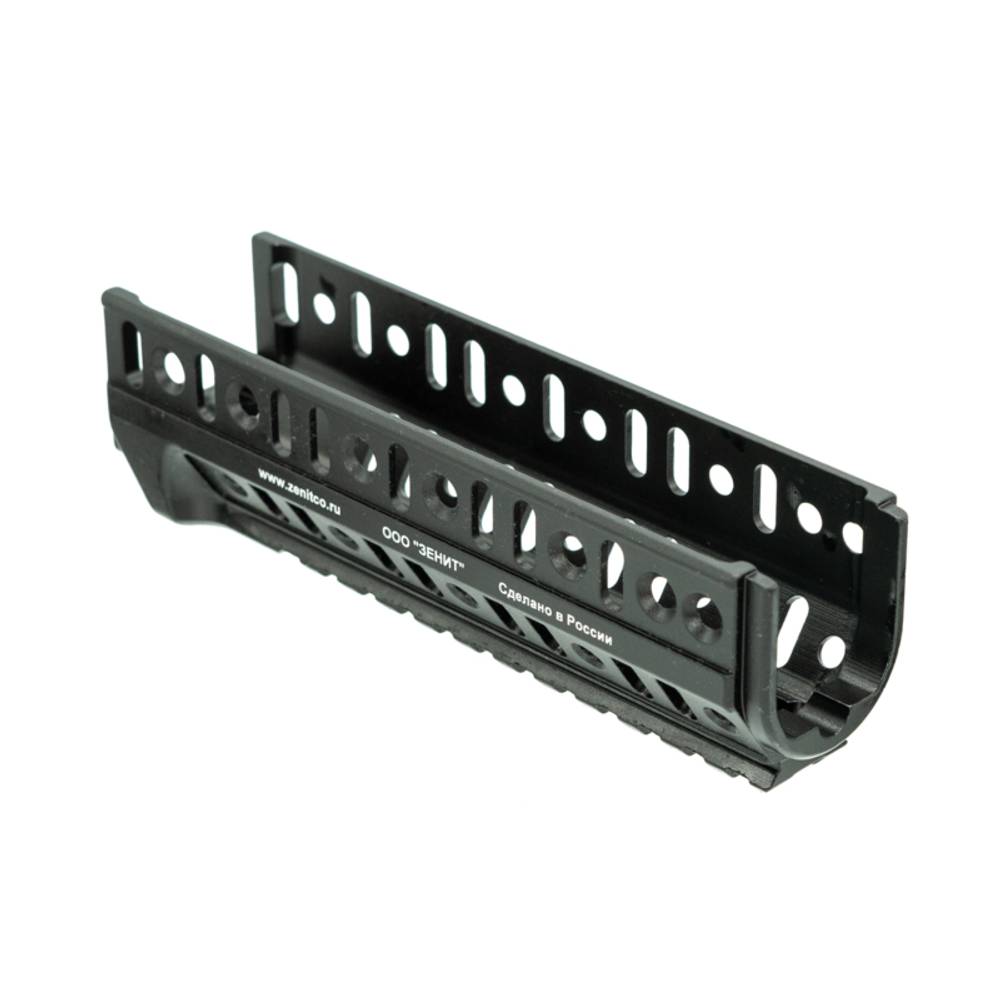

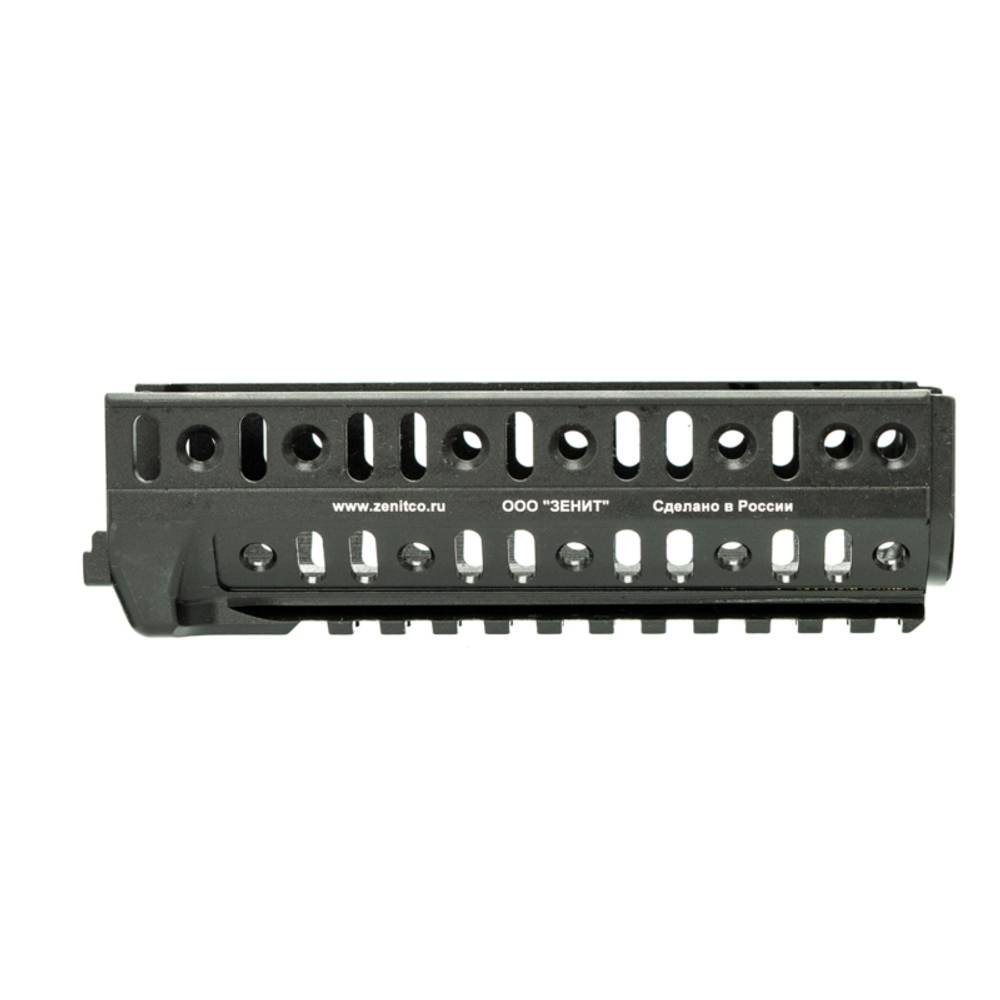

Кронштейн "Цевье Б-20У" - цельнофрезерованное изделие из сплава Д16Т, с покрытием черного цвета или цвета пустыня.
Устанавливается на место штатного цевья РПК или карабинов на его основе. Совместим с кронштейном над газоотводной трубкой Б-19РПК.
Формирует планку Пикатинни в нижней части цевья, которая позволяет крепить дополнительное оборудование на оружие: подствольные фонари, ЛЦУ, рукоятки, дополнительные кронштейны и тд.
По бокам имеется направляющая Базис для установки кронштейнов и аксессуаров, совместимых с направляющей Базис. Это дополнительные планки Пикатинни: Б-2У (75 мм), Б-2 (45 мм), Б-2Л (35 мм), Б-2М (15 мм); антабки: А-1Л, А-2Л; упоры РЛ-1; рукоятки РК-0Л, РК-1Л, РК-2Л, РК-4Л, РК-6Л; кронштейны Б-9Л; накладки на Базис НПН-2.
Преимущества при эксплуатации:
- Прочность
- Улучшает охлаждения ствола оружия
- Возможность крепления дополнительного оборудования
Исполнения:
- Б-20У В2.0
- Б-20У В2.1
Изделие выпускается в двух модификациях в зависимости от посадочного места.
У разных карабинов посадочные места могут отличаться, поэтому перед покупкой сверьте внешний вид Вашего штатного цевья с фото. Возможны два типа: тип А с более широким посадочным местом и тип B с более низким посадочным местом. Типу А соответствует исполнение Б-20У В.2.0, Типу B - Б-20У В.2.1.
Технические характеристики:
- Габаритные размеры : (165х47х42) + 5мм
- Масса: 127 + 10 г
- Рабочий диапазон температур окружающей среды: от -50°С до +50°С
- Гарантийный срок хранения и эксплуатации: 60 мес.
Комплектность поставки:
- Кронштейн "Цевьё Б-20У" - 1 шт.
- Руководство по эксплуатации - 1 шт.
Для установки на оружие необходимо:
- Произвести неполную разборку оружия и снять штатное цевье
- Установить вместо штатного цевья кронштейн «Цевье Б-20У», произвести сборку оружия
- Кронштейн "Цевье Б-20У" должно устанавливаться на штатное место в паз ствольной коробки оружия очень жестко, для этого необходимо:
- надеть на Б-20У штатную шайбу антабки
- совместить свободный конец Б-20У с пазом ствольной коробки
- положив на шайбу антабки деревянную или металлическую проставку, молотком забить Б-20У в ствольную коробку оружия
- произвести сборку оружия
- Для установки Б-20У в ствольную коробку оружия не следует пилить его напильником, так как это может привести к образованию люфта в месте соединения цевья со ствольной коробкой.
Совместимость:
- РПК-74, РПК-74М;
- ВПО-125, ВПО-126, ВПО-127, ВПО-129, ВПО-213, ВПО-213Л, ВПО-134, ВПО-147, ВПО-148, ВПО-156.
