Цевье комплект "Джокер-2" на AR-15, Зенит

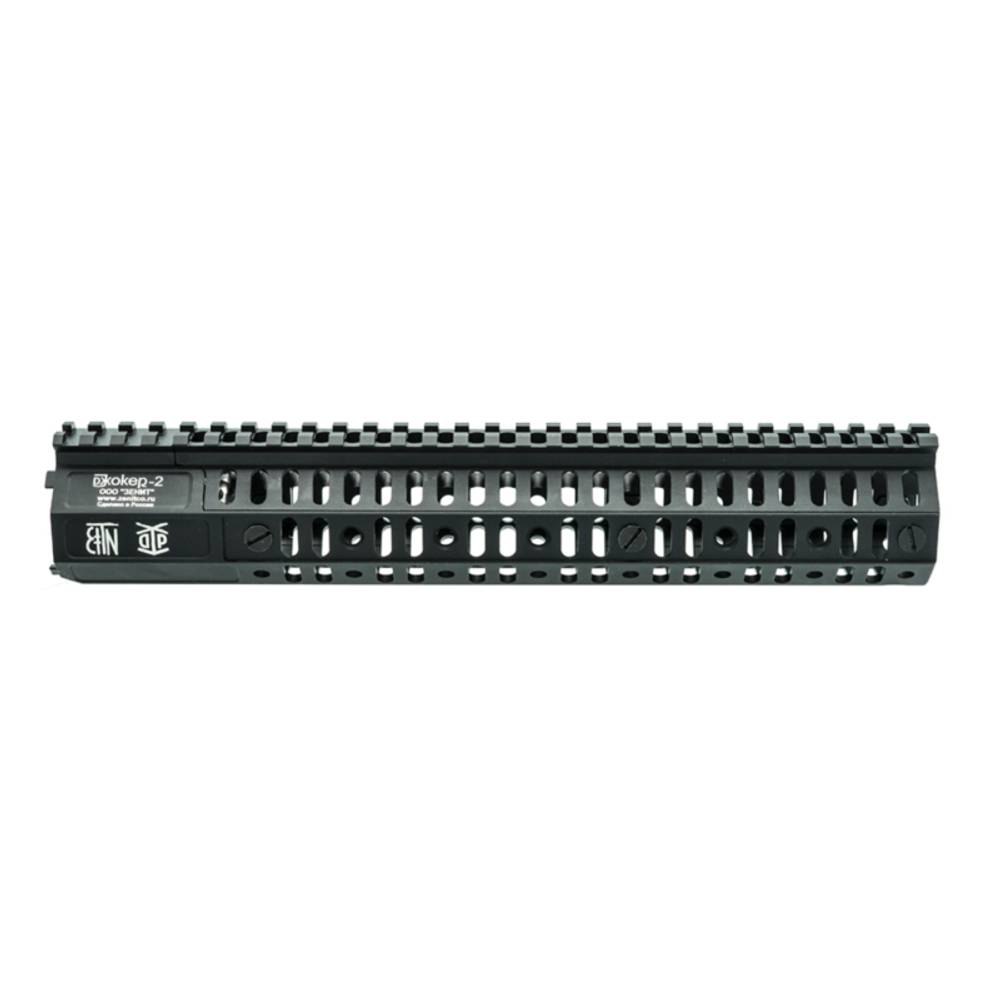

Комплект "Джокер-2" предназначен для установки на карабины на основе AR-15*. Состоит из цевья и дополнительных аксессуаров. Длина цевья - 285 мм (11,22").

Формирует планку Пикатинни сверху и направляющие Базис с трёх сторон. Направляющая Базис позволяет устанавливать дополнительное оборудование напрямую на цевьё, в частности: кронштейны  Б-2 (45мм), Б-2Л (34 мм), Б-2М (15 мм), Б-2У (75 мм), формирующие планки Пикатинни для дополнительного оборудования; антабки А-1Л или А-2Л; упоры РЛ-1; передние рукоятки РК-0Л, РК-1Л, РК-2Л, РК-4Л, РК-6Л; накладки на направляющую Базис НПН-2; фиксаторы провода ФП-3.

* Не подходит к V-AR

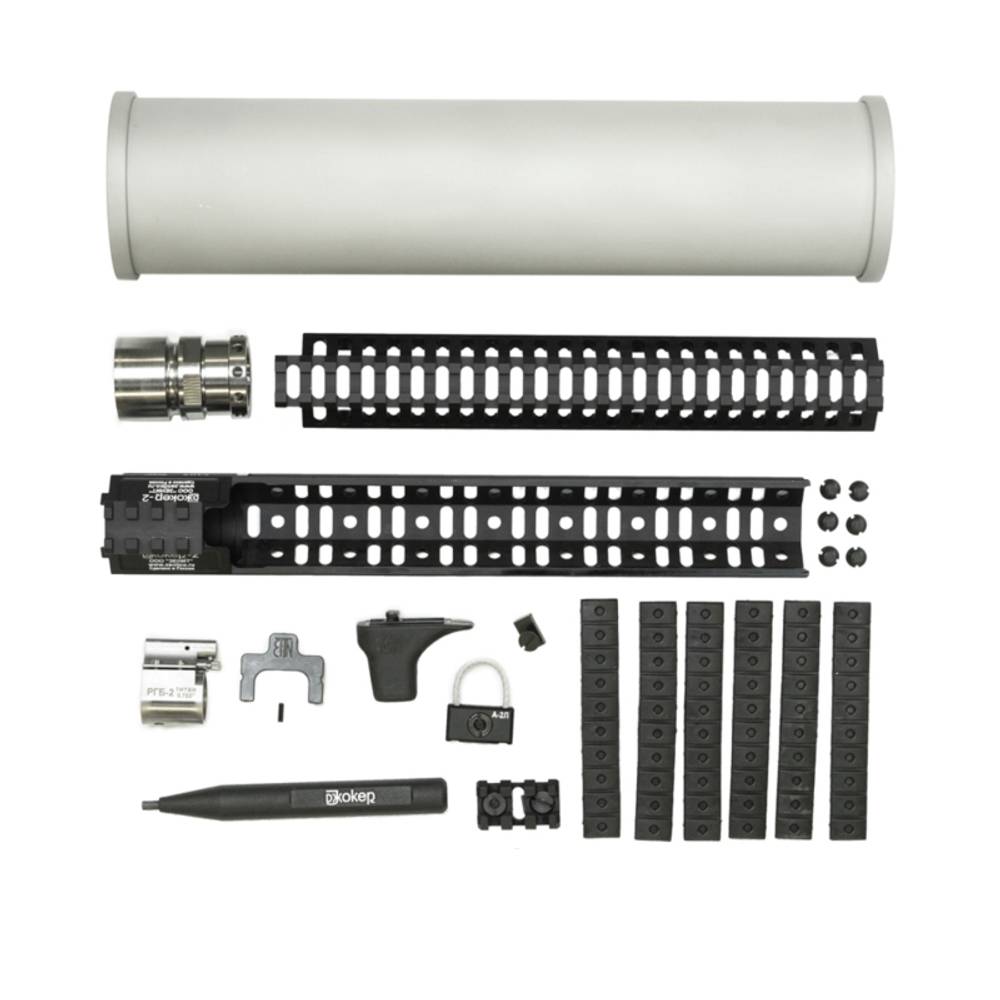

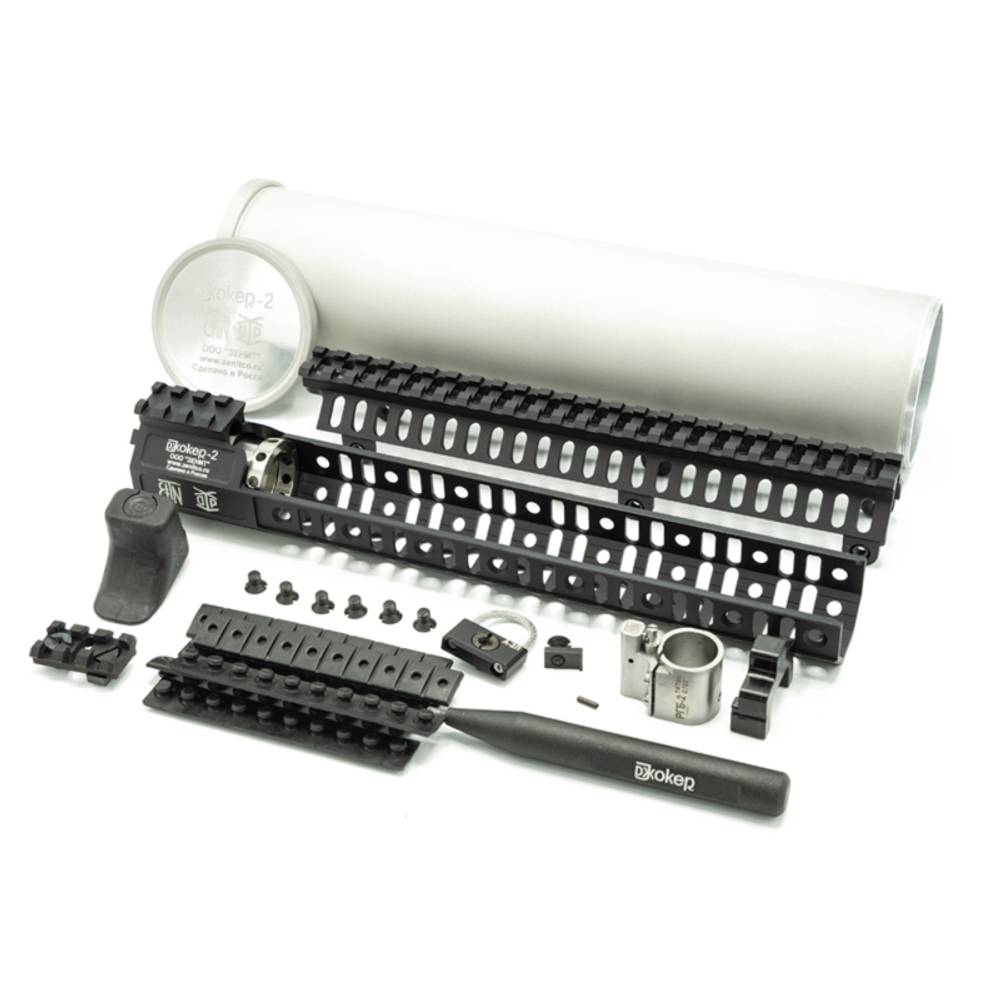

Комплектность поставки:

Габаритные размеры:

• Кронштейн верхний Б-72: (246х39х38) ± 5 мм.;

• Кронштейн нижний Б-82: (288х41х51) ± 5 мм.;

• Основа крепления кронштейнов «Джокер» (barrel nut) титановый БН-1: (53х35) ± 5мм.;

• Регулируемый газовый блок РГБ-2 титан 0,750": (40х32х22) ± 5 мм.

Масса:

• Кронштейн верхний Б-72: 106 ± 3 г.;

• Кронштейн нижний Б-82: 142 ± 3 г.;

• Основа крепления кронштейнов «Джокер» (barrel nut) титановый БН-1: 62 ± 3 г.;

• Регулируемый газовый блок РГБ-2 титан 0,750": 30 ± 3 г.

Для установки комплекта «Джокер» необходимо:

1. Произвести демонтаж дульного устройства, штатного цевья, газового блока, крепежной гайки (barrel nut) с карабина.
2. Раскрутить основу крепления кронштейнов «Джокер» (barrel nut) БН-1: разделить на крепёжную и фиксирующую гайки. Затянуть крепежную гайку на карабине.
3. Установить нижний кронштейн Б-82.
4. Установить фиксирующую гайку. Закрутить её при помощи ключа «Джокер».
5. Установить регулируемый газовый блок РГБ-2. Для этого:

• Установить на РГБ-2 газовую трубку (совместим только с прямыми трубками);
• Надеть РГБ-2 на ствол;
• Спозиционировать РГБ-2 на стволе так, чтобы отверстие для выхода газов совпало с отверстием для входа газов на РГБ-2. Для этого надеть приспособление для позиционирования газового блока на нижний кронштейн Б-82 как по полозьям, чтобы в него вошёл РГБ-2. После этого закрутить два винта на РГБ-2.
• Снять приспособление для позиционирования газового блока.

1. Установить верхний кронштейн Б-72 на нижний и сдвинуть его так, чтобы он сел в пазы.
2. При помощи шести винтов зафиксировать верхний кронштейн Б-72 на нижнем кронштейне Б-82.
3. Установить в удобных местах антабку А-2Л, упор РЛ-1, кронштейн Б-2У в случае необходимости.
4. Установить в удобных местах накладки на направляющую Базис НПН-2 в случае необходимости.

Обслуживание карабинов на базе AR-15, в том числе установка тюнинга, удобнее осуществлять при помощи изделия «Ключ №1» для обслуживания карабинов на основе AR-15 (в комплект не входит).
