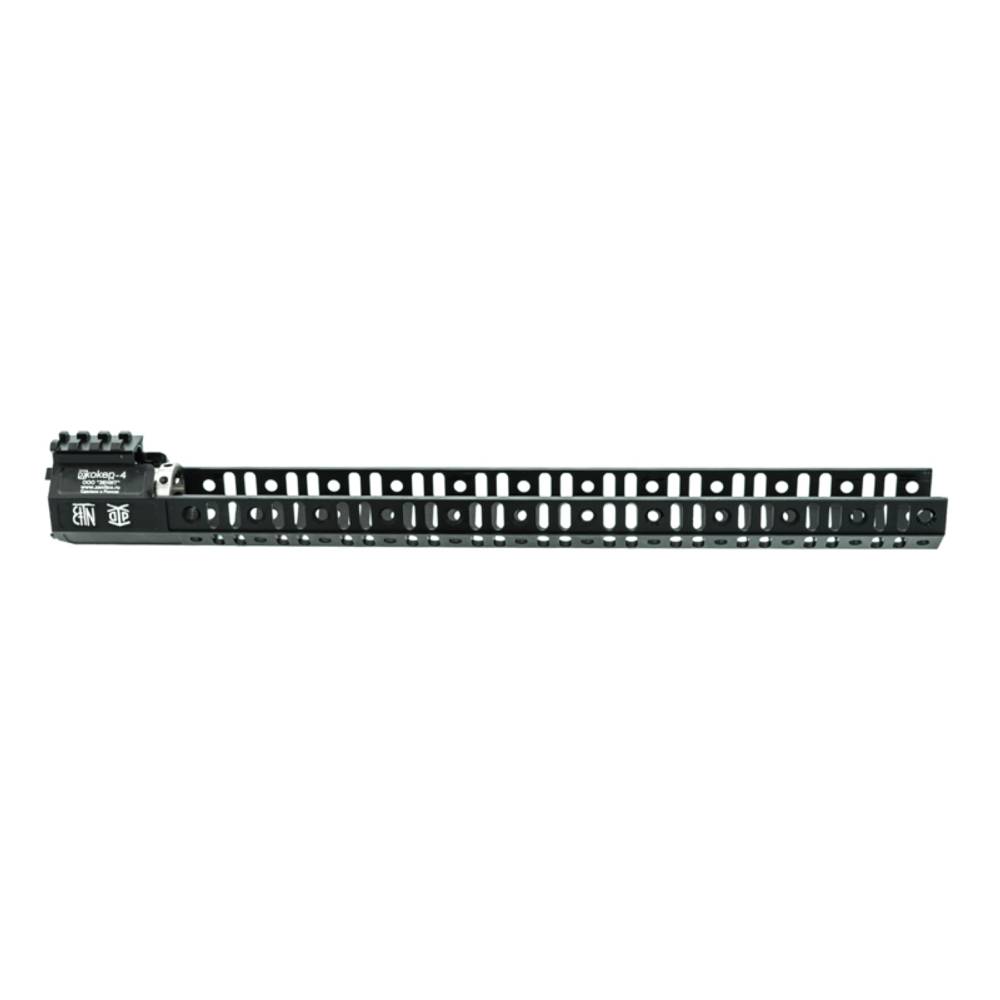

Кронштейн Б-84 "Джокер-4" на цевье AR-15, Зенит

Кронштейн Б-84 "Джокер-4" устанавливается на место нижнего штатного цевья карабинов на базе AR-15 и имеет направляющую Базис для установки кронштейнов Б-2, Б-2У, позволяющие крепить дополнительное оборудование на оружие.

Б-84 является цельнофрезерованным изделием из сплава Д16Т с покрытием черного цвета.

Преимущества при эксплуатации:

• Прочность;
• Улучшает охлаждение ствола оружия;
• Создает возможность крепления дополнительного оборудования;
• Минимальные массогабаритные характеристики.

Технические характеристики:

• Масса: 187 + 3г
• Габаритные размеры: (408х41х51) мм (длина 40,8 см (16,06"))

• Рабочий диапазон температур окружающей среды: от -50°С до +50°С

• Гарантийный срок хранения и эксплуатации изделия: 60 мес.


Для установки на оружие необходимо:

1. Произвести демонтаж дульного устройства, штатного цевья, газового блока, крепежной гайки.
2.  Закрутить крепежную гайку производства ООО «Зенит», сняв с него предварительно фиксирующую гайку.
3.  Установить нижний кронштейн Б-84.
4. Надеть фиксирующую гайку.
5.  Надеть регулируемый газовый блок.
6.  Через отверстия, имеющиеся на нижней части нижнего кронштейна Б-84 (предварительно сместив его таким образом, чтобы отверстия на кронштейне совпали с крепежными винтами на газовом блоке) или отклонив нижний кронштейн таким образом, чтобы получить доступ к крепёжным винтам, затянуть винты на газовом блоке, тем самым зафиксировав регулируемый газовый блок.
7. Сдвинуть нижний кронштейн плотно к верхнему ресиверу таким образом, чтобы планки Пикатинни образовали единую линию.
8.  При помощи ключа, входящего в комплект, закручиваем фиксирующую гайку, тем самым плотно зафиксировав нижний кронштейн на карабине.
9.  Установить верхний кронштейн на нижний и сдвинуть его так, чтобы он сел в пазы.
10.  При помощи четырех винтов фиксируем верхний кронштейн Б-74 на нижнем кронштейне Б-84.
11.  Закрепить в любом удобном для стрелка месте дополнительное оборудование.
