Описание

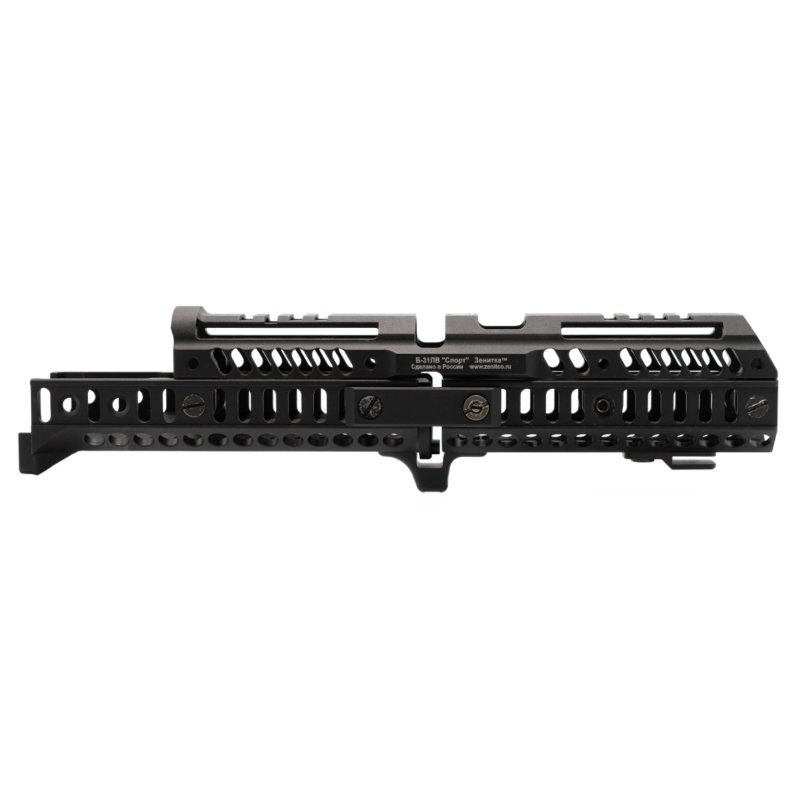

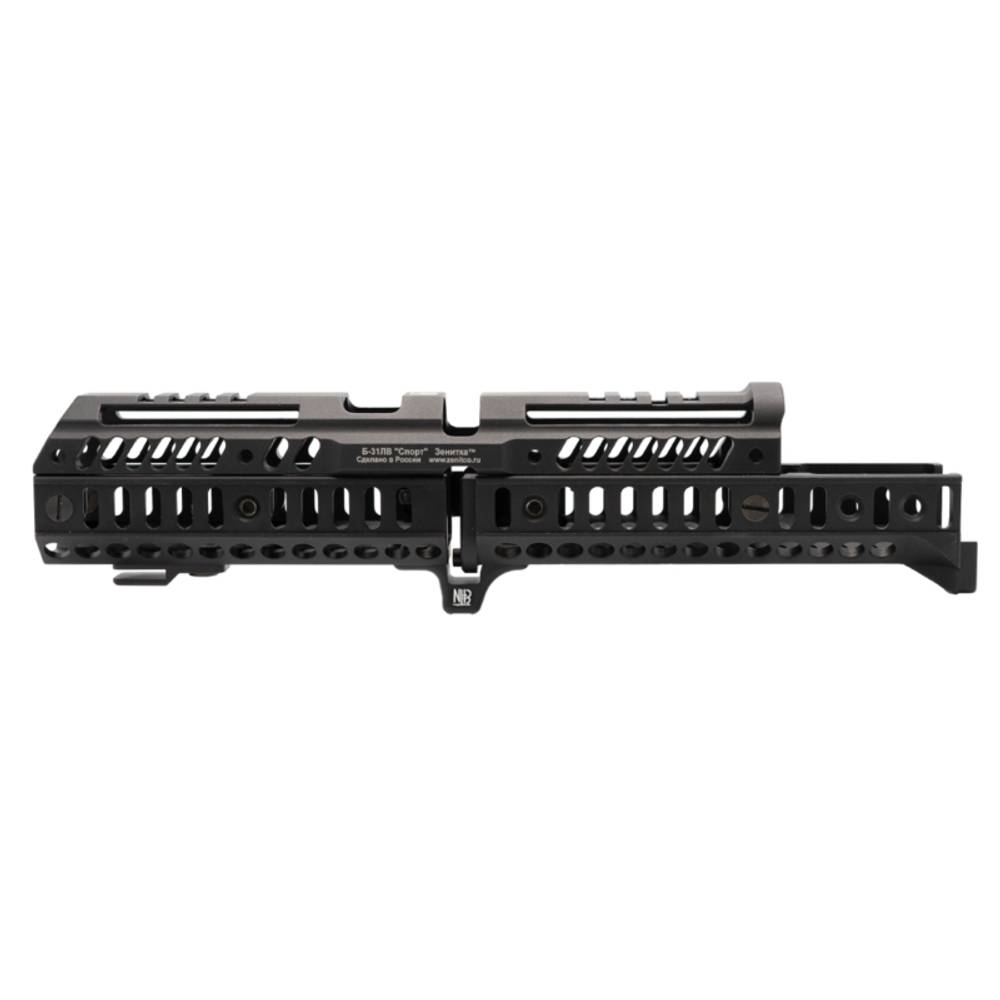

Комплект «Спорт-4» устанавливается на место штатного цевья АК и карабинов на его основе с длинным стволом (415мм) и имеет направляющую Базис для установки кронштейнов Б-2, Б-2Л, Б-2У, А-1Л, формирующих планки Пикатинни с трех сторон, позволяющие крепить дополнительное оборудование на оружие.
Совместимые модели оружия: АКМ, АКМС, АК-74, АК-74М, АК-101, АК-103, Сайга МК 223 Rem, Сайга МК 7,62 исп.30, Сайга МК 5,45 исп. 30, TG-2, Вепрь-К (ВПО-133), Вепрь-КМ (ВПО-136), ВПО-209, АК-366-Ланкастер.
Несовместим с моделями АК и гражданскими карабинами на его основе с короткой длиной ствола (314-350мм)! Для них предназначен комплект Спорт-1.
В комплект "Спорт-4" входит:
ВНИМАНИЕ: Установка шомпола на штатное место невозможна!
Преимущества при эксплуатации:
В комплект "Спорт-4" входит:
- кронштейн "Цевье Б-10Л" и его руководство по эксплуатации;
- кронштейн ДЛ-2 и его руководство по эксплуатации;
- кронштейн над газоотводной трубкой Б-31ЛВ и его руководство по эксплуатации;
- Руководство по эксплуатации комплекта.
ВНИМАНИЕ: Установка шомпола на штатное место невозможна!
Преимущества при эксплуатации:
- Прочность;
- Улучшает охлаждение ствола оружия на участке от ствольной коробки до газоотводной трубки;
- Создает возможность крепления дополнительного оборудования;
- Минимальные массогабаритные характеристики.
- Масса комплекта: 336 + 10 г
- Длина комплекта: 295 мм
- Рабочий диапазон температур окружающей среды: от -50°С до +50°С

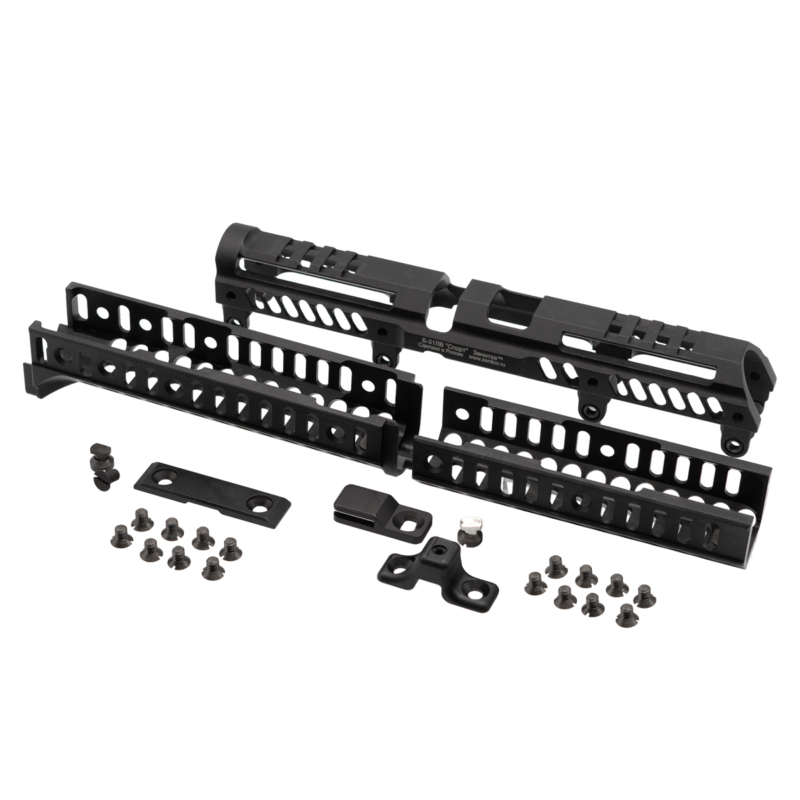

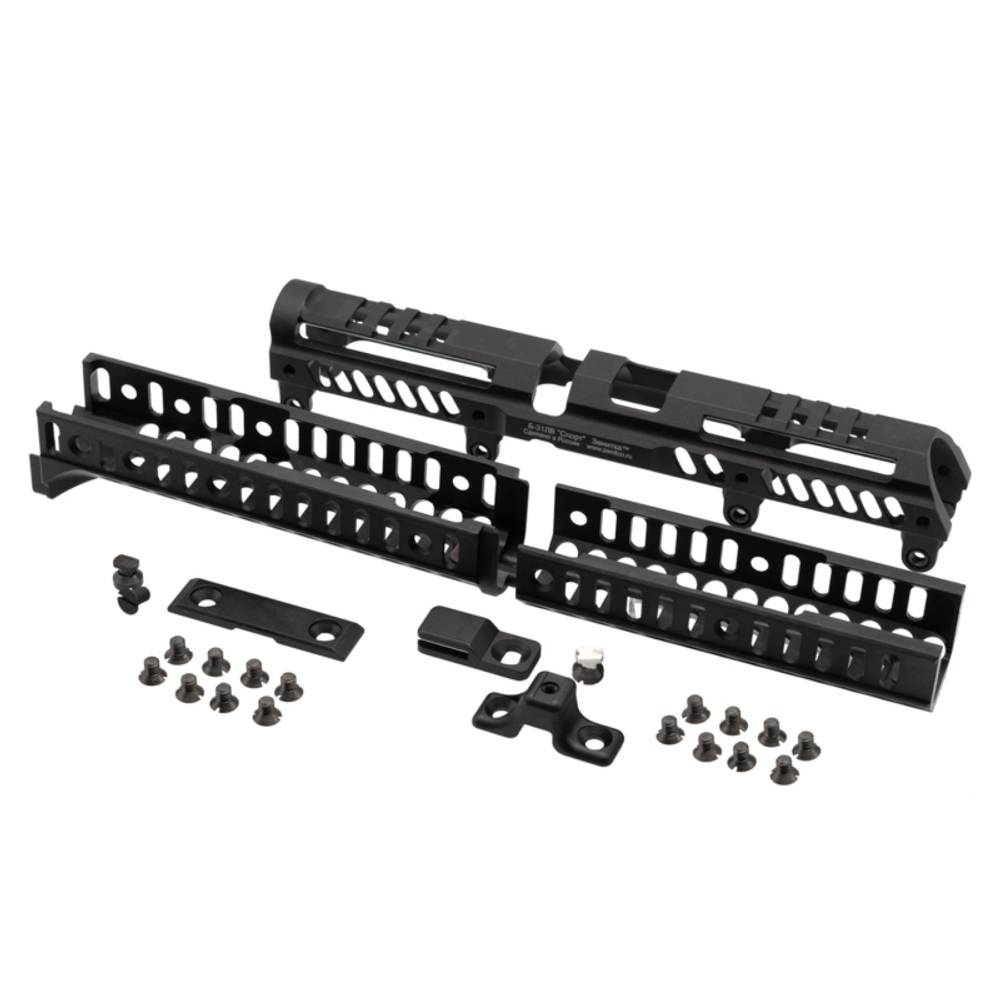

Комплектность поставки:
| Кронштейн "Цевьё Б-10Л" | 1 шт |
| Кронштейн над газоотводной трубкой Б-31ЛВ | 1 шт |
| Кронштейн "Дополнительная насадка ДЛ-2 В.2.0" | 1 шт |
| Стяжка Спорт-4 | 1 шт |
| Кулачковый зажим | 2 шт |
| Винты: М5x9 М5х7 |
1 шт 10 шт |
| Упор Лидер | 1 шт |
| Зацеп Лидер | 1 шт |
| Руководство по эксплуатации | 1 шт |
Для установки комплекта необходимо:
- Произвести неполную разборку оружия и снять штатное цевье и штатную накладку над газоотводной трубкой
- Установить вместо штатного цевья кронштейн "Цевье Б-10Л". Забить цевьё молотком через проставку. Бить следует по оковке через проставку. Пилить цевьё нельзя. Бить по самому цевью нельзя.
- Установить кронштейн над газоотводной трубкой Б-31ЛВ.
- Установить кронштейн ДЛ-2 в.2.0.
- Для придания необходимой жесткости конструкции, соединить с правой стороны посредством Стяжки-Спорт-4 , входящей в комплект, кронштейны Б-10Л и ДЛ-2.
- Установить упор Лидер с низу соединив им Б-10Л и ДЛ-2.
- Установить зацеп Лидер так, как показано на изображениях в инструкции. Если зацеп входит туго, воспользуйтесь молотком и проставкой.
Подробная информация о каждом кронштейне: об их преимуществах при эксплуатации, о технических характеристиках, о комплектностях поставки и инструкции по установки находятся в руководствах по эксплуатации каждого кронштейна.
Видео обзор от производителя:
Характеристики
Производитель
Зенит
Страна
Россия
Страна-изготовитель
Россия
Марка оружия
TG2,
АК-101,
АК-103,
АК-74,
АК-74М,
АКМ,
АКМС,
Вепрь,
Вепрь-К ВПО-133,
Вепрь-КМ ВПО-136,
ВПО-209,
Сайга-МК 223,
Сайга-МК 5,45x39 исп. 30,
Сайга-МК 7,62х39 исп.030
Материал
Алюминий
