Кронштейн Н-3М, для АК-74, АК-105, ВПО 209, TG2 с накладкой на газовую трубку, Тактические идеи

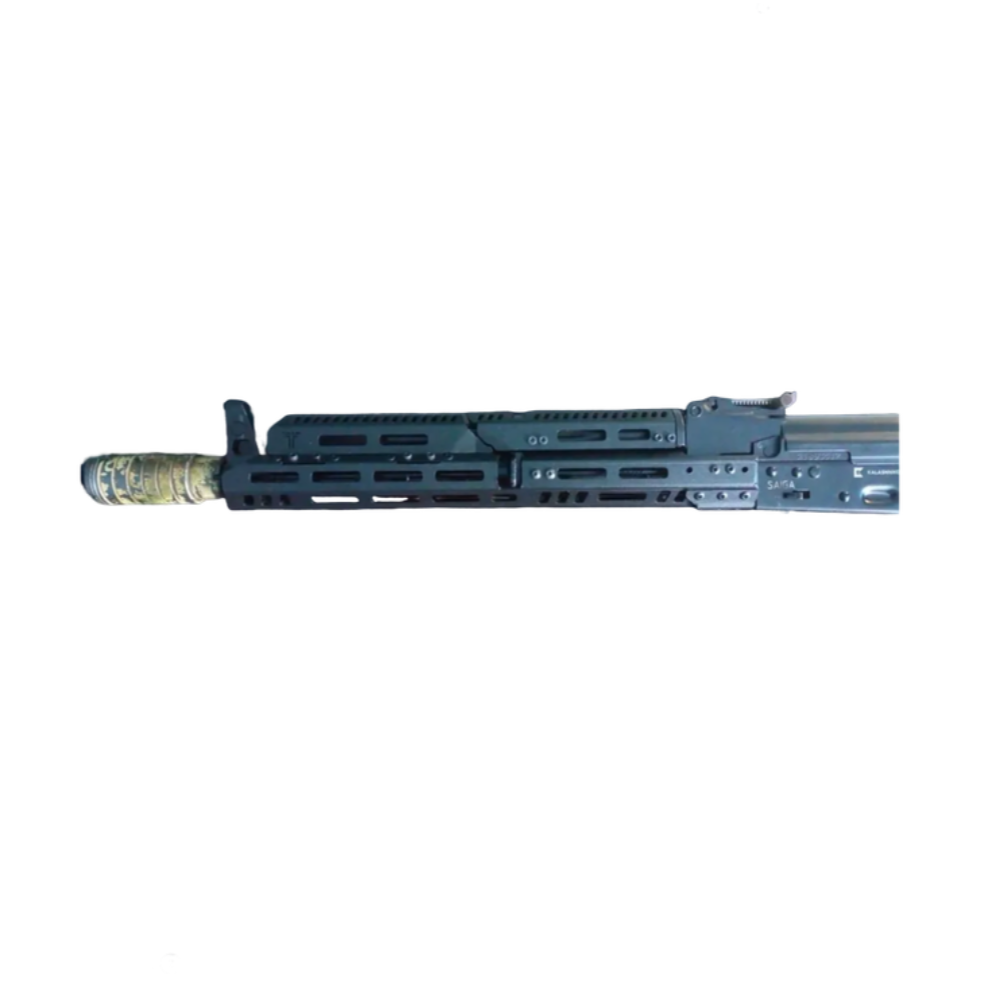

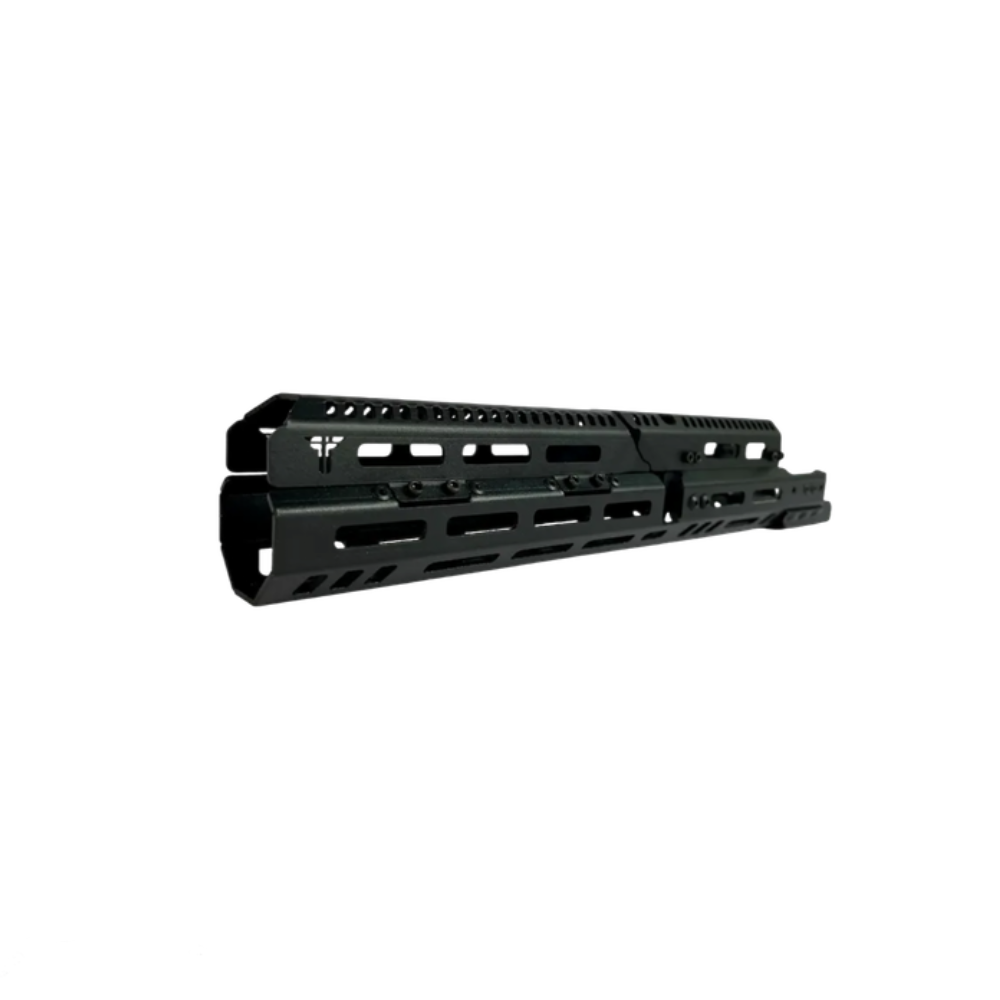

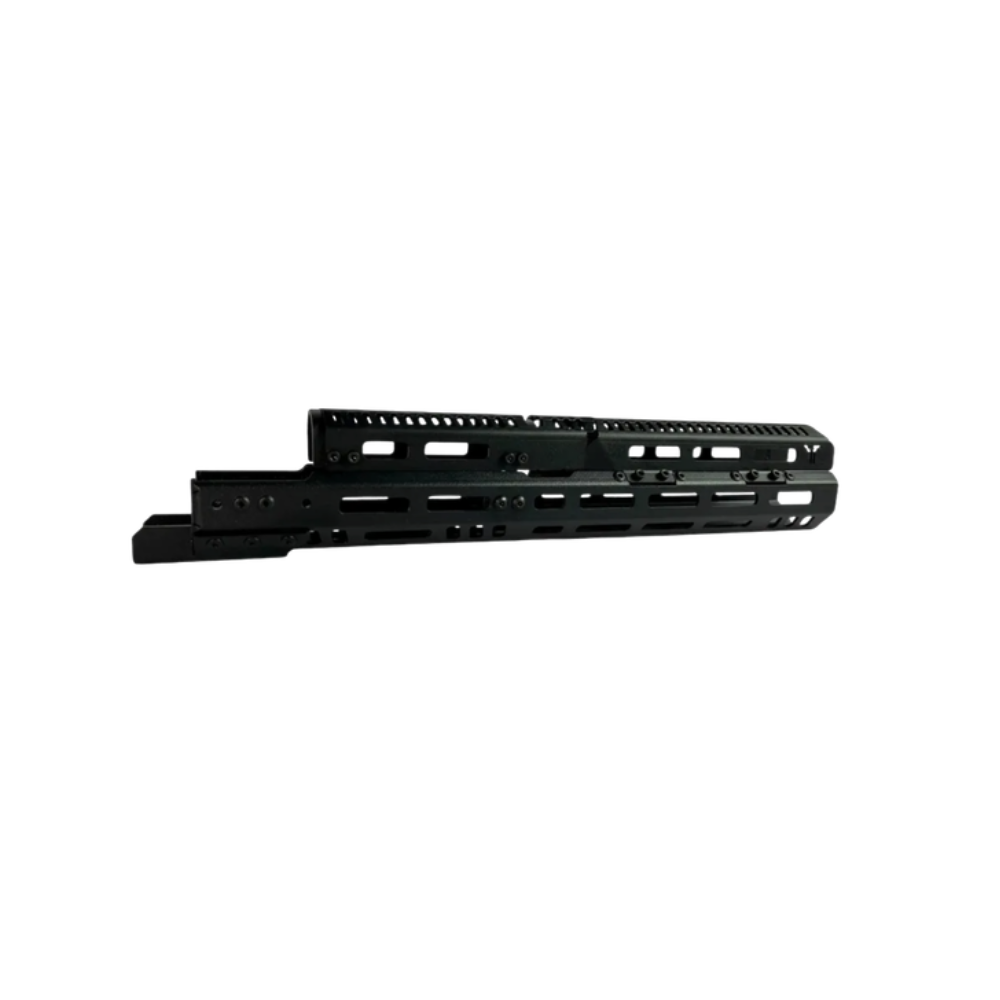

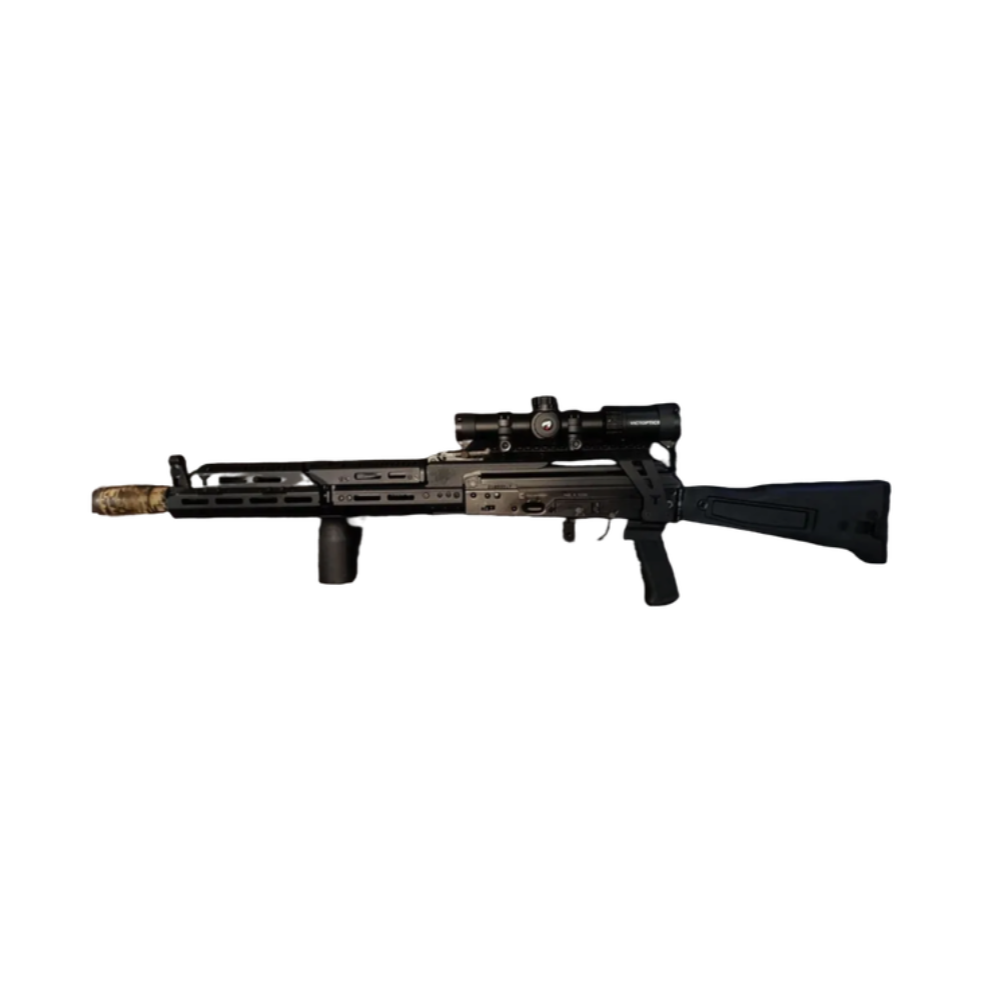

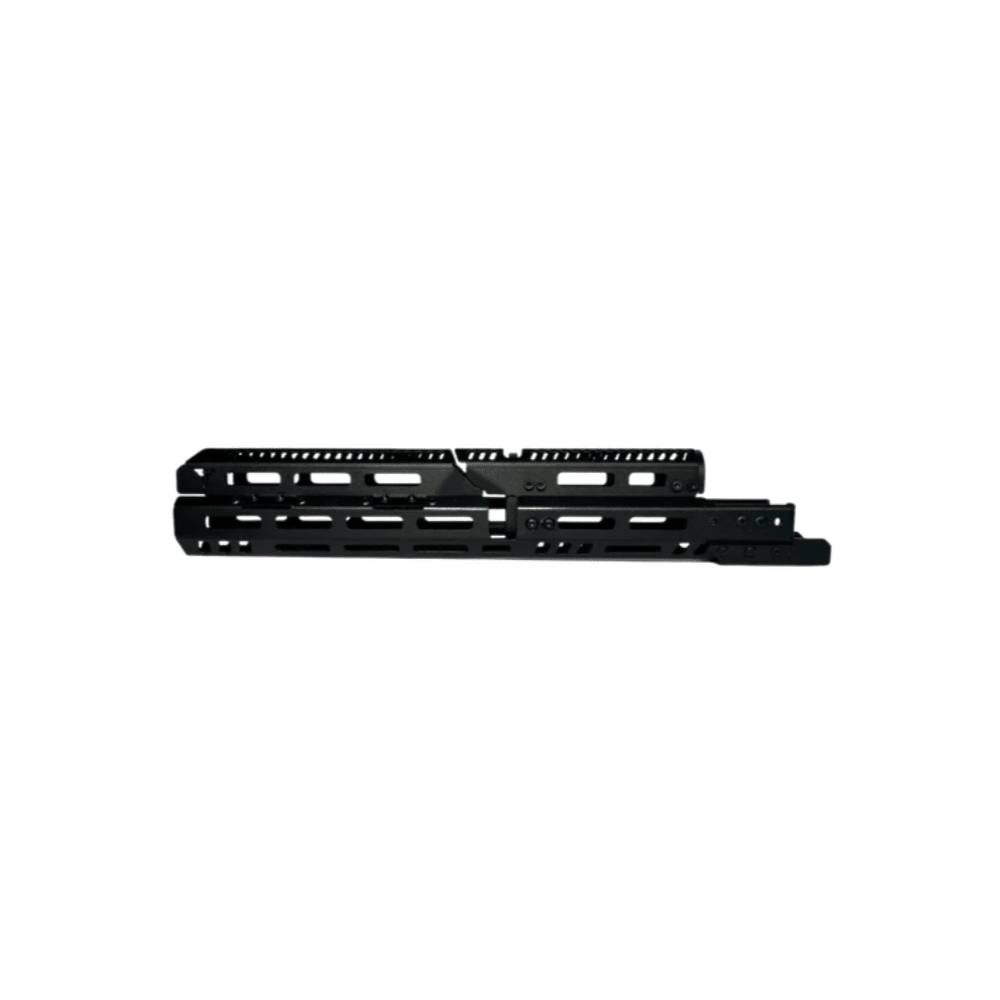

Комплект Н-3М для карабинов, созданных на базе стандартной АКМ платформы (ак 74 и сотая серия).

Комплект закрывает всё пространство от ствольной коробки до мушки и обеспечивает удобный и безопасный хват по всей длине.

На всех плоскостях цевья предусмотрены ячейки крепления типа М-Лок.

Комплект устанавливается на штатные крепления.

Накладка на газовую трубку подразумевает защитно-декоративную функцию, установка прицелов на неё не предусмотрена. Возможен люфт накладки, который обусловлен люфтом самой газовой трубки.

• Длина цевья: 360 мм
• Вес цевья: 380 грамм (вес у учётом всех крепёжных элементов)

Установка:

Все наши модели устанавливаются по общему принципу, так же как и родные цевья

А именно: производится неполная разборка:

• Отделить магазин
• Отделить шомпол
• Отделить крышку ствольной коробки
• Отделить возвратный механизм
• Отделить затворную раму с затвором
• Отделить газовую трубку
• Снять пластиковую/деревянную накладку с газовой трубки поворотом накладки вокруг оси газовой трубки
• Отделить Комплект

После этого переходим к установке нашего цевья:

• Заведите задний закладной элемент цевья в ствольную коробку (при необходимости подбейте молотком верх цевья через деревянный брусок в вертикальном положении для плотной глубокой посадки)
• Оковкой АК поджимаете переднюю подкову цевья и застегиваете крепежный флажок оковки (при необходимости подбейте молотком верх цевья через деревянный брусок в вертикальном положении для плотной глубокой посадки)

Установка накладки на газовую трубку:

• Открутить 4 крепежных винта с передней дуги и отделить ее от накладки
• Заложить переднюю дугу в передний паз газовой трубки
• Завести накладку газовой трубки задней дугой (не снимая дугу с накладки) в задний паз газовой трубки,
• Совместить передние отверстия дуги с отверстиями на накладке и закрутить 4 крепежных винта.
• Верхнюю накладку прикрутите винтами к цевью.
