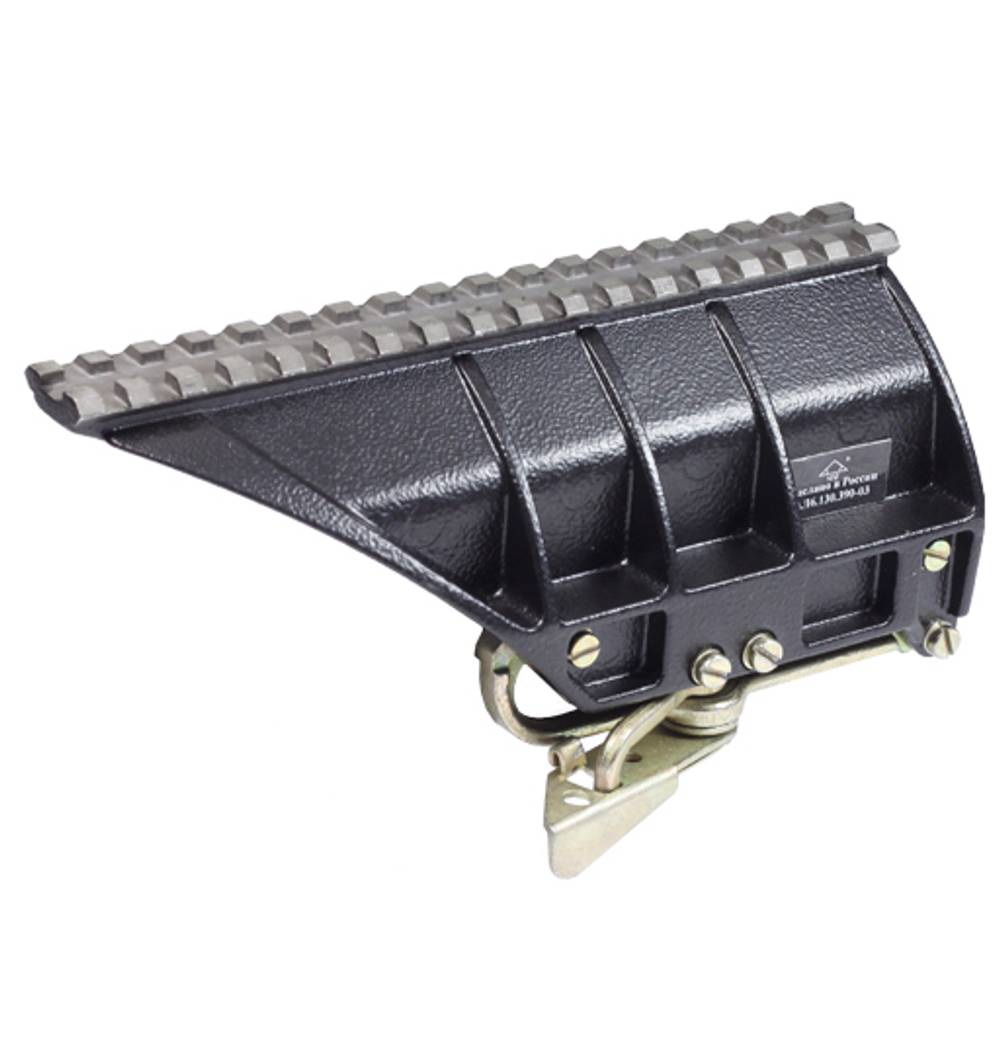

Переходной кронштейн для установки на оружие с боковой планкой прицелов и насадок с посадочной базой "Picatinny". Модификация предназначена для установки на оружие типа "Тигр".
ОСОБЕННОСТИ
- Надежное крепление к оружию
- Быстросъемность без применения инструмента
- Сохранение СТП при переустановке
- Минимальная высота от ствольной коробки
- Малый вес
СТАТЬЯ С ОПИСАНИЕМ КРОНШТЕЙНА, ЕГО УСТАНОВКИ И ПРИМЕНЕНИЯ на сайте Ю. Максимова.
ХАРАКТЕРИСТИКИ
|
Применение с оружием |
Тигр |
|
Высота от оси посадочной планки до посадочной планки "Picatinny" |
57 |
|
Длина планки "Picatinny" |
176 |
|
Количество пазов на планке |
17 |
|
Габаритные размеры |
185,5х51х90 |
|
Масса, кг |
0,27 |
Для подгонки зажимного устройства необходимо сделать следующее:
– повернуть защелку 2, освободив ее из-под головки винта 3. Снять защелку.
– переставить ручку 1 на такое количество зубцов, которое обеспечивает прочное крепление, исключающее качку кронштейна на оружии.
– поставить защелку 2 на место.
