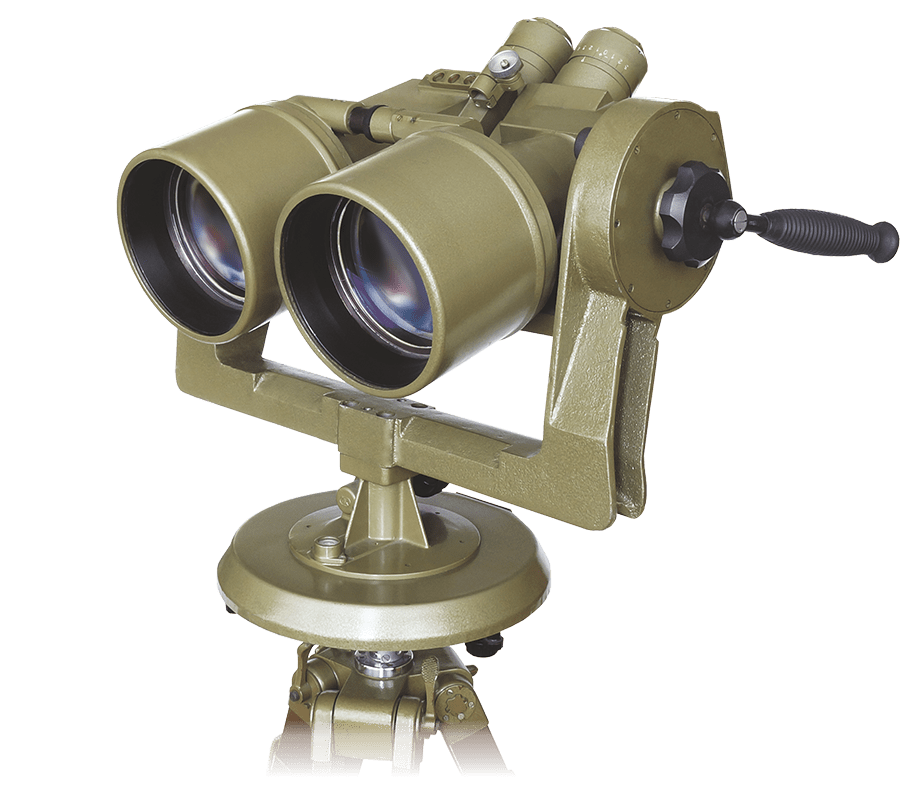

Прибор наблюдательный бинокулярный ПНБ-1
Предназначен для наблюдения за наземными и воздушными объектами со стационарных и временных наблюдательных пунктов в дневных условиях и в ночное время в свете прожектора, а также для определения угловых координат и расстояний до объекта.
Отличное качество изображения по всему полю зрения, высокая разрешающая способность, большой процент светопропускания достигается применением в приборе высокоэффективной оптической схемы и качественной оптики.
Прибор может надежно эксплуатироваться в различных регионах планеты при температуре окружающего воздуха от -50 до +50oС и относительной влажности до 100% при температуре 25oС.
ОСОБЕННОСТИ:
- высокое качество при умеренной цене;
- простота, надежность и удобство в эксплуатации;
- легкая установка на треноге или стойке;
- удобная конструкция органов управления;
- высокое качество изображения по всему полю зрения;
- защита прибора от засветки солнечными лучами;
- наличие металлического футляра, предохраняющего прибор от дождя, росы, снега, пыли;
- наличие светофильтров: светло-оранжевого - для наблюдения в тумане при пониженной освещенности местности и плохой контрастности объектов, сине-зеленого - для защиты от излучения ОКГ, нейтрального - для работы при ярком свете;
- возможность установки окуляров по базе глаз;
- наличие диоптрийной подвижки для установления резкого изображения цели по глазу наблюдателя;
- наличие налобника и наглазника из мягкой резины;
- возможность изменения направления наблюдения в горизонтальной плоскости на 360o, в вертикальной от -35 до +60o;
- подвижность шкалы горизонтальных углов, что позволяет установить на приборе нулевое положение относительно выбранного направления;
- возможность определения расстояния до цели высотой 1.7 м;
- постоянная осушка внутренней полости прибора за счет осушителей, заполненных силикагелем.
ПРИМЕНЕНИЕ
- охрана объектов;
- правоохранительные органы;
- органы безопасности;
- туризм и исследования дикой природы.
| ХАРАКТЕРИСТИКИ | |
|
Диаметр входного зрачка, мм |
110 |
|
Диаметр выходного зрачка, мм |
7,3 |
|
Относительное отверстие |
|
|
Увеличение |
15x |
|
Поле зрения, град. |
6° |
|
Удаление выходного зрачка, мм |
15 |
|
Разрешающая способность |
4" |
|
Точность отсчетом при измерении углов, тыс. |
0-05 |
|
Цена деления лимбов |
0-10 |
|
Пределы измерения вертикальных углов |
от -35° до +60° |
| Расстояние между центрами выходных зрачков, мм | 59-72 |
|
Размеры, мм |
400х580х402 |
|
Размеры в упаковке, мм |
562х635х342 |
|
Вес прибора, кг |
30 |
|
Вес прибора в упаковке, кг |
|
Оптическая схема прибора.
- 1, 2, 5, 9 - линзы;
- 3, 4, 14 - призмы;
- 10 - нейтральный фильтр;
- 11 - светло-оранжевый фильтр;
- 12 - зеленовато-голубой фильтр;
- 13 - сетка нитей.
