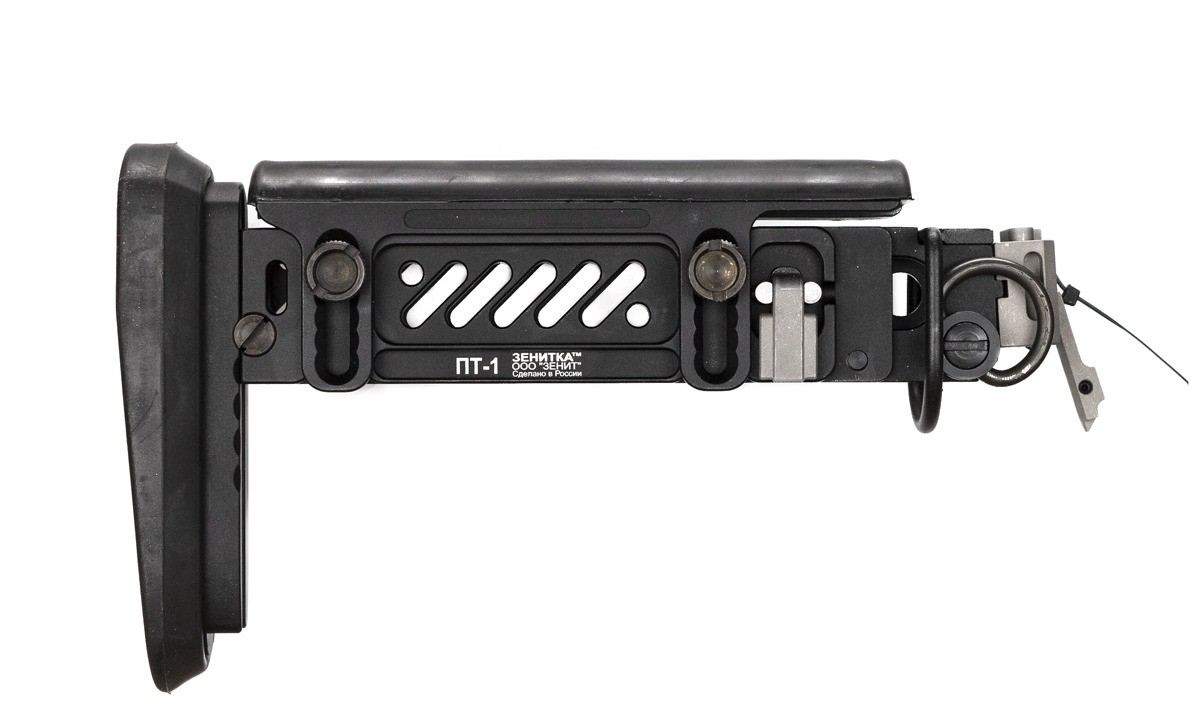

Цельнофрезерованный телескопический приклад скелетного типа ПТ-1 с резиновым тыльником и резиновой накладкой щеки, предназначен для установки и эксплуатации на АК серий: АК-103, АК-104, АК-105, АК-74М, АК-74С, АКС-74У, ПП Витязь.
Для гражданских карабинов с короткой длиной ствола необходимо использовать приклад ПТ-1С (закон об оружии).
Изготовлен из сплава Д16Т с покрытием черного цвета .
Приклад телескопический ПТ-1 устанавливается на штатное место складывающихся в бок прикладов АК.
Ключевые преимущества
- при установке на оружие не требует его доработки
- наличие регулируемой щеки и регулируемого тыльника
- телескопический механизм имеет большой диапазон регулировок по длине
- оригинальный механизм позволяет складывать и фиксировать приклад вдоль ствольной коробки оружия в любом положении телескопического механизма, а также регулировать высоту щеки и высоту тыльника
- при складывании нет необходимости снимать кронштейн над ствольной коробкой Б-13 , расположенный на боковой планке (ласточкин хвост) ствольной коробки оружия
- в нижнем положении щеки позволяет работать с механическим прицелом
- два варианта антабки

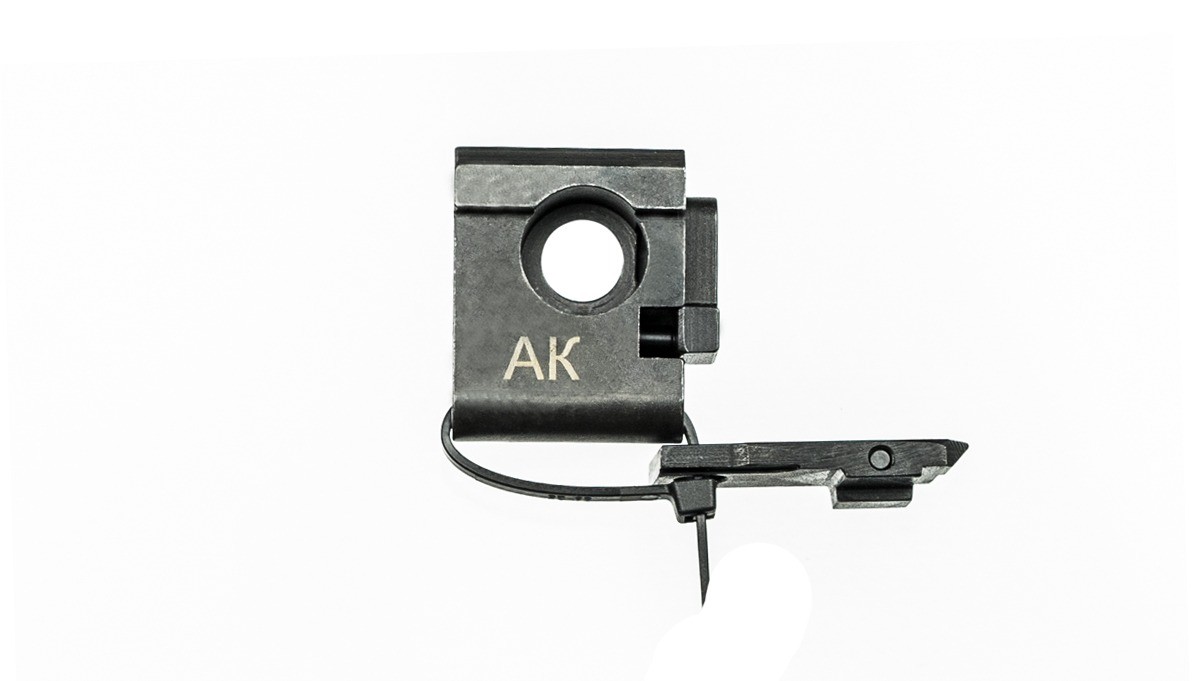

- В зависимости от модели оружия выбирается один из следующих замков:
Особенности
- Позволяет производить регулировки, исходя из выполняемых задач и индивидуальных данных стрелка.
- два варианта тыльника: широкий, узкий
- Гарантийный срок хранения и эксплуатации: 60 мес
Установка и использование
Для установки приклада телескопического ПТ-1 (далее по тексту ПТ-1) на оружие необходимо:
1. ПТ-1 устанавливается вместо штатного (складывающегося вбок вдоль ствольной коробки) приклада АК и карабина «Сайга».
2. Выбив ось (ось выбивается с помощью выколотки вверх в сторону крышки ствольной коробки в соответствии со штатной инструкцией по полной разборке оружия) из петли штатного механизма сложения, снять штатный приклад оружия.
3. Установить ПТ-1 и пластину замка на оружие и вбить в штатное место оружия ось петли.
4. Вкручивая винт, зафиксировать пластину замка.
5. Для складывания ПТ-1 воспользоваться штатной кнопкой, расположенной на ствольной коробке оружия, и сложить ПТ-1 вдоль ствольной коробки оружия, при этом кнопка замка удерживает ПТ-1 в сложенном положении.
6. Для приведения ПТ-1 в рабочее положение нажать кнопку замка и разложить ПТ-1, фиксируя его штатной защёлкой оружия.
7. Для регулировки длины приклада поднять рычаг-фиксатор,НАЖАТЬ КНОПКУ и устано вить необходимую длину ПТ-1 . ВНИМАНИЕ!!!! РЕГУЛИРОВКА ДЛИНЫ ПРИКЛАДА ОСУЩЕСТВЛЯЕТСЯ ТОЛЬКО В МОМЕНТ НАЖАТИЯ КНОПКИ РЫЧАГА-ФИКСАТОРА. НЕСОБЛЮДЕНИЕ ДАННОЙ РЕКОМЕНДАЦИИ МОЖЕТ ПРИВЕСТИ К НЕКОРЕКТНОЙ РАБОТЕ ПРИКЛАДА В ДАЛЬНЕЙШЕМ.
8. После установки необходимой длины ПТ-1 опустить рычаг-фиксатор, фиксируя установленную длину ПТ-1.
9. Для установки нужной высоты щеки необходимо:

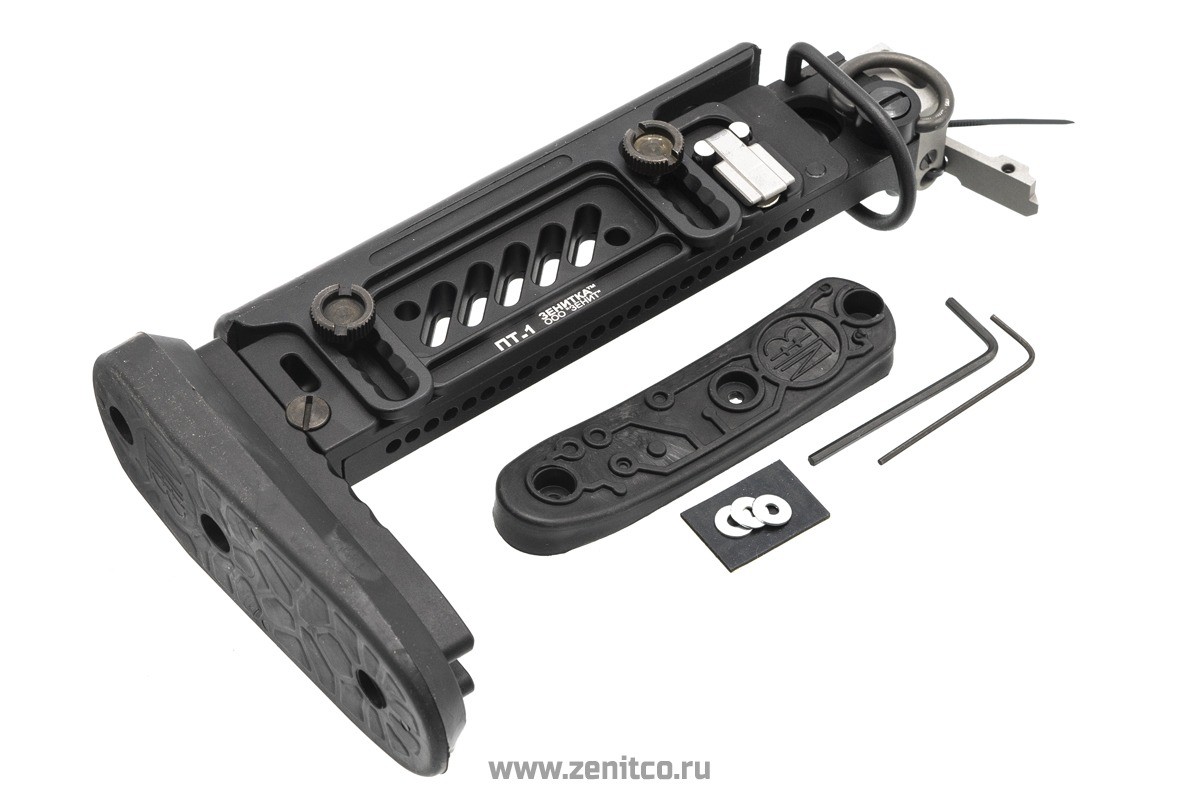

Комплектация
- Приклад ПТ-1 — 1 шт
- Ключ шестигранный — 1 шт
- Резиновая накладка на тыльник — 2 шт
- Руководство по эксплуатации — 1 шт
