Приклад телескопический ПТ-1 на АК, Сайга, Вепрь, Зенит

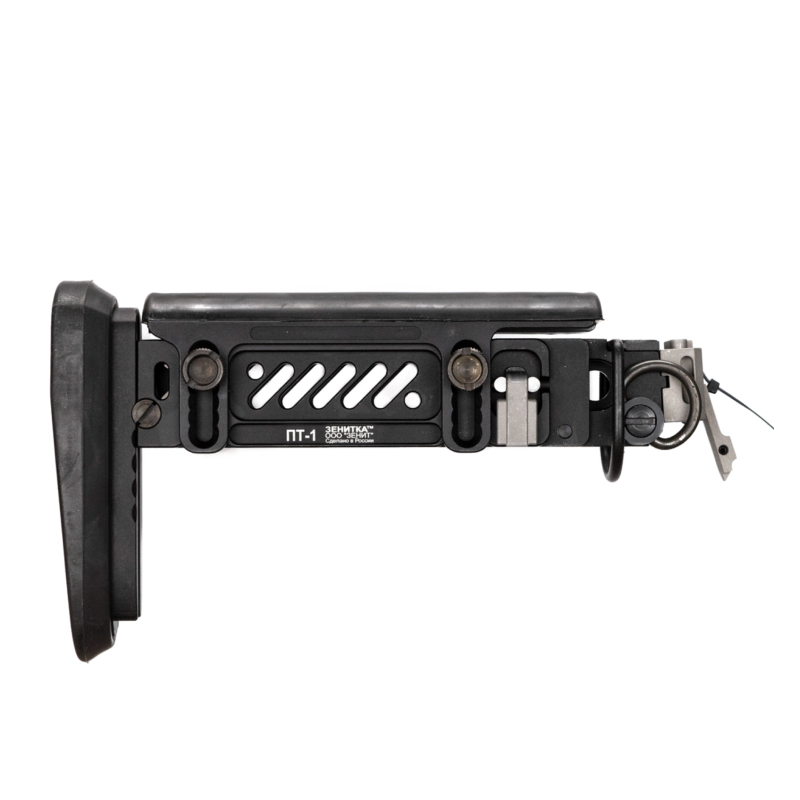

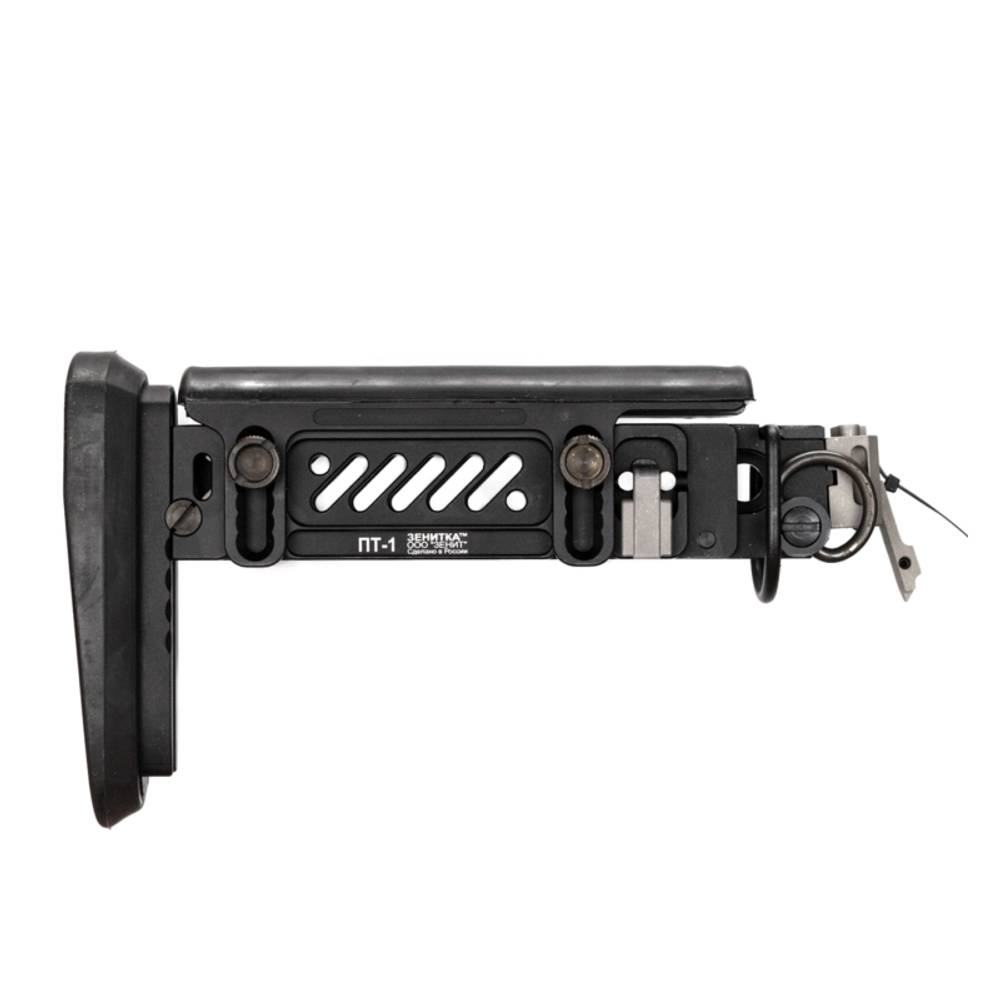

Цельнофрезерованный телескопический приклад ПТ-1 предназначен для установки и эксплуатации на АК серий АК-103, АК-104, АК-105, АК-74М, АК-74С, АКС-74У, ПП Витязь с установленными на них коллиматорными, оптическими, тепловизионными прицелами или прицелами ночного видения.

Приклад телескопический ПТ-1 устанавливается на штатное место складывающихся в бок прикладов АК. Позволяет производить регулировки, исходя из выполняемых задач и индивидуальных данных стрелка.

Особенности:

• при установке на оружие не требует его доработки;
• наличие регулируемой щеки и регулируемого затыльника;
• телескопический механизм имеет большой диапазон регулировок по длине;
• оригинальный механизм позволяет складывать и фиксировать приклад вдоль ствольной коробки оружия в любом положении телескопического механизма, высоты щеки и высоты затыльника;
• при складывании нет необходимости снимать планку Б-13 из комплекта «Классика», расположенную на боковой планке (ласточкин хвост) ствольной коробки оружия;
• в нижнем положении щеки позволяет работать с механическим прицелом;

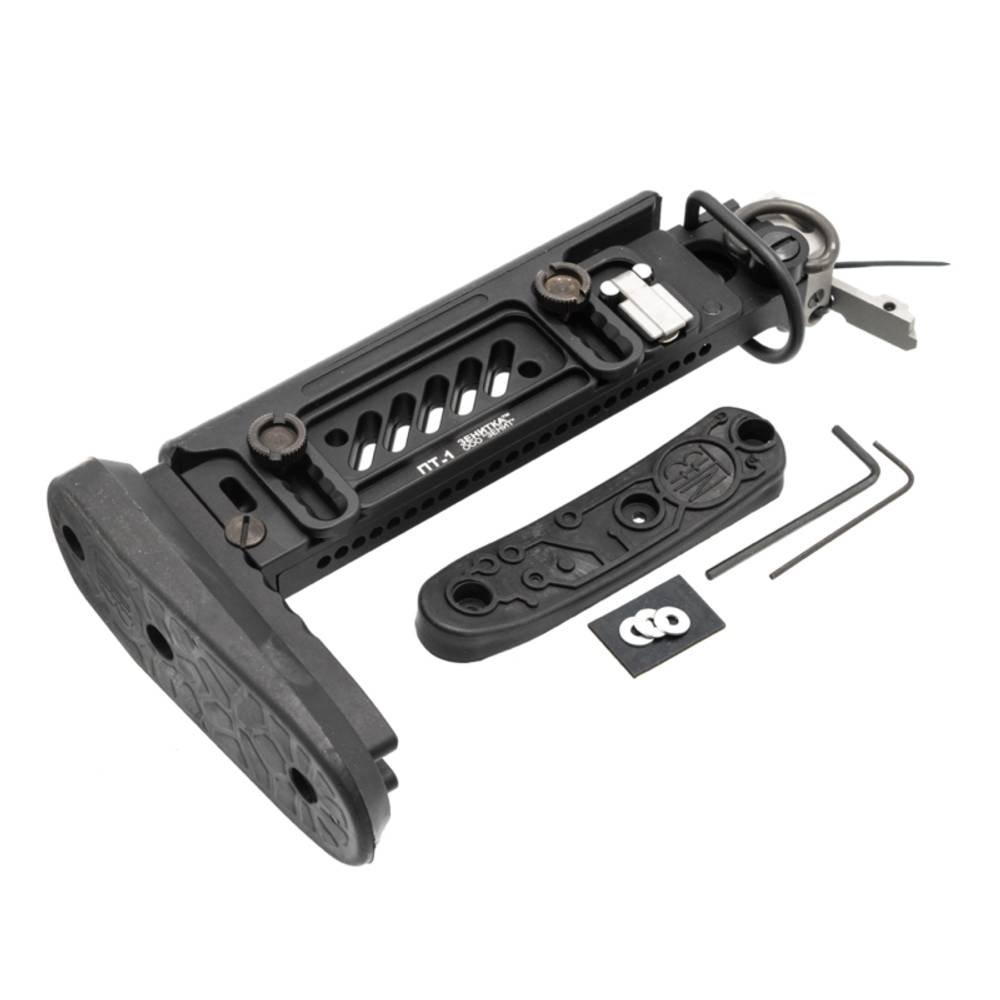

• два варианта тыльника: широкий, узкий;
• два варианта антабки.

Характеристики:

• Материал: упрочнённый авиационный сплав Д16Т
• Вес: 480+10 (в сборке поставки: широкая резиновая накладка и две антабки)

Совместимость:

• АК-103, АК-104, АК-105, АК-74, АК-74М, АКМ, АКС-74, АКС-74У;
• Сайга-410, Сайга-МК, Сайга МК-03, Сайга-308, Сайга-12К, Сайга-20К;
• Витязь;
• ВПО-133, ВПО-136, ВПО-209.

Для установки приклада ПТ-1 на оружие необходимо:

1. Приклад телескопический ПТ-1 (далее по тексту ПТ-1) устанавливается вместо штатного (складывающегося вбок вдоль ствольной коробки) приклада АК и карабина «Сайга».
2. Выбив ось (ось выбивается с помощью выколотки вверх, в сторону крышки ствольной коробки в соответствии со штатной инструкцией по полной разборке оружия) из петли штатного механизма сложения, снимаем штатный приклад оружия.

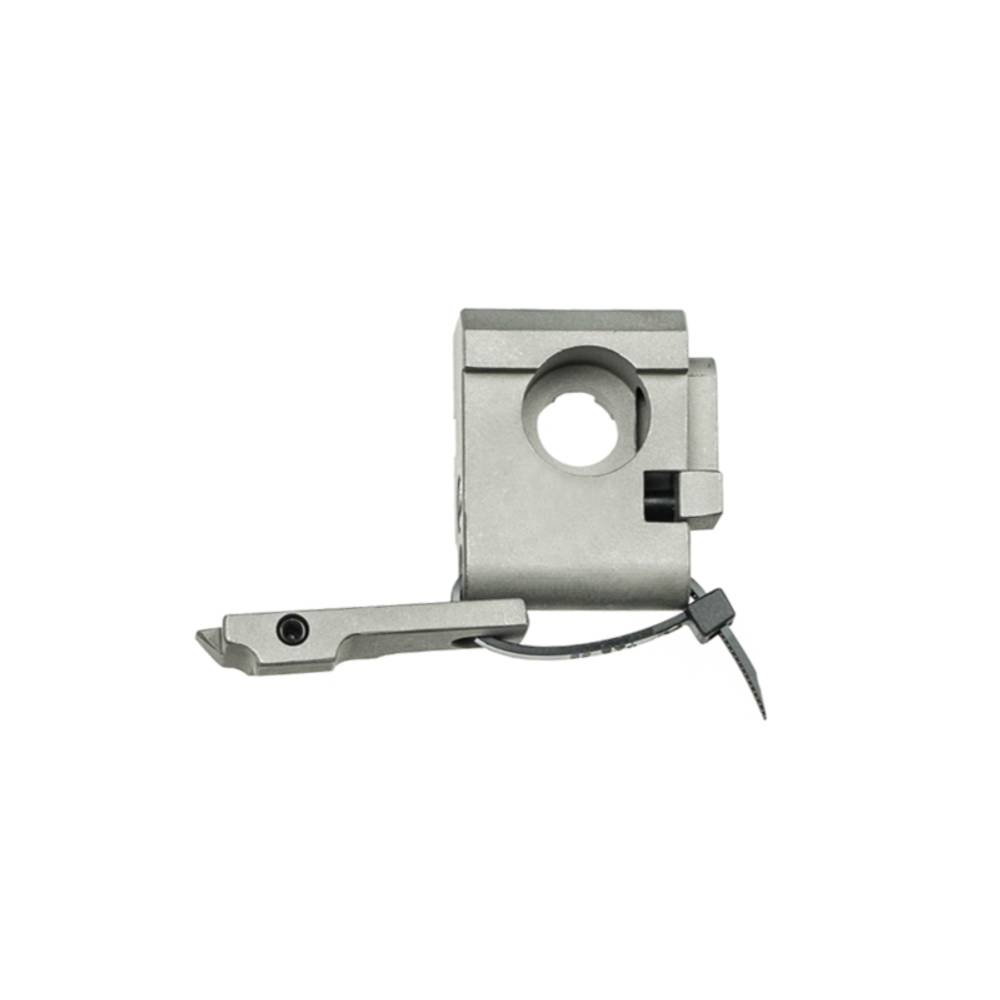

3. Уустанавливаем ПТ-1 и пластину замка на оружие и вбиваем в штатное место оружия ось петли.
4. Вкручивая винт, фиксирующий пластину замка, фиксируем пластину замка.
5. Для сложения ПТ-1 пользуемся штатной кнопкой, расположенной на ствольной коробке оружия, и складываем ПТ-1 вдоль ствольной коробки оружия, при этом кнопка замка удерживает ПТ-1 в сложенном положении.
6. Для приведения ПТ-1 в рабочее положение нажимаем кнопку замка и раскладываем ПТ-1, фиксируя его штатной защёлкой оружия.
7. Для регулировки длины приклада поднимаем рычаг-фиксатор и устанавливаем необходимую длину ПТ-1.
8. После установки необходимой длины ПТ-1 опускаем рычаг-фиксатор, фиксируя установленную длину ПТ-1.
9. Для установки необходимой высоты щеки необходимо:
   - ослабить винты , установить щёку на необходимую высоту;
   - закрутив винты, фиксируем щеку на выбранной высоте.
10. Для установки необходимой высоты затыльника необходимо:
    - ослабить винт, установить затыльник на необходимую высоту;
    - закрутив винт, зафиксировать затыльник на выбранной высоте.
11. Открутить от приклада лишнюю антабку, оставив необходимую.
12. Установить необходимую резиновую накладку на затыльник приклада.
13. Открутив винт, можно установить другой замок из номенклатуры выпускаемых фирмой ООО «Зенит» замков (АК-74, АК-74У, нескладной приклад).

Подвижные части телескопического механизма регулировки длины приклада необходимо чистить во время обслуживания оружия.
