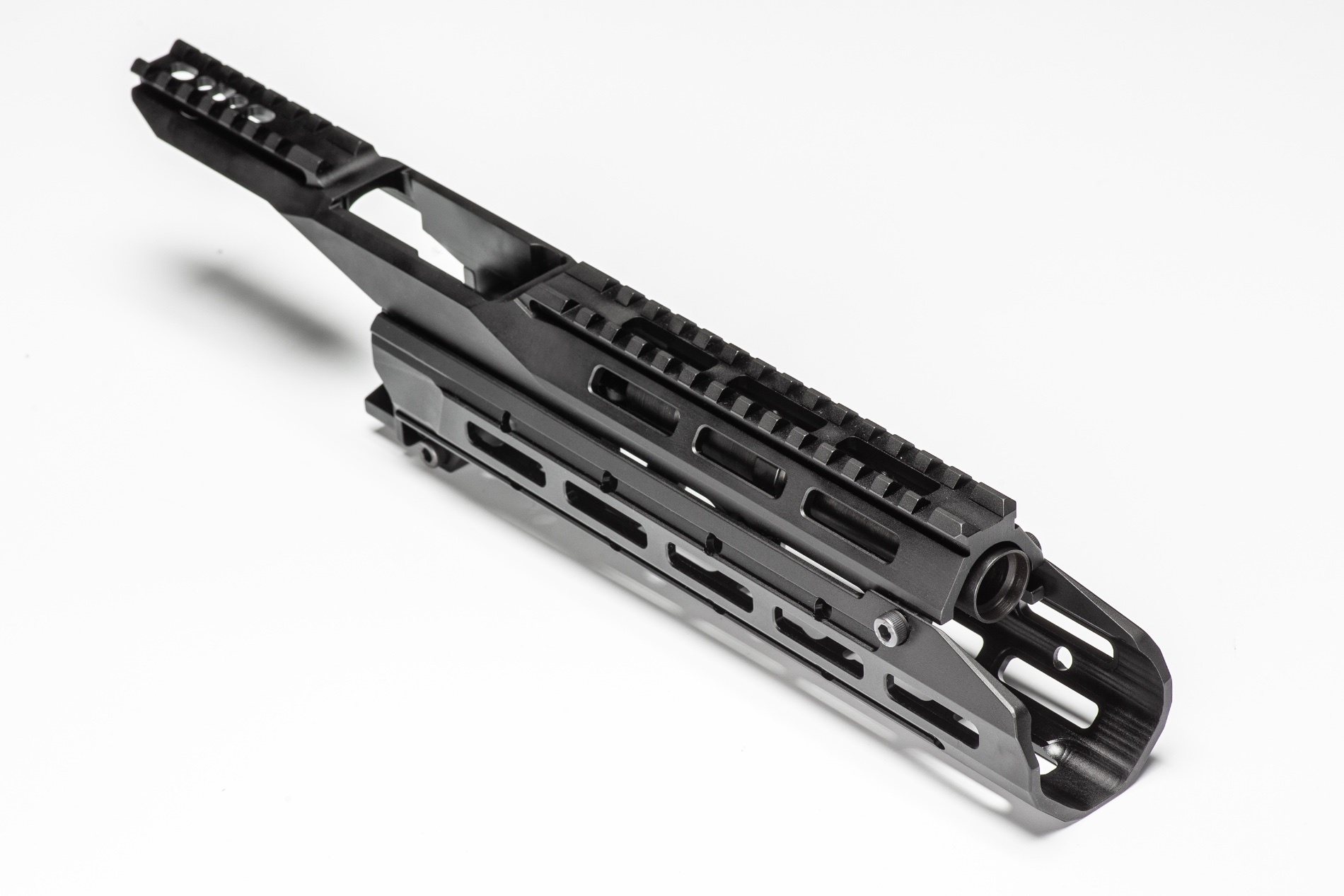

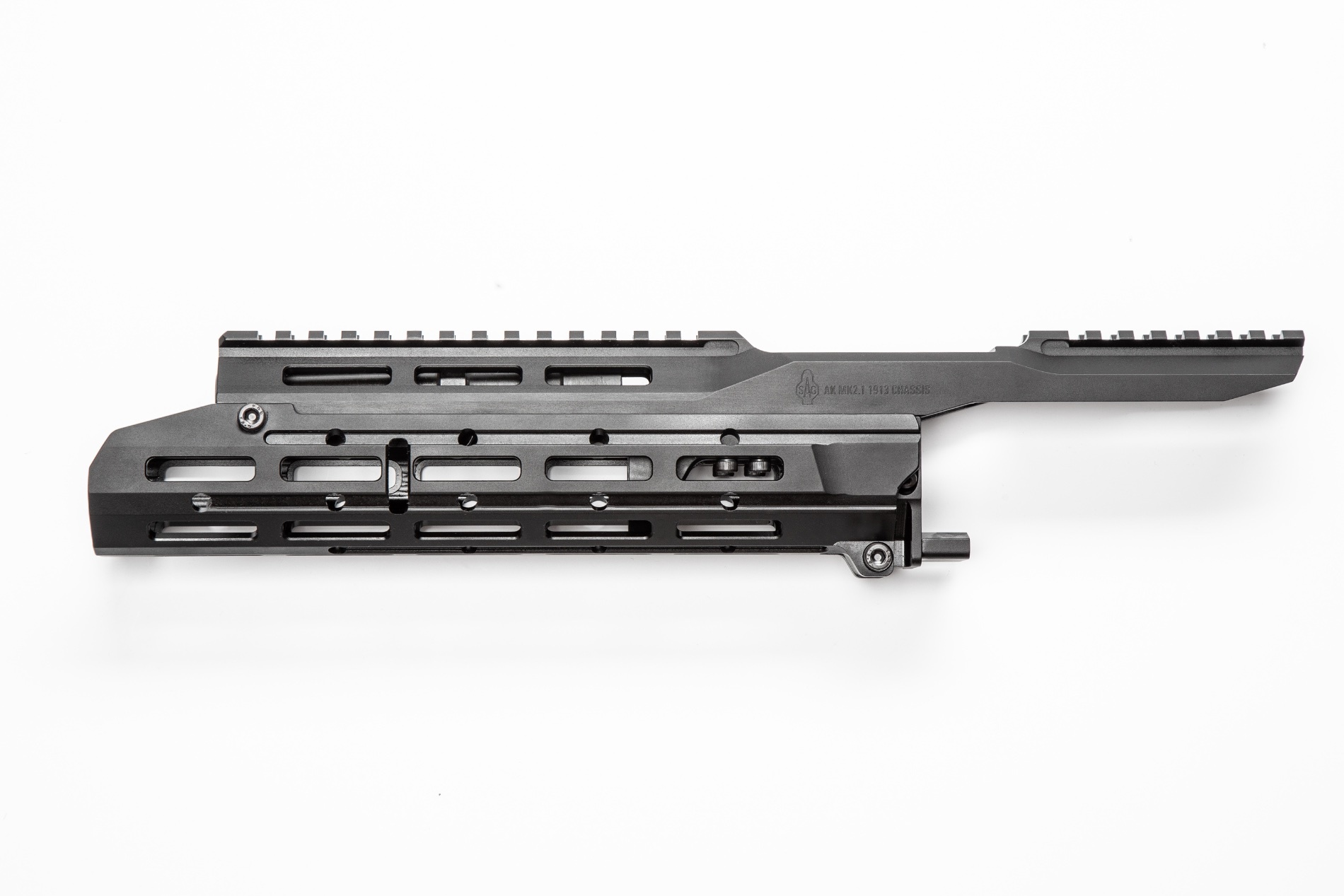

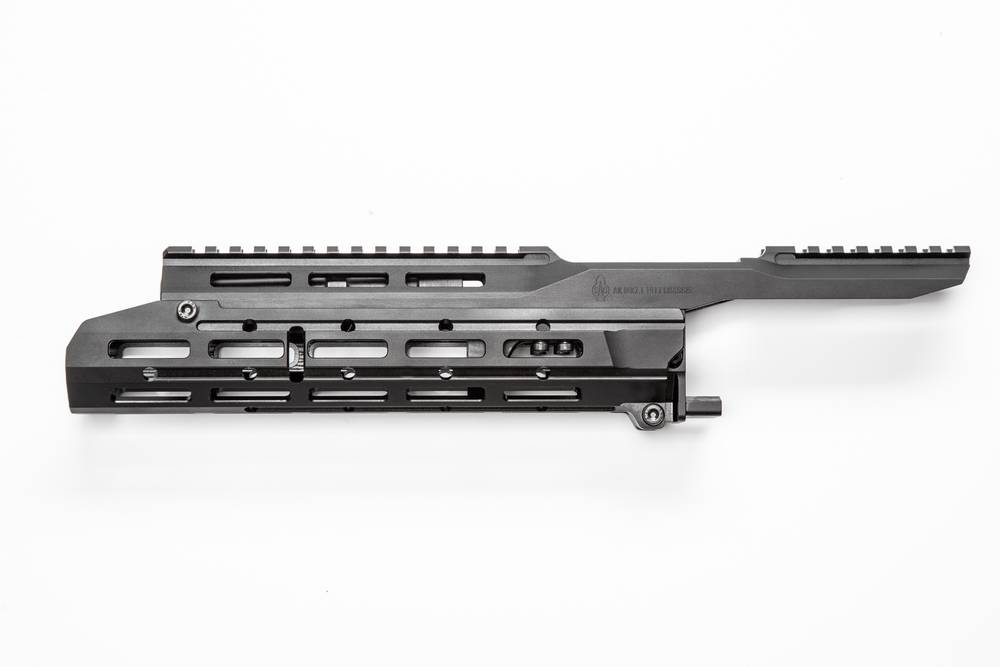

Шасси SAG AK MK 2.1 — это уникальное решение по замене штатного цевья группы винтовок построенных на базе АК (АК47, АК74, АК100 и гражданских карабинов). Целью создания стало улучшение эксплуатационных характеристик и возможность установки различного прицельного оборудования.
Шасси устанавливается на любой карабин АК/Сайга/Вепрь не отличающиеся от базового решения. Конструкция представляет собой прочную и легкую раму, спаренную с газовой трубкой. Деталь является цельнофрезерованной, что обеспечивает ей необходимую прочность при малом весе.
Благодаря жесткой фиксации газовой трубки в пазах цевья спереди и в barrel nut сзади, достигается стабильность СТП и надежность установки.

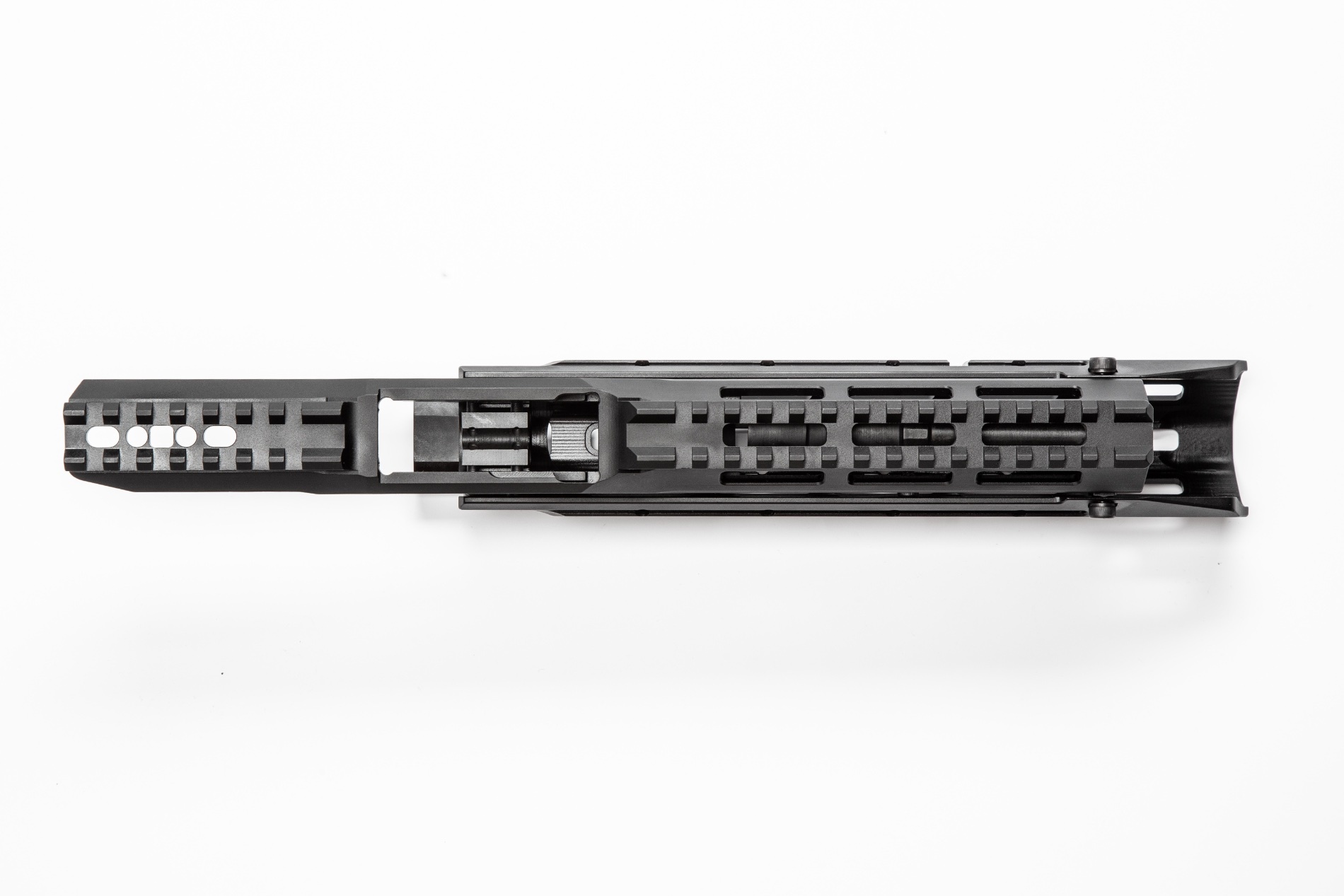

Шасси позволяет устанавливать оптику на базу типа Picatinny 1913- MIL-STD (Пикатинни), расположенную над стволом и ствольной коробкой перед целиком.
В цевье используется крепление M-LOK с конформным расположением слотов. Стандарт M-LOK является развитием тактических боевых решений и не выступает за рамки корпуса в случаях, когда слот не используется. Газовая трубка оборудована планкой стандарта Picatinny на 14 слотов, либо панелью стандарта M-LOK на 3 слота.

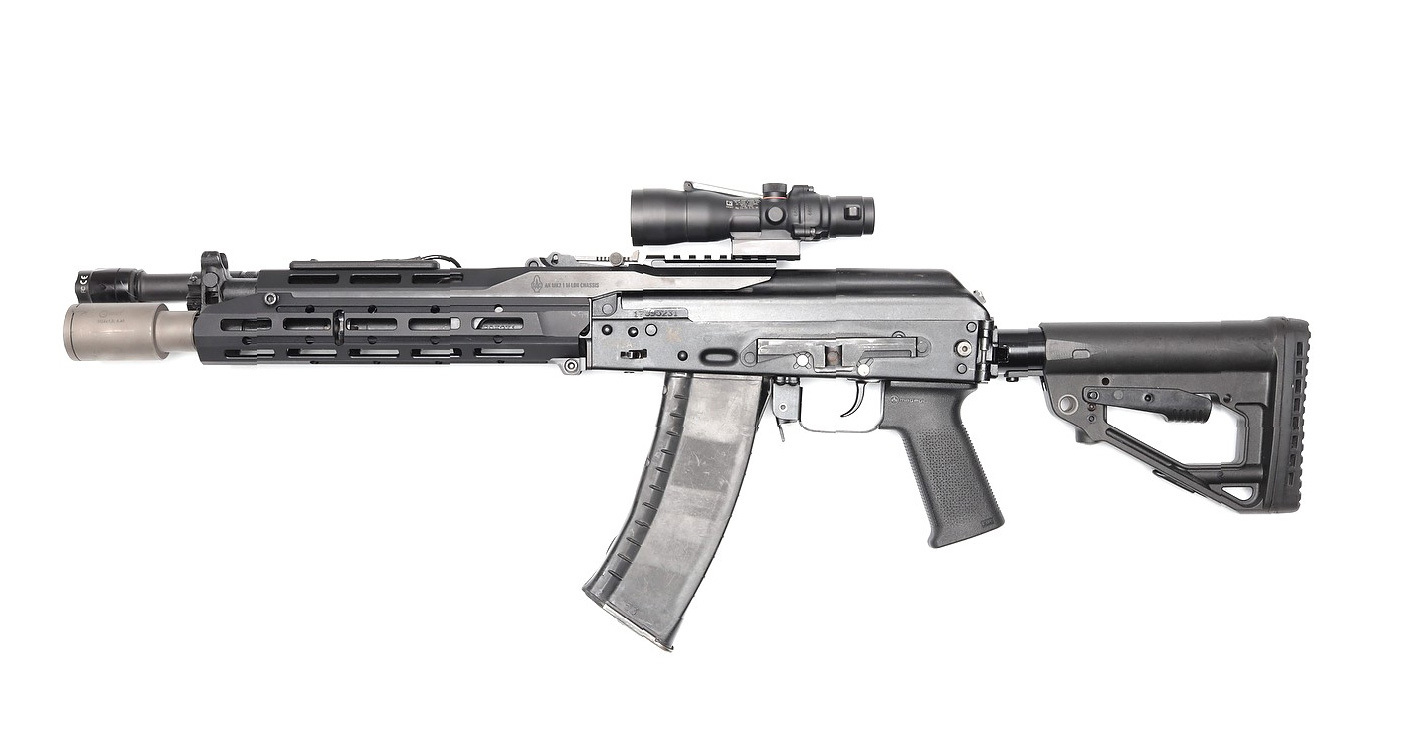

МК 2.1 вывешивает ствол и не блокирует открытые прицельные приспособления и увеличивает вариативность хвата.

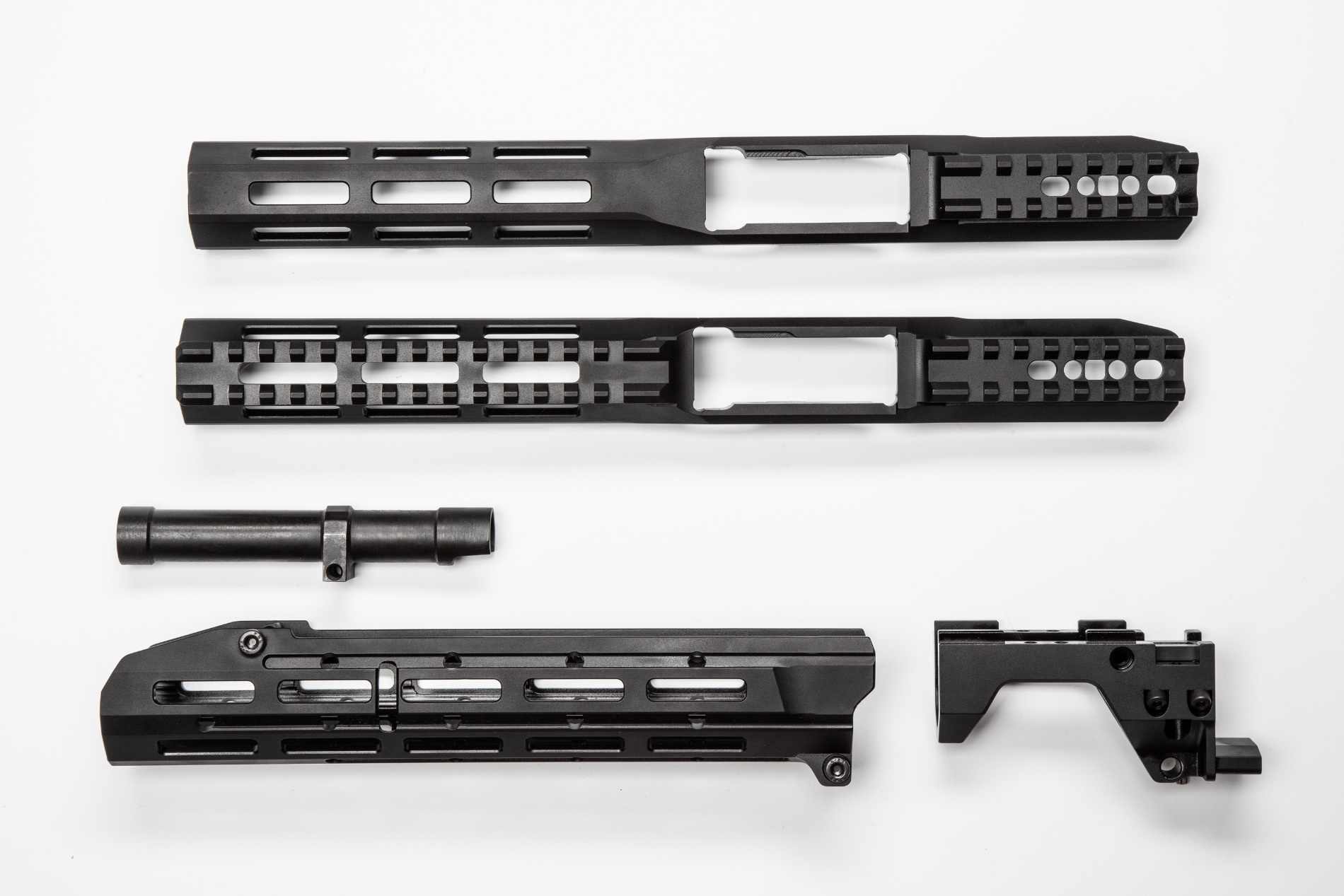

В комплект шасси входят:
- Цельнофрезерованный аппер с 1913-MIL-STD планкой Пикатинни со встроенным посадочной призмой для монтажа прицелов типа Trijicon ACOG
- База аппера для установки в коробку в область патронника
- Цевье чашечного типа стандарта M-LOK
- Цельнофрезерованная стальная вставка в стойку целика карабина, обеспечивающая вместе с базой аппера (п.2) цанговый зажим вокруг патронника
- Новая облегченная стальная газовая трубка
- Крепежные винты (мы рекомендуем использовать красный резьбовой фиксатор для предотвращения раскручивания винтов)
Совместимость
Большая вариативность размеров позволяет устанавливать шасси SAG MK2.1 на широкий перечень оружия:
- Боевое оружие: АКМ, АКМС, АК-74, АК-74С, АК-74М, АК-101, АК-102, АК-103, АК-104, АК-105
- Гражданское оружие: ВПО-133, ВПО-136, ВПО-209, Сайга МК (включая исп. 03, 033) калибров 7,62х39, .223, 5,45х39, Сайга-308 исп. 46 и -61, Сайга-308-1 исп.21 и -34/
Габаритные характеристики
Picatinny:
- Габариты (ДхШхВ) - 36.9х5х6.9 см
- Вес - 635 г
Особенности установки
Шасси рекомендовано к установке самостоятельно и не требует специальных инструментов для установки, требуется демонтировать оковку с антабкой . В случае израсходования ресурса карабина шасси может быть переустановлено на новый карабин.
