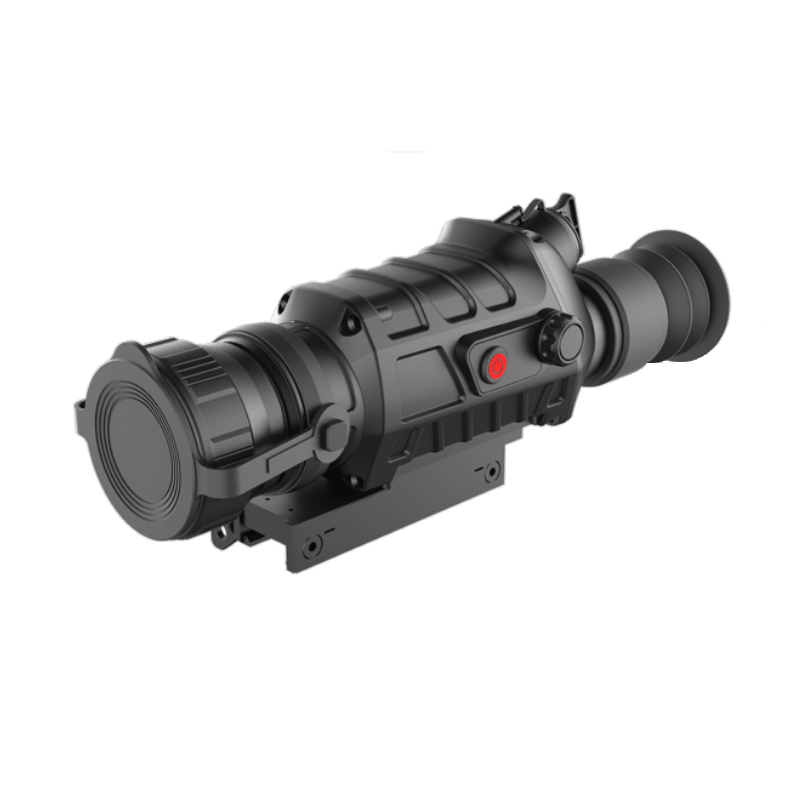

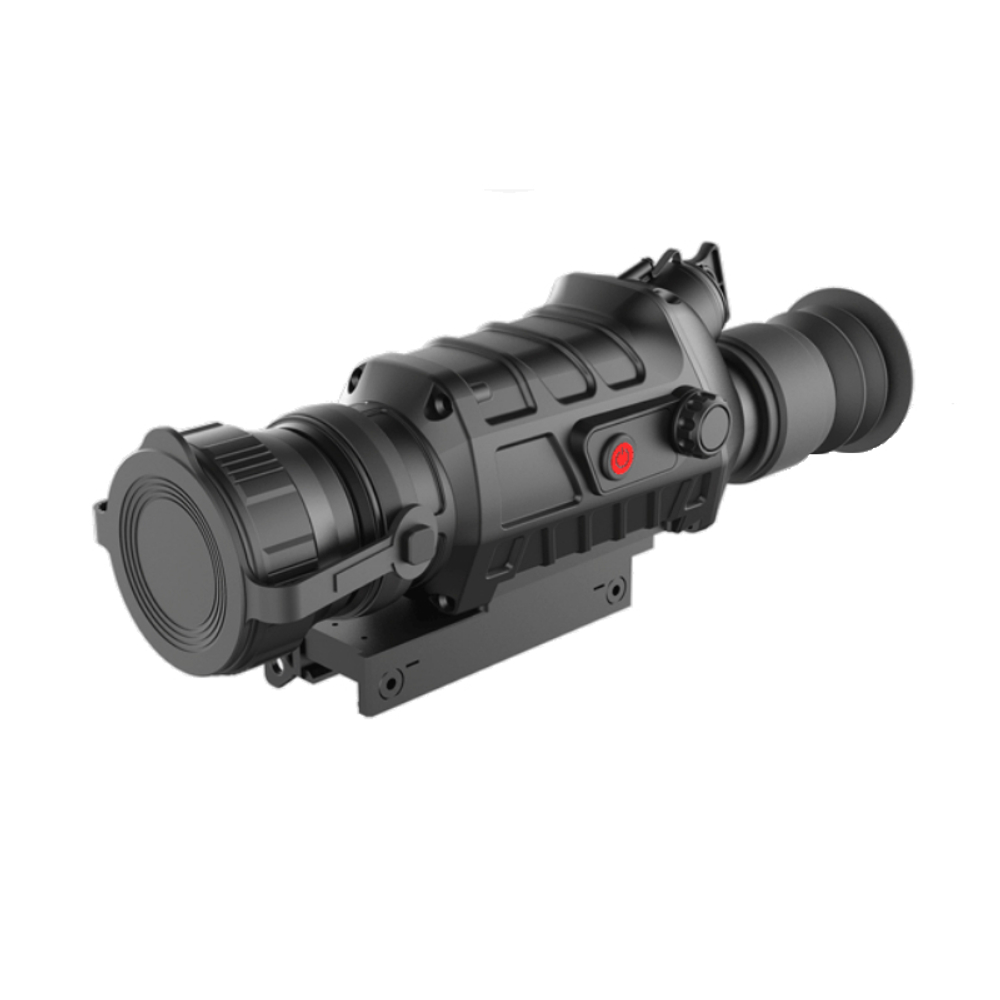

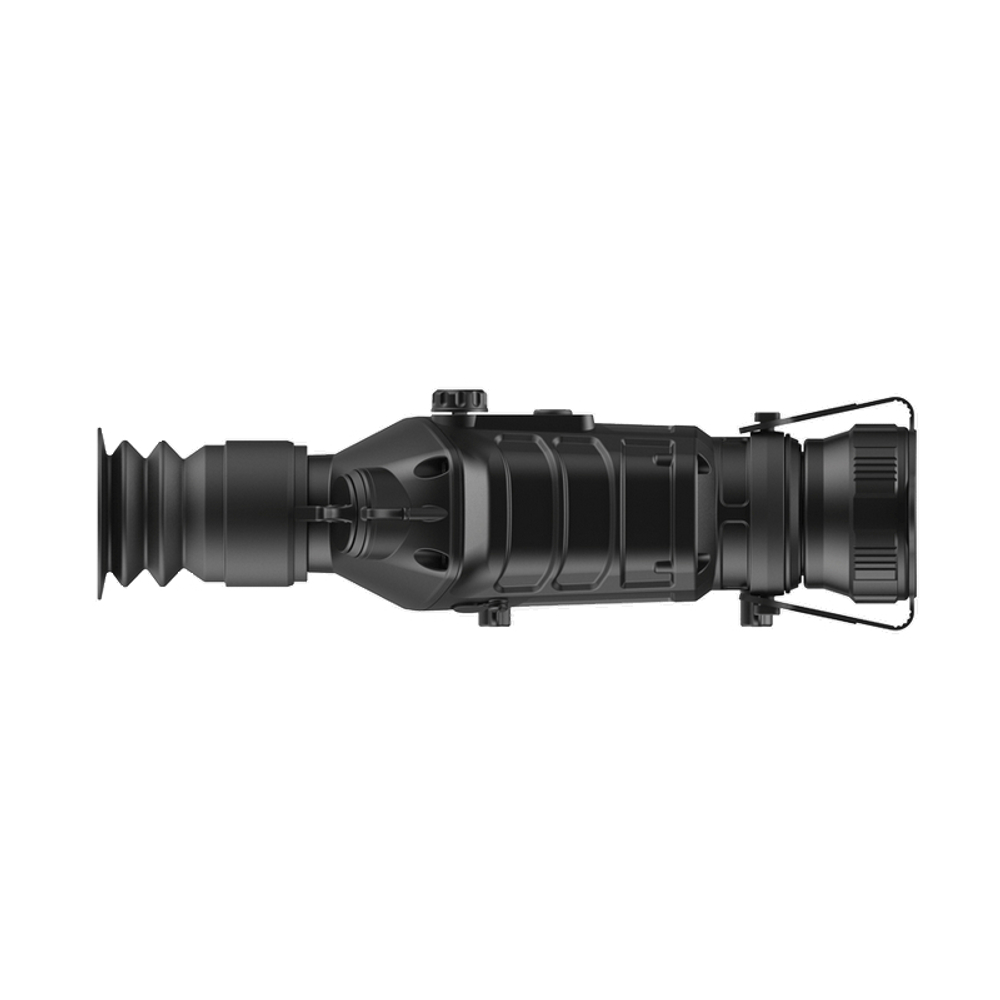

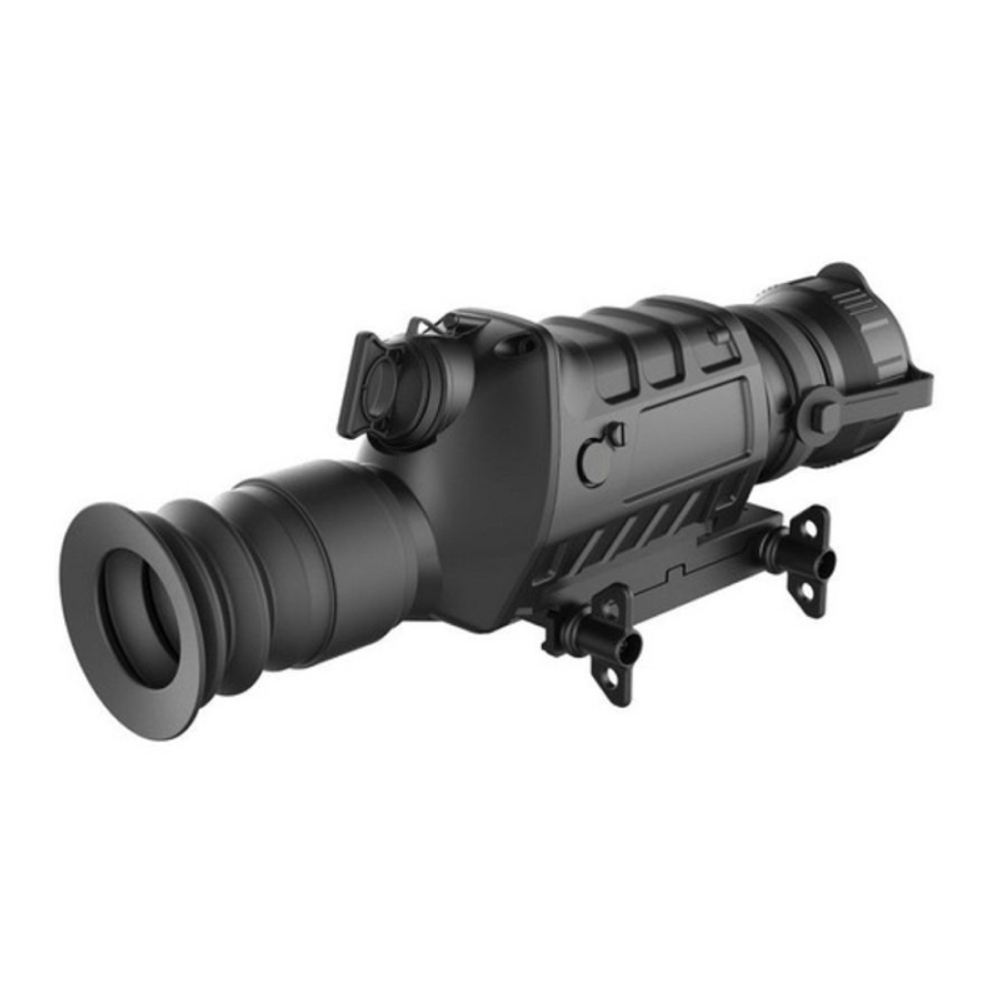

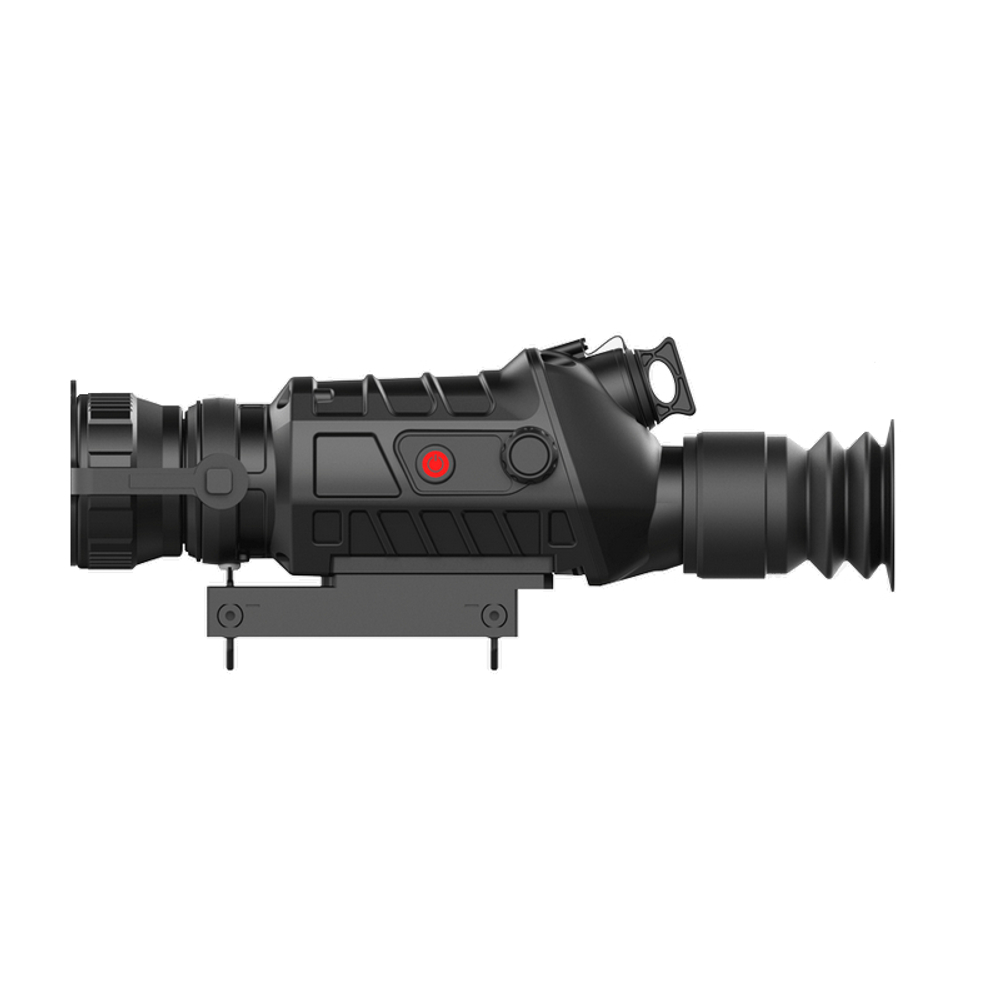

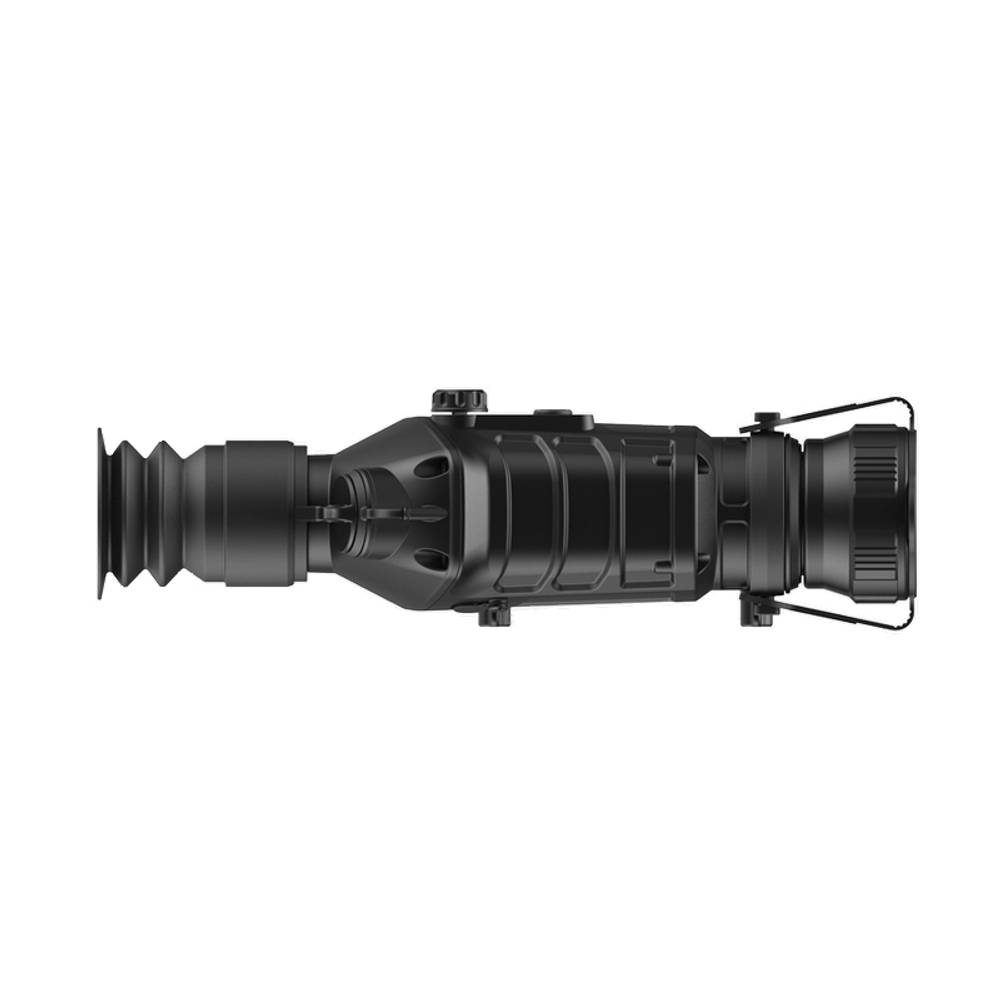

Описание тепловизионного прицела Guide TS450
Тепловизионный прицел GUIDE TS450 - флагман обновленной серии продвинутой стрелковой оптики от Wuhan Guide Sensmart Tech Co., LTD. Надежен и прост в использовании, а объектив 50 мм/F1.2 и сенсор 400х300, 17 мкм, 50 мК позволяет обнаруживать ростовую фигуру на дистанции до 1 400 м.
Прицел имеет сверхчувствительный ИК-сенсор и множество функций, включая: режим "Картинка в картинке", отслеживание горячих точек, стадиометрический дальномер, 7 цветовых палитр, 10 прицельных марок и 6 профилей пристрелки.
Для питания прицела используется аккумулятор 18650, который легко заменяется наощупь. Прицел оснащен креплением на планку Weaver/Picatinny.
Корпус тепловизионного прицела GUIDE TS450 из прочного сплава выдерживает ударную нагрузку 500G и защищен от влаги по стандарту IP67. Оптика прекрасно держит отдачу любого гражданского оружия, готова к самым серьезным испытаниям. Охота с прицелами Guide будет намного результативней.
Сенсор TEC 400х300, 17 um - новый уровень качества изображения.
Сверхчувствительная ИК-матрица Guide TS 450 - это тепловизионный модуль TEC в металлической оболочке, выполнен на оксид ванадиевой подложке VOx. Высокий показатель плотности детекторов 17 um, повысил разрешение термограммы и информативность самого изображения. Работа в зоне спектра чувствительности от 8 до 14 нм, позволяет тепловизорам «видеть» при полном отсутствии света, также сквозь преграды в виде тумана или дыма. Модуль работает с частотой 50 Гц, это оптимальный режим для наблюдения за быстро перемещающимися объектами, картинка без залипаний и характерного шлейфа.
Большой германиевый объектив 50 мм - покажет удаленные объекты в деталях.
Диаметр объектива 50 мм, которым решили оснащать Guide TS450, позволяет раскрыть весь потенциал оружия. Базовое увеличение 3,3 крат и цифровой зум от 1 до 4х помогут увидеть мельчайшие подробности любого удаленного объекта. Передняя линза выполнена из Германия, эта база полностью прозрачная в ИК диапазоне излучения. Ширина поля зрения FOV 7.5° × 5.6° обеспечивает хороший обзор и быстрый поиск. Окулярная точка вынесена на расстояние более 40 мм. Навести резкость на необходимую дистанцию можно при помощи специального фокусировочного барабана на объективе.
АМOLED дисплей 50 Гц - яркие и насыщенные цвета.
Высококонтрастный и морозоустойчивый микродисплей, выполненный по технологиям АМOLED, транслирует полноформатную картинку с разрешением 1024 × 768 пикселей с реалистичной передачей цветов даже в условиях плохой видимости, а также бережно расходует заряд батареи. Для индивидуальной настройки рекомендовано воспользоваться опцией корректировки диоптрий.
Стадиометрический дальномер - для точных дальних выстрелов.
Тепловизионный прицел Guide TS 450 оснащен цифровым дальномером, который по предварительно заданным значениям габарита объекта может вычислить расстояние к нему. Функция очень удобна для тех, кто любит совершать дальний выстрел на пределах возможностей все го комплекса.
Картинка в картинке - рассмотрите цель еще ближе.
Функция PIP выводит на основной экран небольшое окошко, в котором можно наблюдать увеличенную цифровым способом центральную часть, контролируя все поле зрения. Это помогает лучше рассмотреть цель, стрелок может четче определить трофейность того или иного животного перед тем, как совершить выстрел. Пользователь сам может выбрать где будет расположен дополнительный экран: сверху по центру, сверху слева или сверху справа.
7 цветовых палитр - для любых условий.
Семь цветовых палитр позволяют более эффективно использовать прицел в разнообразных условиях: "Black Hot", "White Hot", "Blue Hot", "Green Hot", "Red Hot1", "Red Hot2", "Red Hot3". Выберите цветовую схему отображения монохромной или цветной тепловой сигнатуры и выделите наиболее горячих и холодных участки отдельными цветами. Настройте для точного прицеливания цветовую картину вместе с яркостью и цветом прицельной сетки.
10 прицельных сеток - широкие возможности для стрелка.
Серьезный набор электронных визирных сеток поможет любому охотнику решить широкий круг задач. При стрельбе на дистанции прямого выстрела рекомендованы привычные варианты типа точки или креста. При необходимости совершить дальний выстрел, всегда можно включить масштабирующийся вариант, реализующий концепт FFP оптики. Также доступна смена цвета сетки, имеется десять вариантов оформления.
6 профилей пристрелки - когда одинаково важны удобство и скорость.
6 профилей пристрелки для использования на разном оружии и быстрого переключения между заранее настроенными дистанциями, типом и цветом прицельной марки.

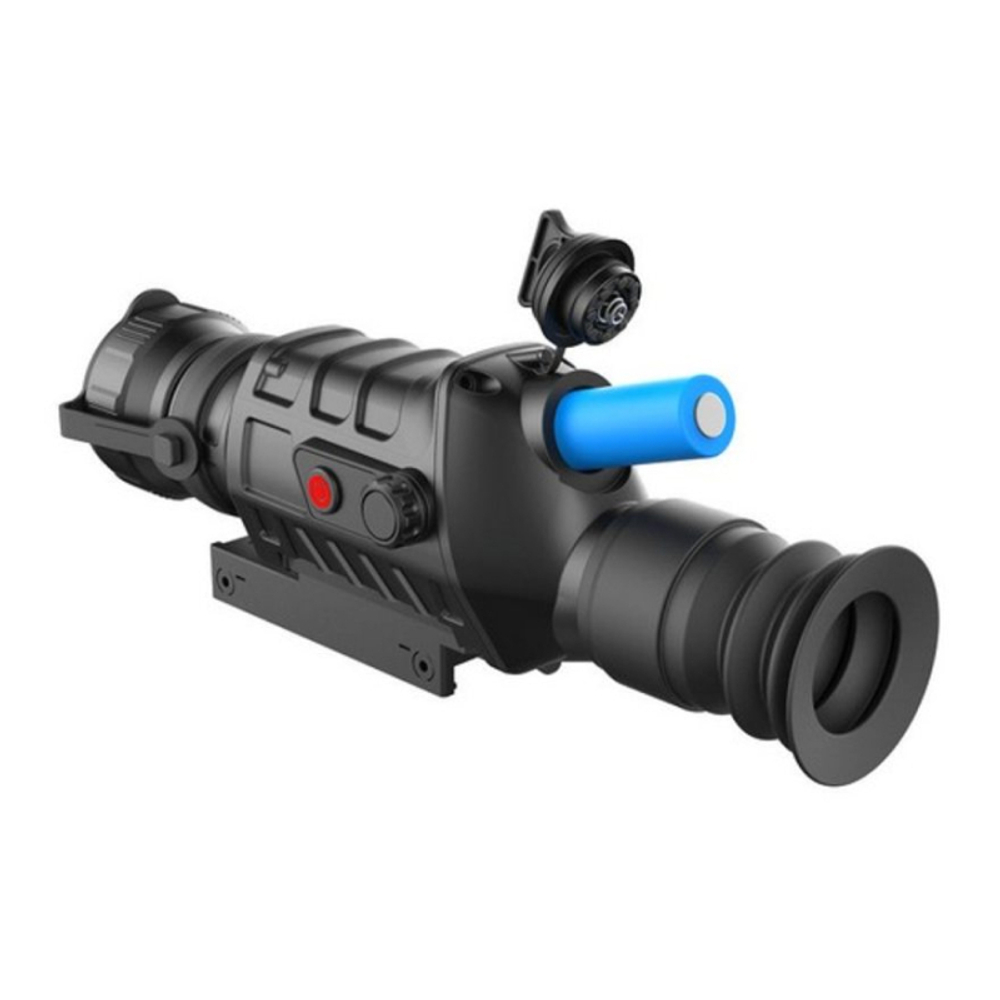

Уникальная система питания - до 4,5 часов на 1й батарее.
Разработчики решили одну из главных проблем с количеством времени на замену источника питания. В тепловизор прицел Guide TS450 батарею 18650 можно вставлять, не соблюдая полярность. Это значительно ускорит весь процесс и позволит сэкономить драгоценные минуты. Время автономной работы на одной батарее около 4,5 часов.
Прочный корпус и влагозащита - надежность в любых условиях.
Прицел уверенно держит отдачу любого гражданского оружия, его можно устанавливать даже на крупный калибр с энергией выстрела 6 кДж. Влагозащита уровня ip67 гарантирует стабильную работу в сложных погодных условиях.
3 алгоритма визуализации изображения.
Тепловизор GUIDE TS450 предлагает три различных варианта визуализации изображения, чтобы выбрать наилучший для текущих условий. Для максимального качества изображения можно настроить яркость и контраст.
Основные особенности тепловизионного прицела Guide TS450
- Дальность обнаружения: автомобиль - 3 000 м, человек - 1 400 м, косуля - 1 180 м
- Высокопроизводительный сенсор 400x300, 17 мкм, 50 мК
- Мощный объектив 50 мм/F1.2
- Цифровой зум - 2х; 4х (общая кратность - 3,3х; 6,6х; 13,2х)
- 7 цветовых палитр
- 6 профилей пристрелки
- 10 прицельных меток
- 2 цвета прицельной метки (черный, белый)
- Режим "Картинка в картинке”
- Стадиометрический дальномер
- Режим отслеживания наиболее "горячей" точки
- Установка автоматического выключения - 15, 30, 60 мин
- Высокая ударостойкость
- Класс влагозащиты IP67
- Рабочий диапазон температуры -40°С до +50°С
- Установка на планку Weaver/Picatinny
Комплект поставки тепловизионного прицела Guide TS450
- Тепловизиционный прицел
- защитная крышка объектива
- Наглазник
- Кофр для переноски и хранения
- Аккумуляторная батарея 18650
- Зарядное устройство
- Крепление на планку Weaver/Picatinny
- Руководство по эксплуатации
- Гарантийный талон
Руководство по эксплуатации.pdf
Видео обзор тепловизионного прицела Guide TS450:
Технические характеристики тепловизионного прицела Guide TS450:
| Сенсор: пиксели / шаг / чувствительность | 384x288 / 17µm / ≤50мК |
| Дисплей, тип/разрешение | OLED 1024×768 |
| Фокусное расстояние /отн. отверстие | F55/1.1 |
| Оптическое увеличение | 3,3х - 13,2х |
| Цифровое увеличение | 4х |
| Поле зрения | 7.5° × 5.6° |
| Частота обновления | 50 Гц |
| Кол-во палитр/ инверсия | 6/ да |
| Кол-во, тип батарей/ аккумуляторов | 1х18650 |
| Время работы, t +20° C | 5 ч |
| Рабочий диапазон температуры | - 30 ... +50 °C |
| Степень защиты (IEC 60529) | IP67 |
| Размеры (без кронштейна), (Д × Ш × В) мм | 230x90x75 |
| Вес (без кронштейна), кг | 0,660 |
Характеристики прицела Guide TS450
| Название свойства | Значение |
| Страна | Китай |
| Диаметр объектива | 55 |
| Частота обновления кадров, Hz | 30 и более |
| Масса, г | 660 |
| Защита от внешних воздействий | водонепроницаемый и азотонаполненный (исключает запотевание линз изнутри) |
